微波毫米波RCS测试系统
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
功能特点
具有自动测量功能
丰富的仪器设备驱动程序库
基于“测试序列+测试计划+测试步骤”且通用灵活的控制、测试软件
具有波形参数测试功能
具有频谱参数测试功能
具有网络参数测试功能
具有功率参数测试功能
具有噪声系数测试功能

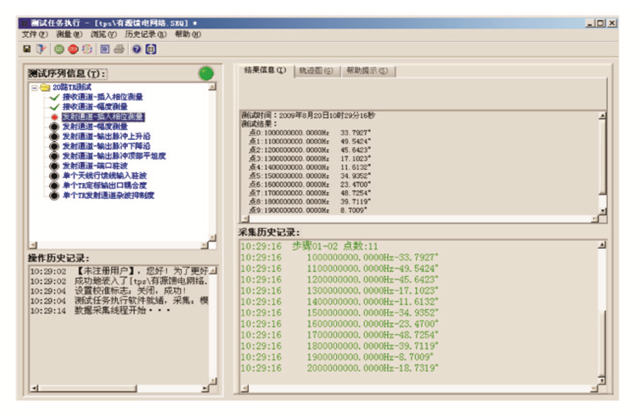

具有自动测量的功能 鼠标点击“GO”图标，运行自动测量程序，自动测量将自动地将所有测试参数依次测量，无需人工参与。
丰富的仪器设备驱动程序库 在该系统中，所有的测试设备均采用IVI-TD标准进行仪器驱动的设计。仪器驱动库不仅包括平台标准仪器设备的驱动程序，还包括多家公司多种仪器的仪器驱动程序，目前已经包含数十种。

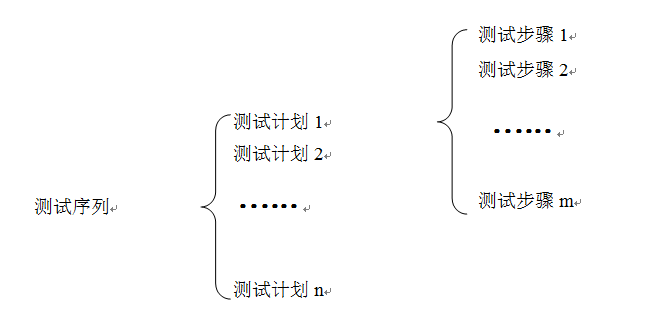

采用“测试序列+测试计划+测试步骤”的设计思想 将测量任务作为一个测试序列，一个测试序列由若干个测试计划组成，每个测试计划由几个测试步骤组成，每个测试步骤作为一个测量参数进行处理。测试序列、测试计划与测试步骤间采用了树状结构。

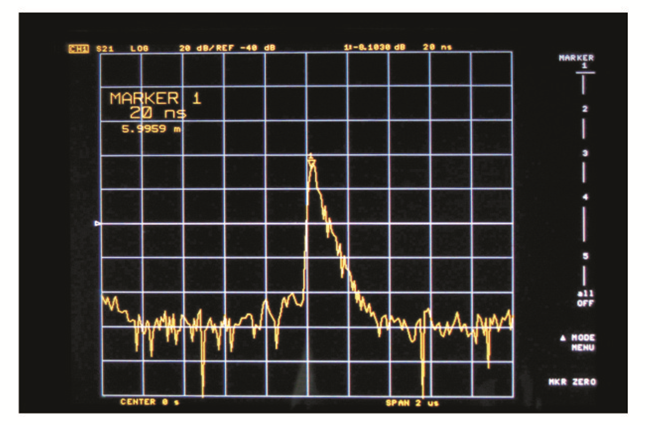

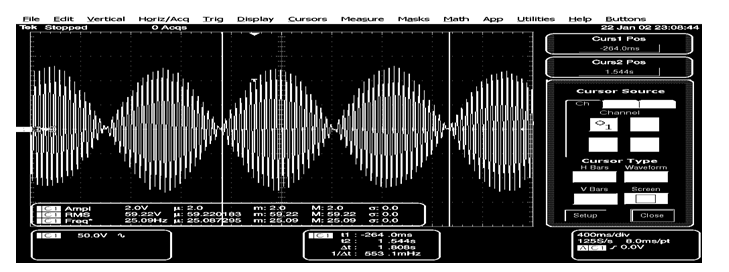

具有波形参数测试功能
该系统设计集成波形参数测试单元，能够对信号的时域参数进行测试。

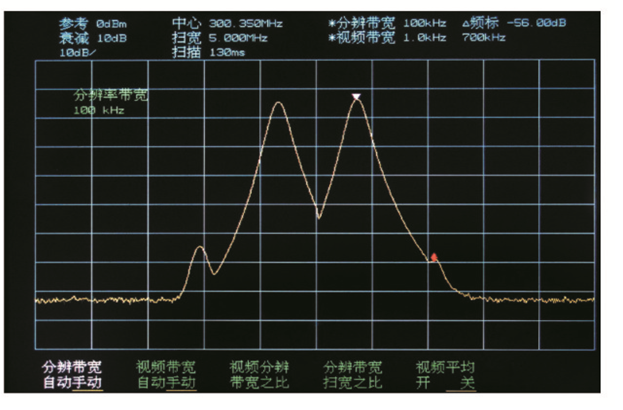

具有频谱参数测试功能
该系统设计集成频谱测试分析单元，能够对微波多功能组件收发状态下的杂波、谐波等频谱特性进行测量。
具有网络参数测试功能 该系统设计集成网络参数测试分析单元，能够对微波多功能组件收发状态下的S参数进行测量。

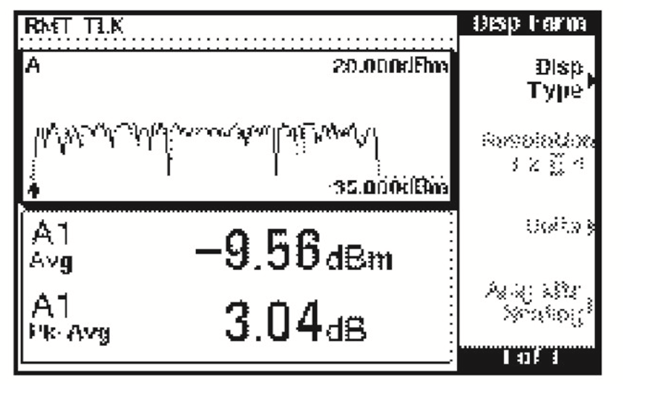

具有功率参数测试功能 该系统设计集成功率参数测试分析单元，能够对微波多功能组件的功率参数进行测量。

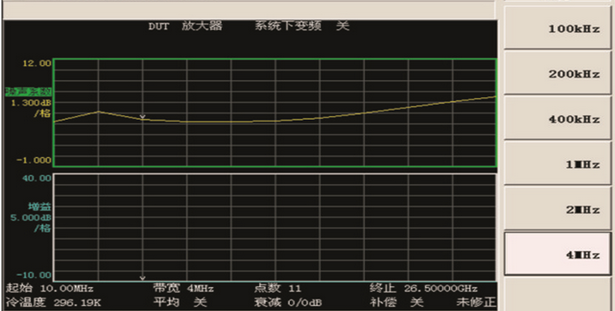

具有噪声系数测试功能 该系统设计集成噪声系数测试分析单元，能够对微波多功能组件的噪声参数进行测量。

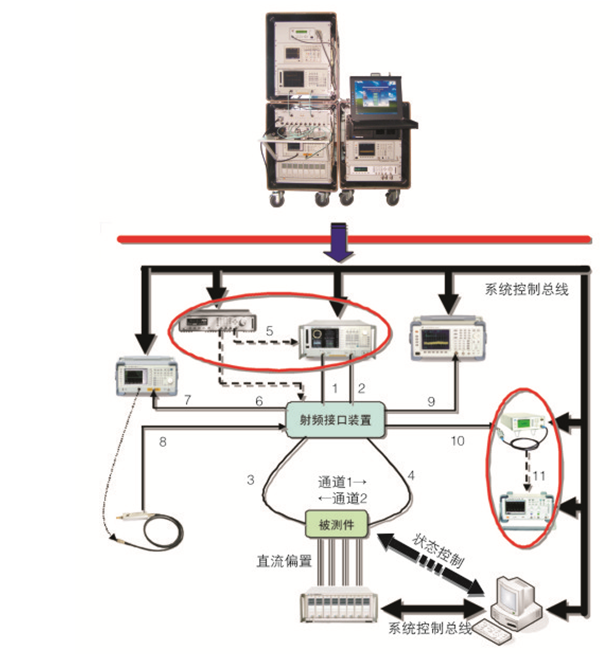

【注1】：左上红圈内“矢量网络分析仪+脉冲信号发生器”可由一体化脉冲矢量网络分析仪替代；
【注2】：右边红圈内“功率计+示波器”可由峰值功率分析仪配置大功率测试附件替代。
|
测试通道及信号流向 |
完成的测试项 |
|
1、3 |
连续波状态通道1端口驻波比 |
|
1、3、2、4 |
连续波状态通道1幅相特性、移相精度、衰减精度 |
|
1、3、4、10 |
连续波状态通道1发射功率、增益 |
|
1、3、4、9 |
连续波状态通道1杂波抑制 |
|
1、3/（5、6） |
脉冲状态通道1端口驻波比 |
|
1、3、2、4/（5、6） |
脉冲状态通道1幅相特性、移相精度、衰减精度 |
|
1、3、4、10/（5、6） |
脉冲状态通道1发射功率、增益 |
|
1、3、4、10、11/（5、6） |
脉冲状态通道1发射波形 |
|
8、3、4、7 |
通道1噪声系数 |
|
2、4 |
连续波状态通道2端口驻波比 |
|
2、4、3、1 |
连续波状态通道2幅相特性、移相精度、衰减精度 |
|
2、4、3、10 |
连续波状态通道2发射功率、增益 |
|
2、4、3、9 |
连续波状态通道2杂波抑制 |
|
2、4/（5、6） |
脉冲状态通道2端口驻波比 |
|
2、4、3、1/（5、6） |
脉冲状态通道2幅相特性、移相精度、衰减精度 |
|
2、4、3、10/（5、6） |
脉冲状态通道2发射功率、增益 |
|
2、4、3、10、11/（5、6） |
脉冲状态通道2发射波形 |
|
8、4、3、7 |
通道2噪声系数 |
配置选型
|
参数名称 |
技术指标 |
|
频率范围 |
★噪声系数的测试频率范围取决于平台配置的噪声系数分析仪及噪声源； ★端口驻波比、幅相特性、移相精度、衰减精度的测试频率范围取决于平台配置的矢量网络分析仪； ★发射功率、增益、发射波形的测试频率范围由平台配置的矢量网络分析仪、功率计及功率探头共同决定； ★杂波抑制的测试频率范围由平台配置的矢量网络分析仪、频谱分析仪共同决定。 |
|
端口驻波比测量 幅相特性测量 移相精度测量 衰减精度测量 |
★测试精度取决于平台配置的矢量网络分析仪 |
|
发射功率测量 增益测量 发射波形测量 |
★测试精度取决于平台配置的功率计、功率探头及示波器 |
|
杂波抑制测量 |
★测试精度取决于平台配置的频谱分析仪 |
|
电源 |
220V±10%，50Hz±5% |
|
环境适应性 |
GJB3947A-2009中四级设备的规定要求 |
|

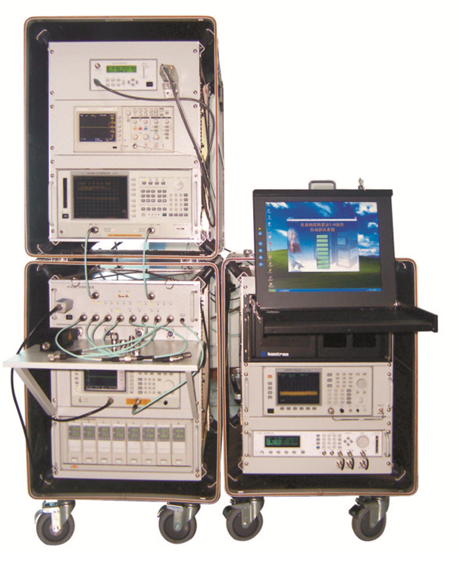

结构形式 |
19英寸减震加固型机柜（数量视平台配置可增减） |
