大屏蔽体电磁屏蔽效能检测系统
索取报价2

点击索取报价,选择产品以及所需配件,发送索价申请后,将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn
  • 产品概述
  • 配置选型

功能特点



满足GJB5792-2006中,对A、B、C和D级屏蔽体的屏蔽效能测试,频率范围10kHz-40GHz,最大屏蔽效能检测能力优于120dB;



●内置GJB5792-2006中规定的A级、B级、C级、D级屏蔽体屏蔽效能曲线,提供屏蔽效能曲线编辑功能;



●具有时间触发功能,可在无程控的状态下,按照生成的测试任务序列,自动完成测试;



●具备全频段的点频列表测量和1~18GHz频段的扫频测量能力;



●具有屏蔽效能符合性自动判别功能;



●具有测试结果自动报表功能;



●具有历史数据查询功能。



●屏蔽效能检测





系统检测频率范围10kHz-40GHz,测量动态范围大于130dB;检测能力优于120dB。



●屏蔽效能曲线编辑



  内置GJB5792-2006中规定的A级、B级、C级、D级屏蔽体屏蔽效能曲线,提供屏蔽效能曲线编辑功能。



●全频点频列表与1-18GHz扫频测试



  系统具备全频段列表扫描功能和1-18GHz频段的扫频测试功能,能更好的满足用户对屏蔽体进行全频段测试的需求。



●屏蔽效能符合性自动判别和自动报表



  具备自动测试功能;检测结果以及符合性判定以图、表方式直接给出,可直接生成报表或打印输出。



●历史数据查询



  可直接查询历次检测的记录,包括每次检测的时间、检测状态、过程记录、符合性判定等。





典型应用





屏蔽室、屏蔽舱的屏蔽效能定标测量和GJB5792-2006标准符合性检测;



会议室、计算机房、微波暗室、屏蔽室、设备方舱、吊舱等的现场电磁辐射信息检测;



屏蔽室、屏蔽舱的科研、生产测量和维护。





配置选型





技术指标



检测频率范围:



10kHz~40GHz



屏蔽效能检测能力:



≥95dB     (14kHz处)
≥110dB   (100kHz处)
≥120dB   (300kHz处)
≥120dB   (1MHz处)
≥130dB   (30MHz~10GHz)
≥120dB   (10GHz~18GHz)
≥100dB   (22GHz处)
≥100dB   (38GHz处)
准确度:   0.8dB/10dB



发射系统最大输出功率(在功率放大器输出端测试):



≥20dBm    (14kHz处)
≥20dBm   (100kHz处)
≥30dBm   (300kHz处)
≥30dBm   (1MHz处)
≥26dBm   (30MHz~18GHz)
≥23dBm   (22GHz处)
≥23dBm   (38GHz处)



接收系统接收灵敏度:



9kHz~300kHz:  <-130dBm/Hz
300kHz~10GHz: <-146dBm/Hz
10GHz~26.5GHz:<-140dBm/Hz
26.5GHz~30GHz:<-138dBm/Hz
30GHz~40GHz:  <-128dBm/Hz



接收设备端口测量误差:



≤±1.5dB



接收设备中频增益误差:



≤±1.0dB



接收设备输入衰减器转换不确定度:



≤±1.0dB/10dB



低噪声放大器增益:



≥25dB



低噪声放大器输出1dB压缩点:



≥2dBm



低噪声放大器噪声系数:



≤6dB  (f≤1GHz)
≤8dB (1GHz<f≤18GHz)
≤10dB (18GHz<f≤40GHz)



电    源



电压允许范围:



220V±10%



频率允许范围:



50Hz±5%



环境适应性



非工作温度



-40℃~70℃



工作温度



0℃~40℃



相对湿度



(5%~95%)±5%RH



外型尺寸



机柜W×L×H



(600×750×1600)mm

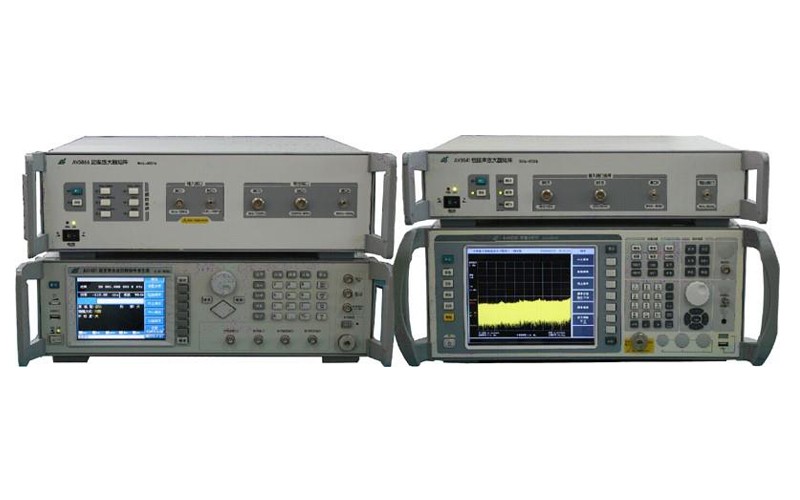

分机(频谱分析仪、合成源、功率放大器、低噪声放大器)W×L×H



(440×510×176)mm、(440×580×146)mm、(440×450×132)mm、(440×400×88)mm



重量



总重



不大于65kg
