电磁材料综合测试平台
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
功能特点
系统配置灵活，测试方法齐全
自动测量软件简单易用，方便快捷
一次连接同时测量多个参数
兼容多种测试夹具
系统配置灵活，测试方法齐全
根据测试需要，可以配置宽带的同轴空气线、波导腔、探头等测试夹具进行测量。
自动测量软件简单易用，方便快捷
测量需要设置的参数有测量频率、测量频率点数、材料放置的位置信息以及材料厚度。设置正确后，一键测量，方便快捷。
一次连接同时测量多个参数
一次连接可以测量材料的介电常数的实部、虚部，磁导率的实部、虚部，电、磁损耗角的正切等多个参数。
兼容多种测试夹具
介质材料传输线测试法根据不同的波段将测试夹具做到系列化，以满足宽频带的测试要求。同轴测试夹具的连接器采用国际标准连接器，波导测试夹具采用标准波导和标准法兰。测试夹具及待测样品示意如图所示。
空气线测试夹具及待测样品示意图
典型应用

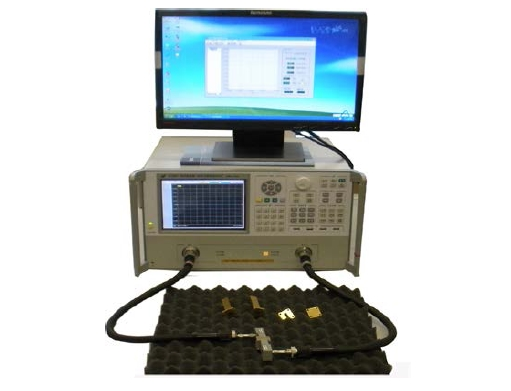

计算机通过GPIB接口卡或者网线与矢量网络分析仪相连接。连接示意图如下：
波导传输线法系统连接示意图
运行自动测量软件后，正确设置测量需求参数，即可迅速计算出待测材料的介电常数、磁导率、损耗角等性能参数。测试结果立即以直角坐标系下的曲线形式给出，该结果亦可以报表格式存储、打印。具体测试流程为：
测试流程图
测试界面

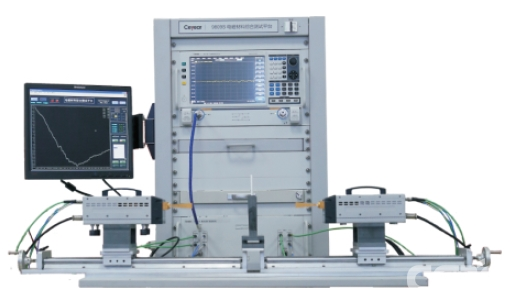

自由空间法测试
同轴空气线测试

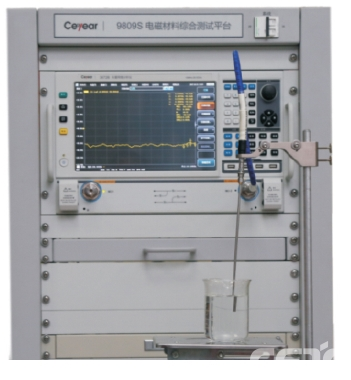

探头法测试
谐振腔法测试

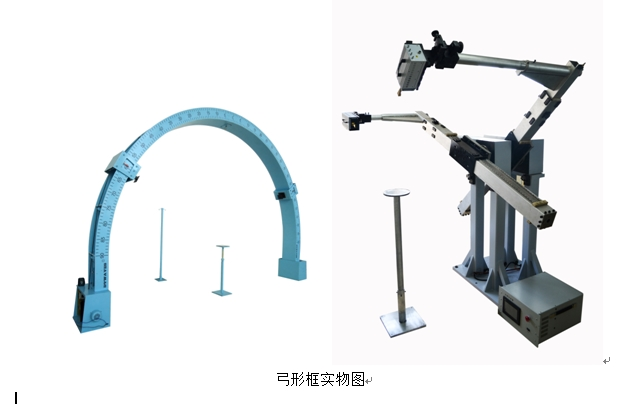

弓型框法测试
配置选型
|
参数名称 |
技术指标 |
|
工作频率范围 |
45MHz～325GHz(取决于选用矢量网络分析仪和测试夹具) |
|
测试夹具 |
空气线（包括：N型，3.5mm，2.4mm） |
|
波导腔（各波段,典型应用：X波段,Ku波段,Ka波段） |
|
|
谐振腔 |
|
|
自由空间测试装置 |
|
|
探头 |
|
|
弓型框 |
|
|
工作方式 |
扫频测量 |
|
点频测量 |
|
|
准确度 |
传输线法：±5％（典型值） |
|
谐振腔法：1％ |
|
|
测量材料厚度 |
传输线法：λg/4～λg/2（λg：介质波长） |
|
谐振腔法：0.1mm ～ 5mm |
|
|
测量参数 |
传输线法：介电常数实部、虚部，磁导率实部、虚部，电、磁损耗角正切、反射率 |
|
供电方式 |
220Vac±10%; 50Hz±5% |
