小屏蔽体电磁屏蔽效能检测系统的产品性能符合GJB5792-2006中，对最小边长大于0.4m，小于2m的屏蔽体的屏蔽效能检测要求。具有对微波暗室、屏蔽室（柜）、设备方舱、吊舱等进行屏蔽体屏蔽效能的测试能力。便于携带、运输；具有较高的集成度和可靠性。

索取报价2

点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn

功能特点

满足GJB5792-2006中A级、B级和C级的屏蔽效能测试要求，频率范围10kHz-40GHz，最大屏蔽效能检测能力优于110dB

可测试多个频点，频率分别为14kHz、100kHz、200kHz、1MHz、15MHz、100MHz、450MHz、950MHz、3GHz、6GHz、10GHz、18GHz、26GHz、35GHz、39.5GHz

具有频率稳定度、功率准确度高和相噪指标好等特点

小型化设计，内置辐射源最小尺寸为200mm×100mm×100mm

典型应用

屏蔽室、屏蔽舱的屏蔽效能定标测量和GJB5792-2006标准符合性检测

会议室、计算机房、微波暗室、屏蔽室、设备方舱、吊舱等的现场电磁辐射检测

屏蔽室、屏蔽舱的科研、生产测量和维护

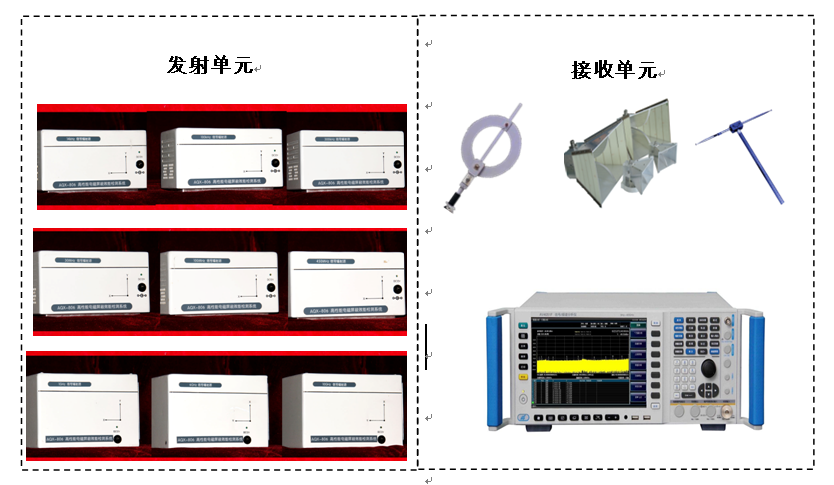

测量方法：连接方式如下图所示，屏蔽效能采用对比法进行测量，并采取内部辐射法的方式，在小屏蔽体内部通过辐射天线产生一个辐射场，

用接收天线分别测量相同接收位置在没有小屏蔽体和有小屏蔽时的电磁场能量P1、P2，通过这两种能量计算出屏蔽效能S，S= P1- P2

配置选型

参数名称	技术指标
检测频率点	14kHz、100kHz、300kHz、30MHz、100MHz、450MHz、1GHz、6GHz、10GHz
屏蔽效能检测能力	≥75dB （14kHz处） ≥90dB （100kHz处） ≥95dB （200kHz处） ≥110dB （1MHz处） ≥110dB （15MHz处） ≥110dB （100MHz处） ≥110dB （450MHz处） ≥110dB （950MHz处） ≥110dB （3GHz处） ≥110dB （6GHz处） ≥110dB （10GHz处） ≥100dB （18GHz处） ≥100dB （26GHz处） ≥100dB （35GHz处） ≥100dB （39.5GHz处）
电源	12V直流供电或电池供电（辐射源） 220V±10%，50Hz±5%（信号接收设备）
外形尺寸	宽×高×深：200mm×100mm×140mm（小辐射源） 426mm×177mm×500mm（信号接收设备）
