智能电源管理单元系统
“智能电源管理单元”是本公司根据自动测试系统集成过程中系统内部各设备交流用电管控、各机箱供电环境监控和管理的需要研制的自动测试系统附件。支持进行系统内各种交流用电设备的加断电次序管理,供电参数、环境参数监控及保护等。通过使用智能电源管理单元一是能够满足系统集成的基础性需要:如满足系统集成的整体性要求,实现集成多台仪器等用电设备的大规模系统一键开关机及复杂用电管理,以及测试安全性和环境安全性相关的监控与保护。二是能够满足加断电次序管理要求的系统集成需要:如削减大型自动测试系统的上电浪涌,星形或菊花链连接的PXI/PXIe总线自动测试系统或者含功率放大器等设备的自动测试系统次序加断电管理实现。
索取报价2

点击索取报价,选择产品以及所需配件,发送索价申请后,将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn
  • 产品概述
  • 配置选型

功能特点

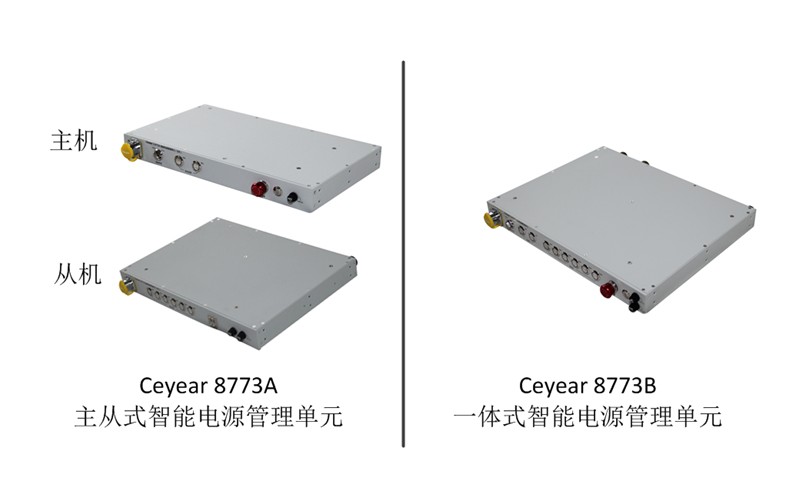

产品分为两个系列机型:主从式机和一体式机



主从式机采用一主机多从机架构,从机数量1~15台可依需要配置,适于多机柜应用



一体式机采用单机工作模式,适于单机柜使用



主机、从机、一体式机均为1U高度,支持上架安装和壁挂安装两种集成安装方式



每台从机、一体式机最大功率管理能力3kW



每台从机、一体式机具有6路交流用电管理能力(功率耐受5路2kW,1路3kW)



每台从机、一体式机额外设计有交流风机用电控制、交换机用电(DC12V)供给功能



具有对所有交流用电设备的预置次序加断电管理或手动加断电操作支持功能



具有急停、系统开机、系统关机支持功能



具有对用电设备的硬加断电和ATX电源设备加断电管理及加断电动作反馈监控功能



具有对自动测试系统配套空调供电管理功能



具有用电电压、电流、频率、温湿度监控功能



具有对监控参数的二级报警保护机制



内置55种常见系统集成仪器,全面支持系统集成使用



配备有可分离使用的显示屏附件,方便系统集成安装



各接口均使用防错插航空插头,提高使用安全性



具有RS-232总线程控接口,便于程控使用

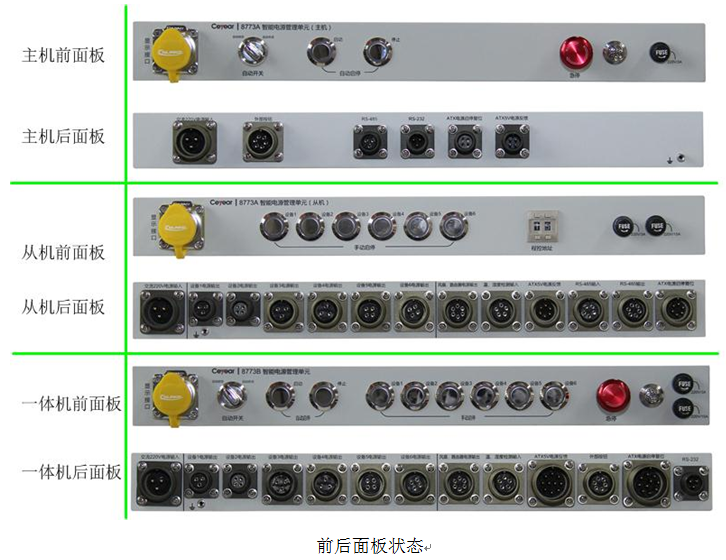

使用便利的操作钮、防错插设计的电气接口。










可远端分体使用的7寸显示屏,仅使用一根电缆即可完成机体与屏幕的连接,方便用户观察系统状态,同时便于系统集成安装。

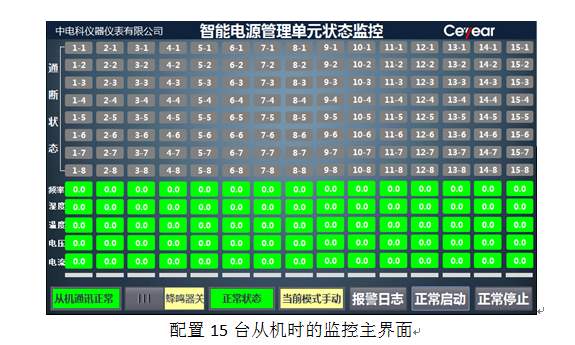

为用户提供全面的状态观察界面,随时掌控系统运行状态,界面显示元素将会依从机配置数量自动弹性变化。

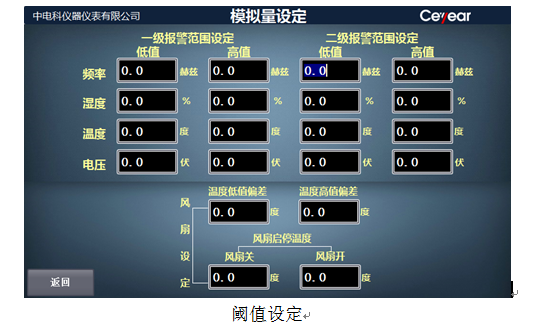

二级报警阈值设定功能,为用户提供界面提示、蜂鸣报警、断电保护等多级别安全保护机制,同时依据机箱内温度状态控制机箱散热风机运行状态。










细腻的交流用电设备加断电次序设置功能,从机间、单机端口间上电延时可控。










提供软面板和设备驱动,便于程控使用。










典型应用





应用于自动测试系统集成,如在某型自动测试系统中的应用为例,该系统以PXI总线为核心搭建,使用了四台菊花链连接的PXI/PXIe机箱,最终所有设备集成在四个组装箱中,通过为该系统配备1主4从的主从式智能电源管理单元,实现对系统整体交流用电及环境状态的管理与监控,并满足菊花链连接的PXI/PXIe机箱次序加断电要求。










配置选型





主从式机

最大从机容量

15

每从机管理交流通道数

6路

每从机最大管理功率

3kW

每交流通道功率耐受

2kW(5路),3kW(1路)

结构尺寸

宽×高×深=426mm×42mm×235mm(主机),426mm×42mm×300mm(从机)

一体式机

管理交流通道数

6路

最大管理功率

3kW

每交流通道功率耐受

2kW(5路),3kW(1路)

结构尺寸

宽×高×深=426mm×42mm×335mm

电源

220VAC±10%,50Hz±5%

环境适应性

符合 GJB3947A-2009三级设备标准要求
