电磁兼容自动测试平台
“电磁兼容自动测试平台”是本公司针对电磁兼容测试所需研制的一套自动测试系统。系统将各类电磁兼容测试资源进行有效整合,通过自主研发的软件平台对系统进行远程控制,通过开关矩阵对测试通路进行切换。可以对GJB151A/152A-97、GJB151B-2013等电磁兼容测试标准中的各个测试项目进行全自动的校准、测试。
索取报价2

点击索取报价,选择产品以及所需配件,发送索价申请后,将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn
  • 产品概述
  • 配置选型

功能特点



严格按照GJB151A/152A-97或GJB151B-2013要求设计开发:



测试平台设计参照中华人民共和国标准GJB151A/152A-97或GJB151B-2013 。系统容差、测试配置、测试方法、测试步骤、限值以及测试数据提供均严格按照测试标准要求执行。



基于GPIB和LAN总线对系统进行远程控制,实现测试项的全自动校准、测试:



测试平台采用工控机作为上位机,通过GPIB和LAN总线对测试资源进行程控。可完成测试项的全自动校准和测试,用户可以按照软件提示的测试流程对GJB151A/GJB152A-97或GJB151B-2013标准中的各个测试项进行检测。



具备测试资源管理功能,可兼容国内外不同厂家的电磁兼容测试设备:



测试平台中使用到的测试仪器(信号源、EMI接收机、功率计、示波器、功率放大器、场强探头等设备)可兼容国内外不同品牌的同类测试仪器,其它测试附件(天线、LISN和传感器)可以兼容国内外产品。



具备数据管理功能,支持多种检索方式:



测试结果数据存储在数据库中,可按名称、测试项、测试日期、测试人员等多种方式进行数据检索。并可以将多个同类别测试结果放置于同一张极限图中进行比对。



模块化的软件架构,可以灵活地增减测试项:



测试项以插件的形式安装至软件平台上,用户可根据需要订购相应的测试项目并根据需要对软件界面或是测试功能进行定制。



采用自主研发的测试仪器,性价比高、维修升级保障自主可控:



测试平台核心测试仪器(EMI测量接收机、微波信号源、功率计、示波器)均采用本公司自主研发的产品,售后保障及时,技术支持到位。



典型应用

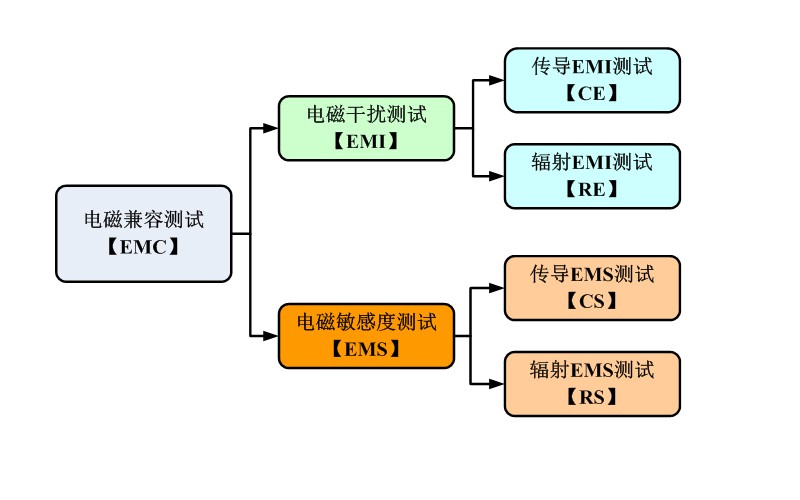

测试系统需配置在1m法或3m法半电波暗室中。分为EMI和EMS两个类测试场景,如下图所示:

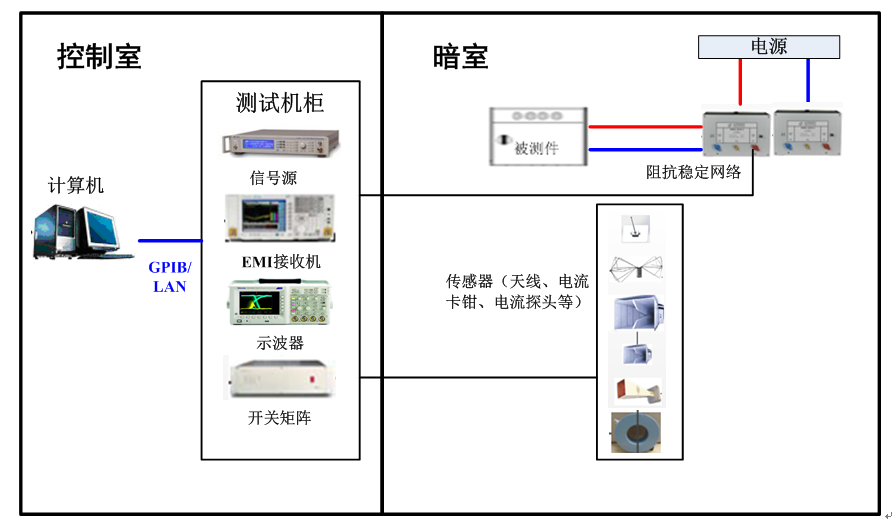

示例一:EMI类测试场景如下图所示:

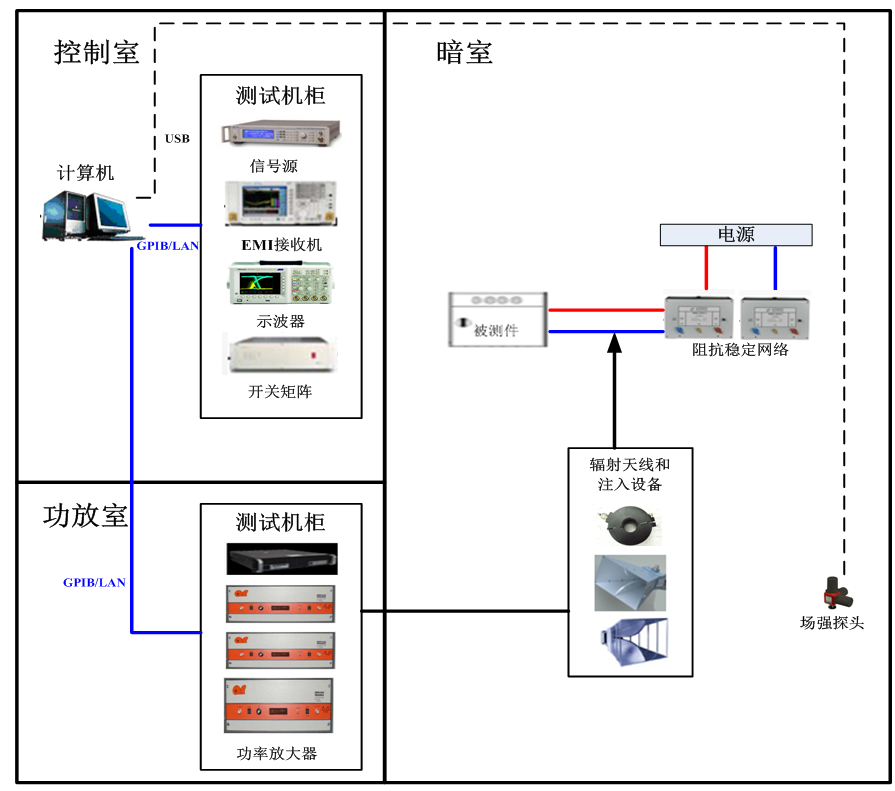

实例二:EMS类测试场景如下图所示:

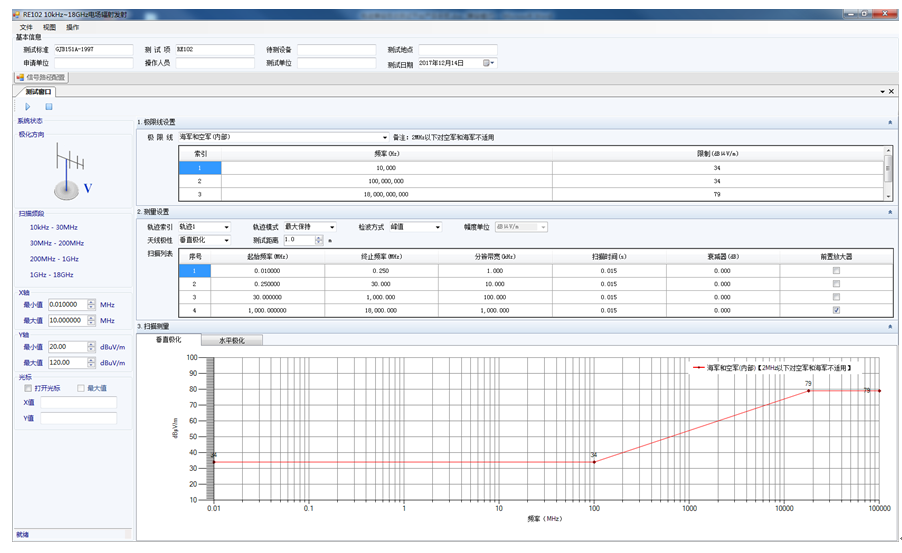

EMI类测试软件测试界面如下图所示:








配置选型



名称

技术指标

适用标准

GJB151A/152A-97、GJB151B-2013

系统容差

距离

±5%

频率

±2%

幅度

测量接收机:±2dB

测试系统:±3dB

时间(波形):±5%

支持测试项

传导发射

CE101   25Hz~10kHz 电源线传导发射

CE102   10kHz~10MHz 电源线传导发射

CE106   10kHz~40GHz天线端口传导发射

CE107 电源线尖峰信号(时域)传导发射

辐射发射

RE101   25Hz~100kHz   磁场辐射发射

RE102   10kHz~18GHz 电场辐射发射

RE103   10kHz~40GHz 天线谐波和乱真输出辐射发射

传导敏感度

CS101   25Hz~150kHz   电源线传导敏感度

CS102   25Hz~50kHz 地线传导敏感度

CS103   15kHz~10GHz 天线端口互调传导敏感度

CS104   25Hz~20GHz 天线端口无用信号抑制传导敏感度

CS105   25Hz~20GHz 天线端口交调传导敏感度

CS106 电源线尖峰信号传导敏感度

CS109   50Hz~100kHz   壳体电流传导敏感度

CS112 静电放电敏感度

CS114   4kHz~400MHz   电缆束注入传导敏感度

CS115 电缆束注入脉冲激励传导敏感度

CS116   10kHz~100MHz   电缆和电源线阻尼正弦瞬态传导敏感度

辐射敏感度

RS101   25Hz~100kHz   磁场辐射敏感度

RS103   10kHz~40GHz 电场辐射敏感度

RS105 瞬态电磁场辐射敏感度



主要战术指标如下:





名称

指标

存放温度

-45℃~+60℃

工作温度

0℃~+40℃

湿度

≤95%(25℃)

平均无故障工作时间(MTBF)

≥3000h

平均故障修复时间(MTTR)

≤10min

供电

220V±10%
