电磁环境综合测试系统
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
功能特点
频谱检测功能：
对电磁环境进行频谱检测；
信号测向功能：
能判定信号的来波方向；
电磁环境和热电噪声测试功能：
利用频谱检测功能的硬件，对某地进行电磁频谱检测，根据以往检测结果，通过软件统计，实现电磁环境背景噪声和热电噪声的测试；
干扰信号判别能力：
利用频谱检测功能的硬件，对某地电磁频谱检测，根据以往检测结果，通过软件统计实现干扰信号的识别；
数据库功能：
检测结果如背景电磁频谱、干扰信号、信号的质量、热电噪声等能够保存到数据库，内部集成数据库的管理功能，后期通过操作数据库就可以完成有关统计和分析功能；
信号监测符合ITU测试：
频谱占用度、时间占用度、信号功率、信号带宽、数字信号调制方式识别等。
频谱检测功能
利用测量接收天线、测量接收机，对环境的电磁频谱进行测量，获取现场的电磁频谱信号，通过筛选可以获得背景的电磁频谱信息和异常电磁信号。

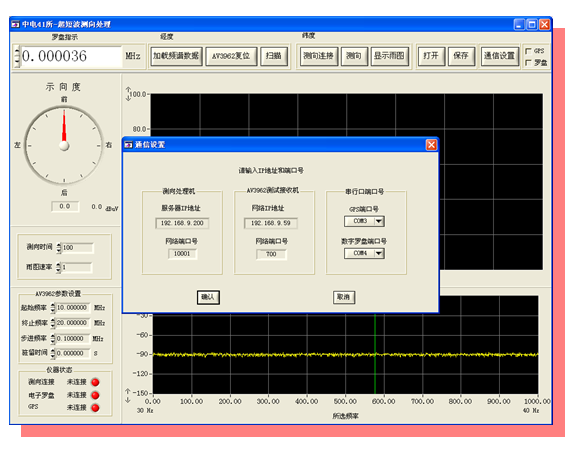

信号测向功能
在短波和超短测试系统内，都有信号测向单元，通过频谱检测的对频率的确认，系统切换到频率的方位信息。
背景噪声测量功能
通过频谱监测获取某个地区的多日多个时间段的电磁频谱能量，通过大气噪声分析功能，获得当前区域的背景噪声测量功能。
干扰信号分析功能
通过对环境信号测试，将测量结果与背景信号进行比较，获得与背景信号相差较大的信号，通过分析识别出环境中的干扰信号。
典型应用

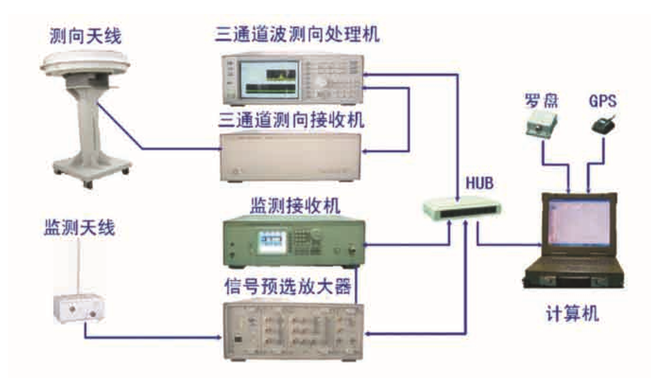

关于某地的电磁环境测试，系统配备有全向信号监测天线和接收设备，对于信号来波方向配备测向天线和测向接收机和测向处理机进行。具体见下图。
系统指标
|
短波 |
超短波 |
微波 |
|
|
接收频率范围 |
10kHz～30MHz |
30MHz～3GHz |
1GHz～40GHz |
|
场强准确度 |
±3dB （典型值） |
±3dB （典型值） |
±3dB （典型值） |
|
扫描速度 |
＞50信道/s（5kHz信道间隔） |
＞50信道/s（5kHz信道间隔） |
＞50信道/s（5kHz信道间隔） |
|
测向频率范围 |
2MHz～30MHz |
30MHz～3000MHz |
—— |
|
测向准确度 |
优于2°RMS～3° RMS |
优于2°RMS～3°RMS |
—— |
短波电磁环境综合测试系统设备技术指标
|
短波测试接收机 |
频率测试范围 |
10kHz～4GHz |
|
幅度准确度 |
±1.5dB |
|
|
三阶交调失真（混频器电平-30dBm） |
<-80dBc 10MHz ～ 4GHz |
|
|
分辨率带宽 |
1Hz～1.5MHz（形状因子9 : 1） |
|
|
剩余响应 |
<-90dBm |
|
|
频谱分辨率 |
10Hz～200kHz |
|
|
短波测向接收机 |
频率范围 |
2MHz～30MHz |
|
通道增益 |
＞15dB |
|
|
二阶截获点 |
＞30dBm（放大器关） |
|
|
三阶截获点 |
10dBm（放大器关） |
|
|
中频抑制 |
＞70dB（放大器关，预选器开） |
|
|
镜频抑制 |
＞70dB（放大器关，预选器开） |
|
|
本振相位噪声 |
频偏：相位噪声dBc/Hz <-85100Hz <-100 1kHz <-10610kHz <-115100kHz |
|
|
短波测向处理机 |
测向带宽 |
200Hz～5kHz |
|
接收模式 |
CW、AM、FM |
|
|
信号选通放大器 |
频率范围 |
9k～30MHz |
|
放大器增益 |
≥20dB（1MHz～30MHz） |
|
|
选通滤波器 |
8个 |
|
|
滤波器带外抑制 |
＞30dB |
|
|
测试天线 |
单极子全向天线 |
10kHz～30MHz |
|
有源环天线 |
10kHz～30MHz |
|
|
短波测向天线 |
2MHz～30MHz |
超短波电磁环境综合测试系统设备技术指标
|
超短波测试接收机 |
频率测试范围 |
10kHz～4GHz |
|
幅度准确度 |
±1.5dB |
|
|
三阶交调失真（混频器电平-30dBm） |
<-80dBc 10MHz～4GHz |
|
|
分辨率带宽 |
1Hz～1.5MHz（形状因子9 : 1） |
|
|
剩余响应 |
<-90dBm |
|
|
频谱分辨率 |
10Hz～200kHz |
|
|
超短波测向处理机 |
测向带宽 |
15kHz |
|
接收模式 |
CW、AM、FM |
|
|
信号选通放大器 |
频率范围 |
30MHz～3000MHz |
|
放大器增益 |
≥20dB |
|
|
选通滤波器 |
8个 |
|
|
滤波器带外抑制 |
＞30dB |
|
|
测试天线 |
盘锥天线 |
20MHz~3000MHz |
|
测向天线 |
30MHz～3000MHz |
|
|
偶极子天线 |
30MHz～100MHz（多个阵子覆盖频段） |
|
|
对数周期天线 |
80MHz～1300MHz |
微波毫米波电磁环境综合测试系统设备技术指标
|
微波、毫米波测试接收机 |
频率范围 |
10k～45GHz |
|||
|
|
接收带宽 |
40MHz |
|||
|
|
频谱分辨率 |
1kHz~3MHz |
|||
|
|
频率读出准确度 |
±(0.3％扫宽＋10％分辨率带宽＋2Hz) |
|||
|
|
剩余响应：<-90dBm（1GHz 分辨率带宽范围：1Hz~1.5MHz（形状因子9 : 1）准确度：10% 三阶交调失真（混频器电平-30dBm:） <-80dBc 10MHz～4GHz <-85dBc 4GHz～9GHz <-85dBc 9GHz～50GHz |
||||
|
|
边带噪声 |
<-91dBc/Hz100Hz <-105dBc/Hz 1kHz <-115dBc/Hz10kHz <-117dBc/Hz100kHz |
|||
|
信号选通 放大器 |
频率范围 |
1GHz～40GHz |
|||
|
|
放大器增益 |
频率 |
1GHz～18GHz |
18GHz～26.5GHz |
26.5GHz～40GHz |
|
|
|
增益 |
＞20dB |
＞30dB |
＞40dB |
|
测试天线 |
面天线直径 |
0.9m |
|||
|
|
馈源喇叭天线 |
1GHz～18GHz |
|||
|
|
馈源喇叭天线 |
18GHz～40GHz |
|||
主要指标
电源：供电电压：交流220V±10%，50Hz±5%。
工作温度范围：测试仪器：0℃～+40℃ ;天线： -10℃～+55℃。
储存温度范围： -20℃～+70℃。
可靠性: MTBF(θ0)≥500h
电磁兼容性：满足GJB3947A-2009中的3.9.1规定要求
