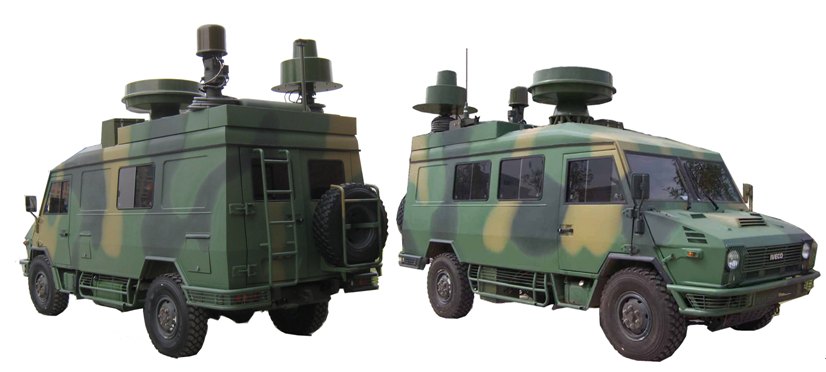

车载式电磁频谱监测系统
车载电磁频谱监测系统是为电磁频谱普查、查找干扰信号方位、无线台站选址及维护而研制的专用仪器设备。该系统具有测量频率范围宽，灵敏度、分辨率高，测量动态范围大，测试速度快，操作简便，易于维护，经济实用，可靠性强等特点，可监测电磁频谱的时间分布、地域分布情况，能监听模拟的音频调制信号，能对数字调制信号进行识别，对监测的信号进行数据记录，也能对监测的记录数据进行管理和回放。系统配有电子地图、GPS/北斗、电子罗盘，本系统可以记录监测系统的地理位置，方便更多用途的的监测分析，可对信号进行深度的侦察、监测和分析。具备频段监测，监测预置，超限告警，数据保存、回放，信号方位搜索和自动报表等功能，软件采用Windows操作系统，Oracle数据库，具备有开放、通用、可扩展的框架结构，实现了软、硬件功能组件化、模块化与标准化。该产品可广泛用于电磁环境监测、干扰排查、电子信息设备的科研生产和维修保障测试、关键区域的可疑电磁信号排查、干扰信号源定位以及作战区域的电磁频谱管理等。
索取报价2
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
027-8777 1662
sales@eanalyzer.com.cn
- 产品概述
- 配置选型
功能特点
可根据任务要求，规划和编制测试预案，预置测量任务；
具有电平、噪声和环境阀值等多种信号能量检测方式，可对超出阀值的信号进行频率、幅度或带宽等告警，并予以记录；
具有水平方位±360°和俯仰-5°～45°范围内信号来向搜索功能；
采用全向天线，增大了监测方向范围，提高了监测速度，实现快速实时监测；
具有对监测数据自动分类保存；测量数据可按照时间、地点、测量频率范围等类别进行快速检索，浏览和回放；
监测瀑布图能清晰观看频谱在时间上的出没状态，方便分析电磁态势；
采用天线升降的方法，减小了地面多径反射影响，提高了监测结果准确度。
电磁频谱监测
监测瀑布图
监测数据快速检索，浏览和回放
典型应用
电磁频谱普查；
无线电干扰信号测向、排查；
城市无线电管理，频谱管理与规划；
无线台站选址及维护
配置选型
|
电 源 |
电压允许范围： |
220V±10% |
|
频率允许范围: |
50Hz±5% |
|
|
环境适应性 |
非工作温度 |
-20℃～70℃ |
|
工作温度 |
-10℃～55℃ |
|
|
相对湿度 |
（5%～95%）±5%RH |
|
|
重量 |
总重 |
不大于3.5t |
|
频率监测范围 |
1MHz～18GHz（可扩展到40GHz） |
|
监测灵敏度 |
0～30dBμV/m |
|
扫描速度 |
2GHz/s |
|
场强测量准确度 |
3dB（RMS） |
|
频谱分辨率 |
1.5kHz～3MHz |
