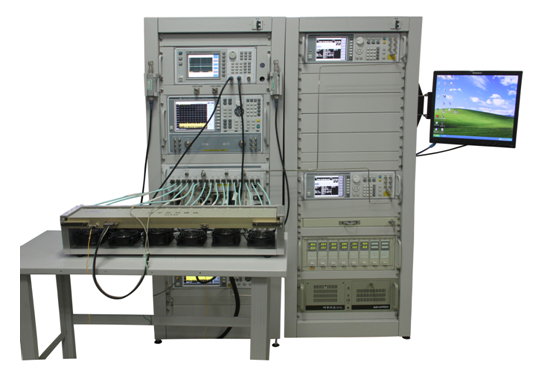

数字T/R组件综合测试系统
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
功能特点
具有自动测量功能
具有开放式系统结构
采用“测试树+测试参数+测试节点”设计思想
具有发射通道参数测试功能
具有接收通道参数测试功能
具有自动测量功能
在测试程序界面中通过点击“全部调试”工具按钮或者从运行菜单选择“全部调试”，可以自动完成所有测试参数的测试与结果处理。在输入测试结果判定条件的情况下，还会直接进行判定并进行报表输出打印。在自动测试过程中，除必要的连线提示外，一般无需进行人工参与。
具有开放式系统结构
系统采用“软件背板+插件”的体系架构。软件背板借用了硬件领域中的“总线结构”的概念，以一种通用的方式为各应用插件提供数据及控制逻辑，从而达到软件各组成部分协同工作的目的，并且插件的开发标准面向社会公开。
采用“测试树+测试参数+测试节点”设计思想
将每一个完整的测量任务作为一个测试树，测试树有多个测试参数组成，每个测试参数又包括要完成此测试参数所需的测试节点。测试树、测试参数、测试节点组成了树状的测试程序结构，同时，测试程序还可以包括多个测试树，通过对测试资源的动态分配和管理，实现多个组件的并行测试。
发射通道参数测试功能
在同步信号的作用下，测试系统具有发射通道的功率、脉冲周期、脉冲宽度、隔离度、脉内信杂比和通道间幅相一致性的测试功能。
具有接收通道参数测试功能
在高速大容量光纤I/Q数据接收/存储的基础上，测试系统通过数字信号处理技术实现接收增益、增益频响、隔离度、接收延时、幅度一致性和灵敏度等性能指标测试。
典型应用
数字T/R组件测试的连接框图
1）测试控制装置完成测试仪器和数字T/R组件的状态控制、测试通道的切换、时钟信号的输出，并在高速大容量光纤I/Q数据接收/存储的基础上完成接收通道性能指标的计算分析，同时也可完成发射通道测试结果的分析和处理；
2）1464系列信号发生器提供两路本振信号和接收通道测试所需的激励信号；
3）3654系列脉冲矢量网络分析仪实现发射状态下通道间相位一致性测试；
4）4036系列频谱分析仪实现发射状态下脉内信杂比测试；
5）2441峰值功率分析仪实现发射状态下功率和波形参数的测试。
配置选型
|
参数名称 |
技术指标 |
|
发射通道测试 |
|
|
测试通道数目 |
16 |
|
发射相位一致性测试 |
|
|
频率范围 |
45MHz～18GHz |
|
测试准确度： |
±1° |
|
发射功率参数测试 |
|
|
频率范围 |
500MHz～18GHz |
|
最大峰值测试功率 |
50dBm |
|
最小测试脉宽 |
150ns |
|
发射脉内信杂比测试 |
|
|
频率范围 |
3Hz～18GHz |
|
测试准确度 |
±1dB |
|
接收通道测试 |
|
|
测试通道数目 |
16 |
|
激励信号输出 |
|
|
频率范围 |
500MHz～18GHz |
|
功率准确度 |
±1dB |
|
光纤数据传输 |
|
|
最大传输速率 |
2.5Gbps |
|
光纤数据接收灵敏度 |
≤-15dBm |
|
环境适应性及电源供电 |
|
|
电源 |
220VAC±10% |
|
功耗： |
<1400W（不加被测件） |
|
环境适应性 |
符合 GJB3947A-2009四级设备标准要求 |
|
结构及外形 |
|
|
结构形式 |
1.6米标准机柜（两个） |
