雷达半实物仿真训练系统系列
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
雷达半实物仿真训练系统由硬件平台和软件平台组成
硬件平台由配电仿真单元、接收机仿真单元、RDA监控仿真单元、发射机仿真单元、天线仿真单元、系统控制及管理单元、虚拟仪表单元、信号传输单元等部分组成。
软件平台由仿真数据存储控制及管理软件平台、仿真数据控制操作软件平台、及设备状态控制操作软件平台等组成。

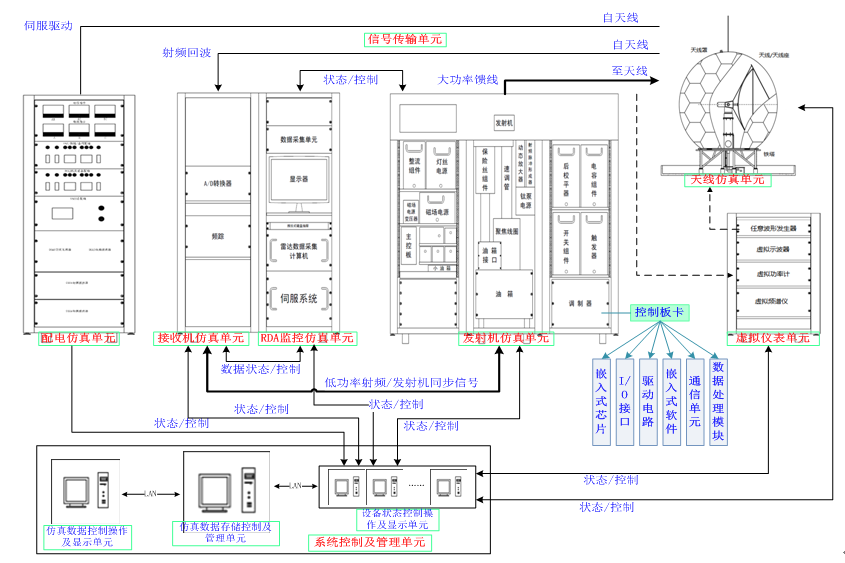

雷达半实物仿真训练系统硬件平台组成框图如下图所示
雷达半实物仿真训练系统软件平台组成示意图如下图所示
功能特点
SA雷达(天线部分除外)实现1:1半实物仿真，天线部分则根据实际需求实现半实物仿真；
定制雷达半实物仿真训练系统的个例库及考试题库的管理系统，实现新建、编辑、修改、删除故障个例功能；
硬件设备主要按真实SA雷达的各种参数进行全仿真定制；
雷达机配软件仿真主要按真实SA雷达数据结构进行仿真；
雷达仿真个例库中故障案例与硬件系统状态相关联，实现仿真训练功能。
具体功能特点如下：
仿制SA雷达的配电单元、接收机、RDA监控单元、发射机的外部结构，比例1:1定制；
仿制SA雷达的天线系统结构，根据实际需求实现定制；
仿制SA雷达的波导传输模块、配套电缆，外形与实物一致；
仿真SA雷达的各种模块、结构比例1:1定制；
SA雷达的配电单元、接收机、RDA监控单元、发射机及其模块接口的线路尽可能参考实物结构进行仿真；
参照SA雷达的各种模块在开机、运行、关机等过程中的响应进行控制仿真，仿真模块和实物模块响应尽可能一致。
雷达各单元硬件及软件预留双偏振扩展接口，便于后续改造升级成双偏振雷达。
具体性能特点如下：
系统时间性能优越，即系统对操作的响应及时，要求选用高性能CPU作为控制器；
系统存储性能优越，要求选用高速硬盘进行数据存储；
系统开机后，稳定、可靠工作时间：≥120小时；
故障恢复时间：≤5分钟。
典型应用
主要用于SA型多普勒天气雷达的机务培训。半实物仿真训练系统是基于雷达硬件架构的、仿真模拟雷达各部件的实习实训系统，模拟代替实际设备内部的高频、高压、微波等电子元器件，实现观测设备运行状态展示以及各项交互性功能，同时可以根据故障案例、预编和重演故障现象，模拟演练故障维修全过程。此外，仿机配雷达控制软件所呈现的界面和操作与真实雷达机配业务软件相同。雷达半实物仿真训练系统机柜前示意图如下图所示：

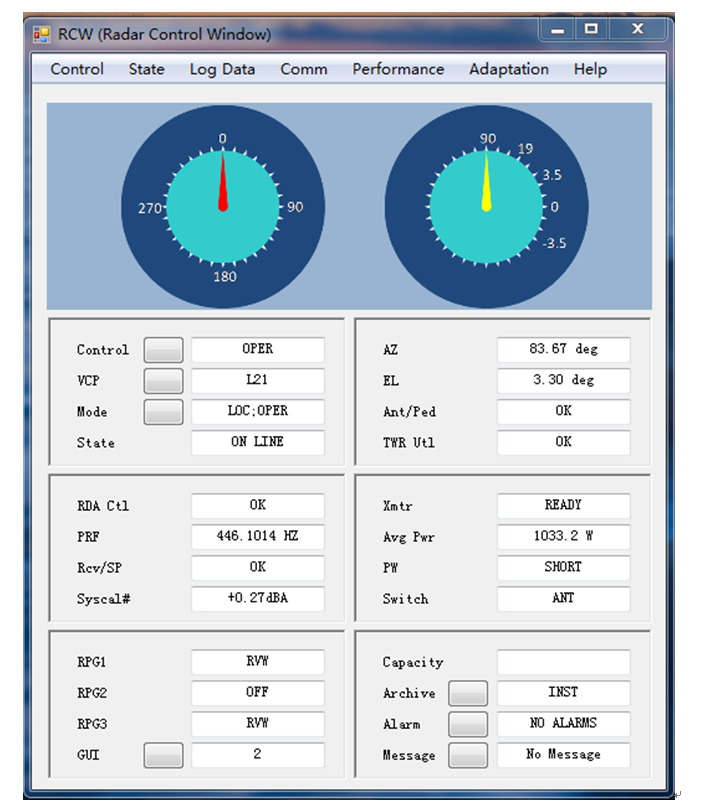

RCW主界面如下图所示：

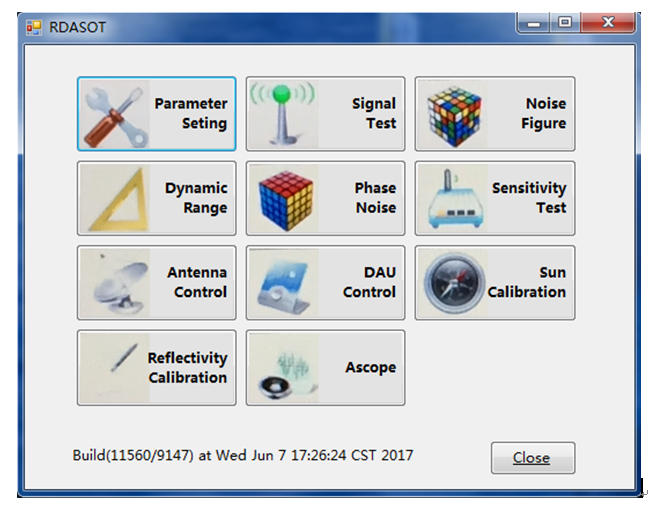

RDASOT主界面如下图所示：
配置选型
|
名称 |
技术指标 |
|
频段 |
|
|
可选频段 |
S波段、C波段、X波段 |
|
计算机配置 |
|
|
服务器 |
intel至强E3-1200 v5处理器，8G内存，1T硬盘 |
|
教师机 |
intel i5处理器，8G内存，1T硬盘，21.5寸显示器 |
|
机配电脑（工控机） |
intel酷睿i5处理器，4G内存，1T硬盘，19寸显示器 |
|
数据采集I/O路数 |
|
|
配电仿真单元 |
≤256路 |
|
接收机仿真单元 |
≤256路 |
|
RDA监控仿真单元 |
≤256路 |
|
发射机仿真单元 |
≤256路 |
|
天线仿真单元 |
≤128路 |
|
信号传输单元 |
≤128路 |
|
电源供电 |
|
|
系统供电 |
220V±10%，≤2000W |
|
仿真单元供电 |
5V、12V、24V |
|
仿真单元功耗 |
≤200W |
|
可靠性指标 |
|
|
稳定、可靠工作时间 |
≥120 h |
|
故障恢复时间 |
≤5 min |
