雷达基地级测试与维修通用平台
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
功能特点
具有支持不同厂家多种标准总线功能；
具有自动检测功能；
具有自动测量功能；
具有测试程序开发、调试、运行和管理功能；
具有故障诊断功能；
具有测试结果分析、存取、显示和报表输出功能；
具有波形参数测试功能；
具有频谱参数测试功能；
具有S参数测试功能；
具有功率参数测试功能；
具有多路直流供电功能；
具有多路电源测试功能

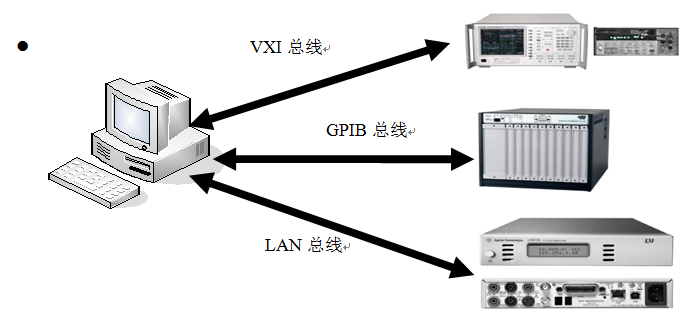

支持不同厂家多种标准总线
可通过VXI总线、LAN总线、GPIB总线对各种总线的仪器进行控制，实现测试功能。

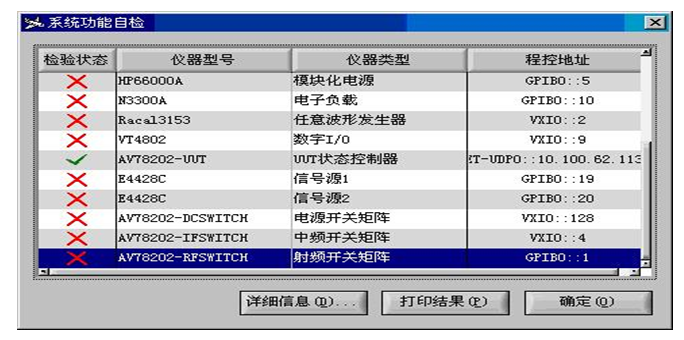

自动检测功能
通过运行功能自检程序模块，可查看平台中所有测试设备的状态，确定硬件平台是否状态良好。

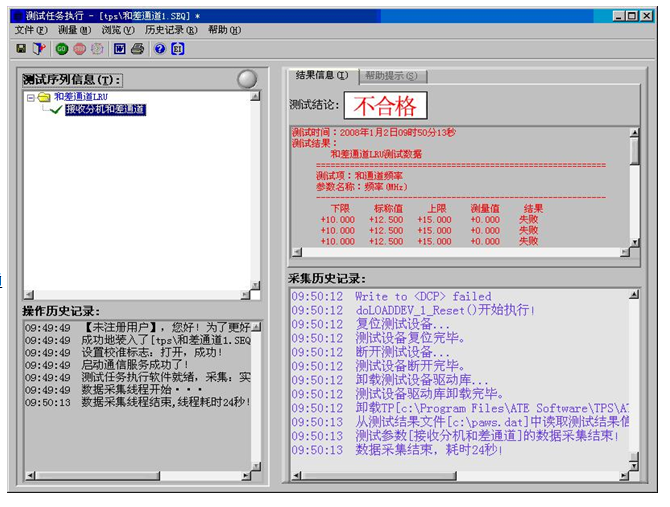

自动测量功能
测试任务执行模块用来辅助用户按照已设计的测试序列与已选择的执行模式，针对测试序列中每一个测试计划的每一个测试步骤，自动进行控制、测量、显示与存储，并能对数据和各种测量信息进行采集处理以及保存，可很方便地浏览测试资源信息与测试结果。此外，用户也可利用故障诊断库进行测试数据分析处理，从而实现被测件的故障检测和故障定位。

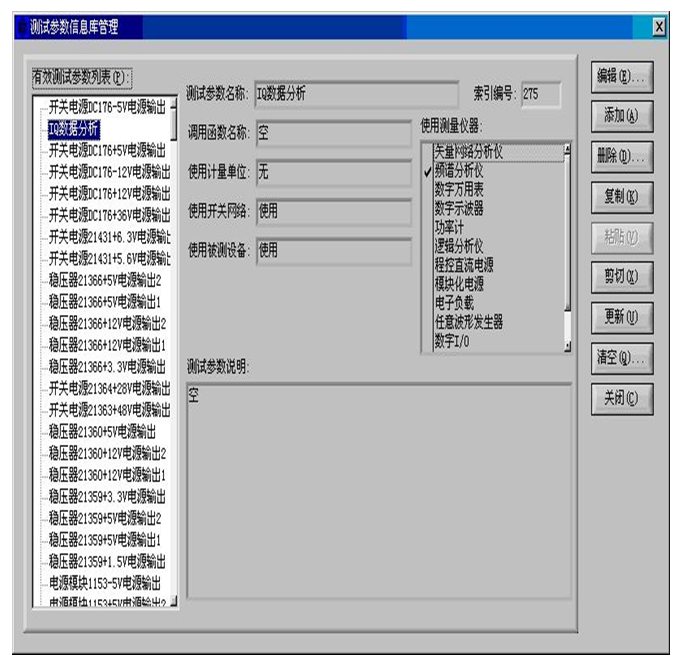

测试程序开发、调试、运行和管理功能
平台可帮助用户进行测试序列的设计、开发与检验，提供测试参数信息库维护，辅助用户对测试参数/测试项目进行设计、开发与调试。此外，平台也为用户提供了浏览测试资源信息、测试端口信息、模块属性信息功能；编辑与存储测试序列文件功能；配置测试参数动态库，选择校准数据文件功能；对测试步骤或测试计划添加、删除、剪切、复制与粘贴等编辑处理功能；提供测试程序的编辑、调试与检验功能；提供测试参数信息库的管理等功能。

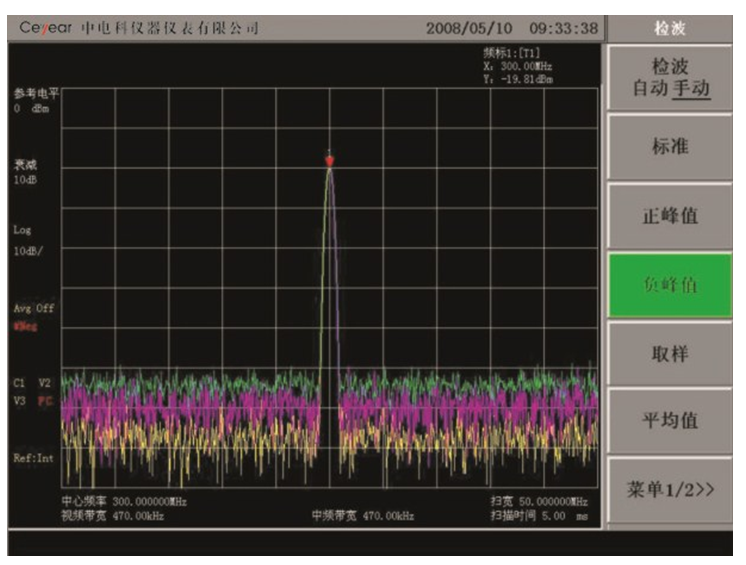

频谱参数测试功能
为精确测量各种类型的连续波、噪声和类噪声信号，平台中配置了高性能频谱参数测试设备，提供了标准、正峰值、负峰值、取样、平均值、有效值等多种检波方式，以保证得到正确的测量结果。
S参数测试功能
平台配置了高性能矢量网络分析仪，可快速准确地对S参数进行全面测量。既可测量幅频特性，又可测量相频特性和群延迟特性；既能进行频域测量，又能进行时域测量；还可进行频率变换器件的测量，测量结果可以用幅度、相位、群延迟、史密斯圆图、极坐标、驻波比等格式显示。
典型应用
配置选型
|
参数名称 |
技术指标 |
|
|
S参数测试 |
||
|
频率范围 |
30kHz～6GHz |
|
|
动态范围 |
90dB(CW)； |
|
|
频谱参数测试 |
||
|
频率范围 |
3Hz～6.7GHz |
|
|
单边带相位噪声 |
<-116dBc/Hz@10kHz、1GHz |
|
|
显示平均噪声电平 |
＜-147dBm(3GHz～6.7GHz) |
|
|
功率参数测试 |
||
|
频率范围 |
10MHz～18GHz |
|
|
功率范围 |
-20dBm～+30dBm |
|
|
波形参数测试 |
||
|
带宽 |
500MHz |
|
|
通道 |
4 |
|
|
存储深度 |
每通道10MB |
|
|
数据参数测试 |
||
|
逻辑分析通道 |
102 |
|
|
最大定时采样速率 |
1GS/s |
|
|
最大存储深度 |
32MB |
|
|
环境适应性及电源供电 |
||
|
电源 |
220VAC±10% |
|
|
功耗： |
<5000W |
|
|
环境适应性 |
符合 GJB3947A-2009四级设备标准要求 |
|
|

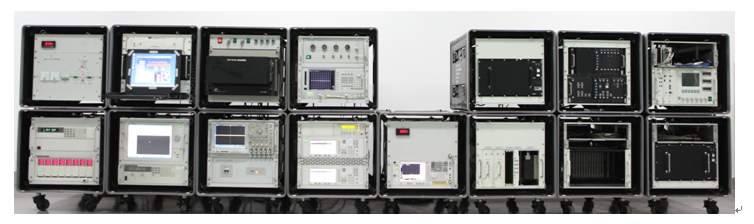

结构及外形 |
||
|
结构形式 |
10U加强型减震机箱（9只） |
|
|
外形尺寸 |
宽×高×深=620mm×620mm×1100mm（单个组装箱） |
|
