有源馈电网络自动测试系统
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
功能特点
具有自动测量的功能；
具有开放式系统结构；
采用“测试序列+测试计划+测试步骤”设计思想；
具有波形参数测试功能；
具有频谱参数测试功能；
具有网络参数测试功能；
具有功率参数测试功能；
具有噪声系数测试功能
具有自动测量的功能
鼠标左键点击“GO”图标，运行自动测量程序，自动测量将自动地将所有测试参数依次测量，无需人工参与。
具有开放式系统结构
采用“软件背板+插件”的体系架构，软件背板借用了硬件领域中的“总线结构”的概念。软件背板与硬件领域中的总线概念类似，以一种通用的方式为各应用插件提供数据及控制逻辑，从而达到软件各组成部分协同工作的目的。并且插件的开发标准面向社会公开。

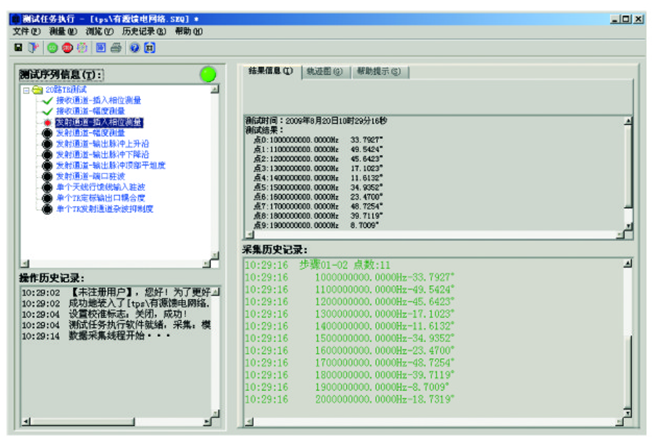

采用“测试序列+测试计划+测试步骤”设计思想；
将测量任务作为一个测试序列，一个测试序列由若干个测试计划组成，每个测试计划由几个测试步骤组成，每个测试步骤作为一个测量参数进行处理。测试序列、测试计划与测试步骤间采用了树状结构。
具有波形参数测试功能；
该系统集成数字存储示波器，能够对测试响应信号的时域参数进行测试。

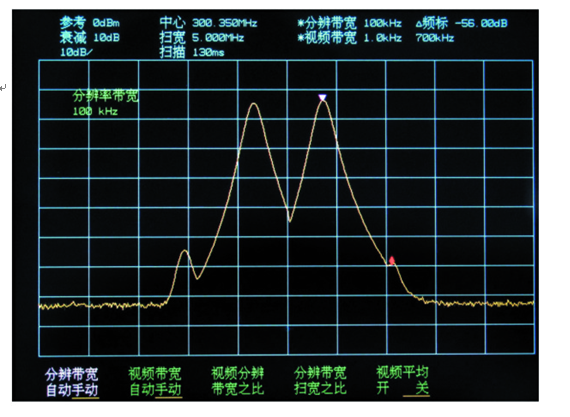

具有频谱参数测试功能
该系统集成频谱分析仪，能够在30Hz～26.5GHz及更宽的频率范围内，对20路有源馈电网络收发状态下的杂波、谐波等频谱特性进行测量。

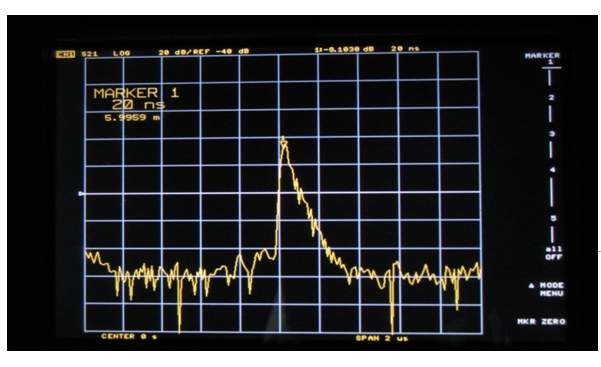

具有网络参数测试功能
该系统集成脉冲矢量网络分析仪，能够在10MHz～26.5GHz及更宽的频率范围内，对20路有源馈电网络收发状态下的S参数进行测量。
具有功率参数测试功能
该系统集成微波功率计，能够在50MHz～18GHz及更宽的频率范围内，对20路有源馈电网络的功率参数进行测量。
具有噪声系数测试功能
该系统集成噪声系数分析仪，能够在10MHz～26.5GHz及更宽的频率范围内，对20路有源馈电网络的噪声系数进行测量。
典型应用

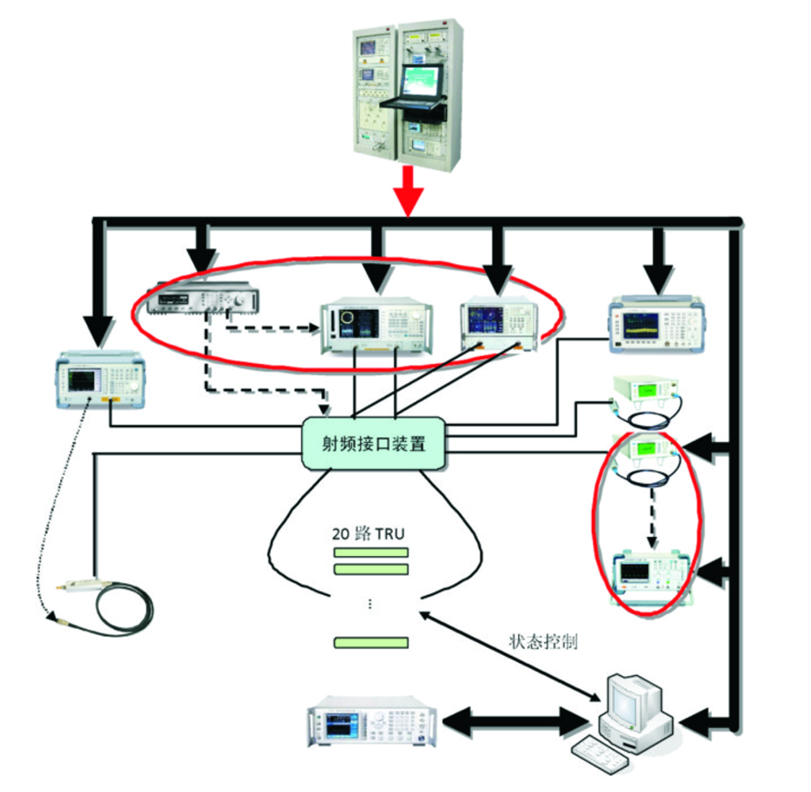

如图所示，为一典型的有源馈电网络测试的连接框图。
1）主控计算机对测试仪器和有源馈电网络的状态控制，对有源馈电网络的测试，并对测试结果进行分析、处理，进行报表输出；
2）信号源负责为20路有源馈电网络发送激励信号；
3）脉冲信号发生器、矢量网络分析仪对有源馈电网络收发状态下的S参数进行测试；
4）频谱分析仪对有源馈电网络的频谱特性进行测试；
5）功率计和示波器对有源馈电网络的功率参数和波形参数进行测试；
6）噪声系数测试仪对有源馈电网络接收状态下的噪声系数进行测试；
7）射频接口装置实现有源馈电网络的测试通道自动构建与切换。
配置选型
|
参数名称 |
技术指标 |
|
S参数测试 |
|
|
频率范围 |
10MHz～26.5GHz |
|
动态范围 |
90dB |
|
频谱参数测试 |
|
|
频率范围 |
3Hz～26.5GHz |
|
分辨率带宽 |
1Hz～3MHz(1、2、3、5步进)、4、5、6、8、10MHz |
|
显示平均噪声电平 |
＜-154dBm(26.5GHz～40GHz)配置前放开 |
|
功率参数测试 |
|
|
频率范围 |
500MHz～26.5GHz |
|
功率范围 |
-70dBm～+20dBm（连续波）/-40dBm～+20dBm（峰值） |
|
波形参数测试 |
|
|
带宽 |
500MHz |
|
取样速率 |
5GSa/s（最高） |
|
噪声系数参数测试 |
|
|
频率范围 |
10MHz～26.5GHz |
|
噪声系数范围 |
0～30dB |
|
信号产生 |
|
|
频率范围 |
100kHz～20GHz |
|
功率准确度 |
±1dB |
|
环境适应性及电源供电 |
|
|
电源 |
220V±10% |
|
功耗： |
<2000W |
|
环境适应性 |
符合 GJB3947A-2009四级设备标准要求 |
|

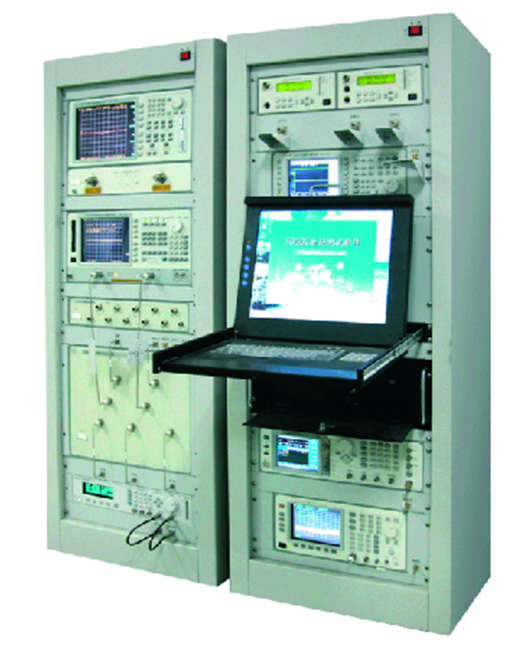

结构及外形 |
|
|
结构形式 |
1.6米标准机柜 |
|
外形尺寸 |
宽×高×深=600mm×1600mm×800mm |
