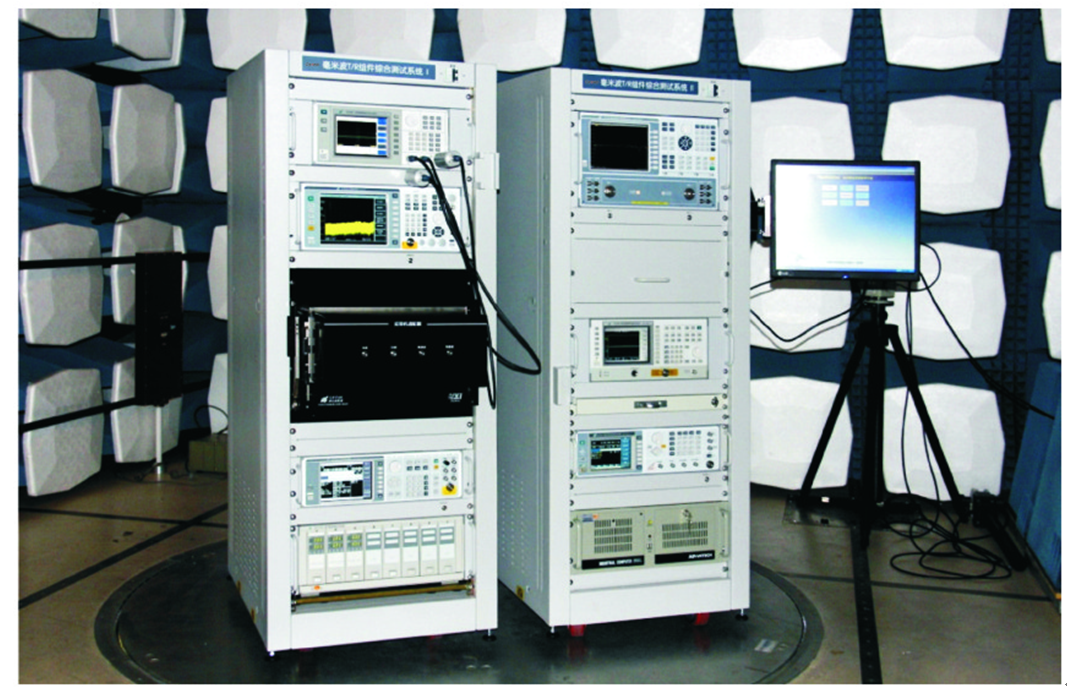

T/R组件通用测试平台
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
功能特点
支持不同厂商多种型号主流标准接口台式仪器；
支持标准总线模块化仪器；
具有自动测量的功能；
具有测试程序开发、调试、运行和管理功能；
具有测试结果分析、存取、显示和报表输出功能；
具有波形参数测试功能；
具有频谱参数测试功能；
具有网络参数测试功能；
具有功率参数测试功能。
支持不同厂家不同公司多种型号标准接口台式仪器
该平台可通过GPIB总线对电科思仪及其它公司的通用测试仪器进行控制，实现测试功能。
支持标准总线模块化仪器

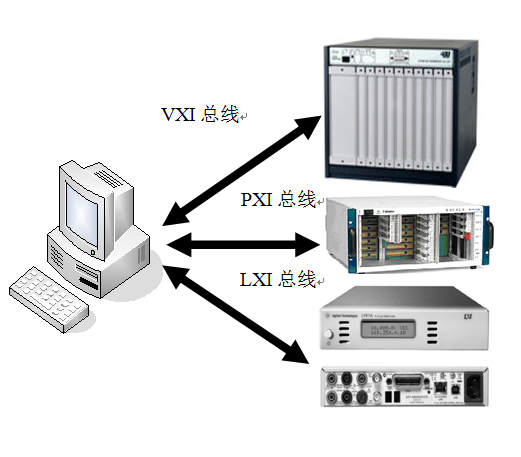

该平台可通过VXI总线、PXI总线、VXI总线对各种总线的模块化仪器进行控制，实现测试功能。
具有自动测量的功能
鼠标左键点击"GO"图标运行自动测量程序，自动测量将自动地将所有测试参数依次测量，无需人工参与。
具有测试程序开发、调试、运行和管理功能
在“测试程序维护”窗口，通过配置不同的仪器状态，实现测试程序的开发，并在此窗口下可以进行调试、运行和管理测试程序。
具有测试结果分析、存取、显示和报表输功能
在“后级处理”窗口中，可以对测试的数据进行分析、存取和显示，并实现报表输出功能。
具有波形参数测试功能

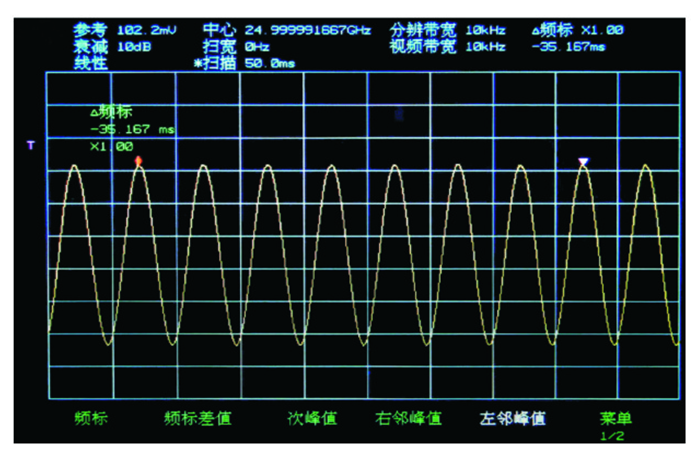

该平台集成数字存储示波器，能够对测试响应信号的时域参数进行测试。
具有频谱参数测试功能
该平台集成频谱分析仪，能够在3Hz～40GHz及更宽的频率范围内，对T/R组件收发状态下的杂波、谐波等频谱特性进行测量。
具有网络参数测试功能
该平台集成脉冲矢量网络分析仪，能够在10MHz～43.5GHz及更宽的频率范围内，对T/R组件收发状态下的S参数进行测量。
具有功率参数测试功能
该平台集成微波功率计，能够在50MHz～40GHz及更宽的频率范围内，对T/R组件功率参数进行测量。
典型应用

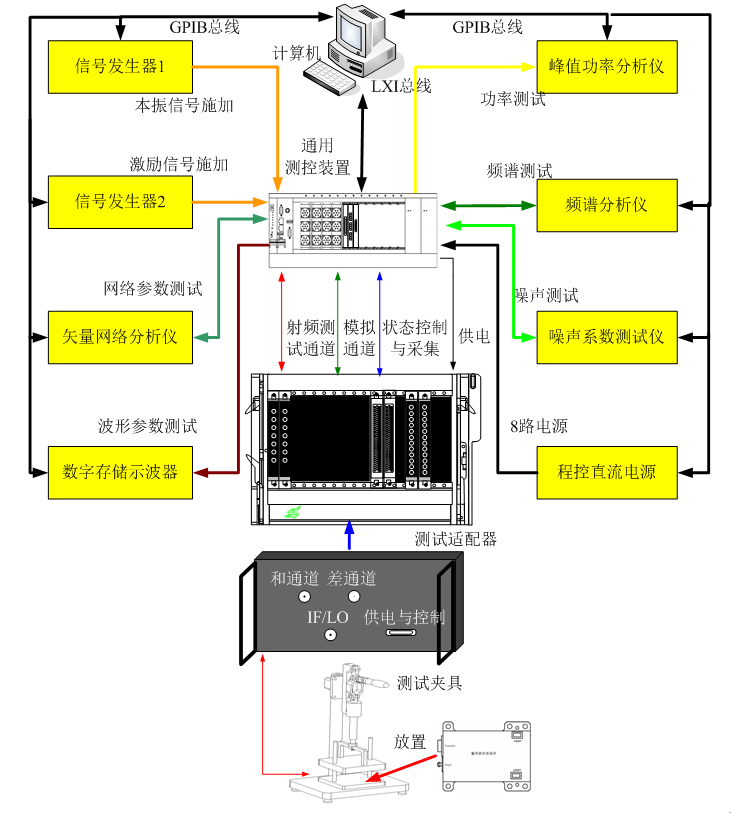

如图所示，为一典型的T/R组件测试的连接框图。
1）主控计算机对测试仪器和T/R组件的状态控制，对T/R组件的测试，并对测试结果进行分析、处理，进行报表输出；
2）1761电源负责为T/R组件供电；
3）矢量网络分析仪对T/R组件收发状态下的S参数进行测试；
3）频谱分析仪对T/R组件的频谱特性进行测试；
4）功率计和示波器对T/R组件的功率参数和波形参数进行测试；
5）噪声系数测试仪对T/R组件接收状态下的噪声系数进行测试；
配置选型
|
参数名称 |
技术指标 |
|
S参数测试 |
|
|
频率范围 |
0.045GHz～43.5GHz |
|
动态范围 |
60dB(CW)；40dB(脉冲) |
|
频谱参数测试 |
|
|
频率范围 |
30Hz～40GHz |
|
分辨率带宽 |
1Hz～2MHz(1Hz～1MHz 以1、3、10步进) |
|
显示平均噪声电平 |
＜-130dBm(22GHz～26.5GHz) |
|
功率参数测试 |
|
|
频率范围 |
500MHz～40GHz |
|
功率范围 |
-20dBm～+30dBm |
|
波形参数测试 |
|
|
带宽 |
100MHz |
|
取样速率 |
200MSa/s |
|
噪声系数参数测试 |
|
|
频率范围 |
10MHz～40GHz |
|
噪声系数范围 |
0～30dB |
|
环境适应性及电源供电 |
|
|
电源 |
220V±10% |
|
功耗： |
<2000W |
|
环境适应性 |
符合 GJB3947A-2009四级设备标准要求 |
|
结构及外形 |
|
|
结构形式 |
1.8米标准机柜（两个） |
|
外形尺寸 |
800mm×600mm×1800mm |
