雷达综合测试与故障诊断平台
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
功能特点
平台主要参数频率范围最高可到40GHz；
平台具有标准的信号转接中心；
平台采用带有减震装置的14U高标准加固组装式机柜，能够满足四人携行的需要；
平台采用“背板+功能模块”的结构体系，将传统面向参数操作的测试程序设计思想转化为面向参数测试过程设计思想，提高了系统灵活性和通用性；
平台兼容各种主流ADE开发的测试程序，具体包括LabView、LabWindows、Visual C++、VEE，并能实现测试程序间数据共享；
平台符合IVI规范驱动程序，支持兼容多家公司不同接口台式仪器、模块化仪器，提供可扩展的仪器操作库，能够实现多种仪器间的互换；
平台兼容多种图形、文字处理软件，可实现与平台间无缝连接；
平台集成了同类不同型号雷达整机、模块和电路板测量参数，形成雷达测量标准参数库和故障诊断库；
平台具有强大测试序列的开发、调试、运行和管理功能，支持故障字典、引导探笔、基于知识的专家系统等多种不同的故障诊断方法库，支持自动测试领域工业标准，如：IEEE1445等；
平台测试程序可跨测试对象进行复用，提高了测试程序开发效率。

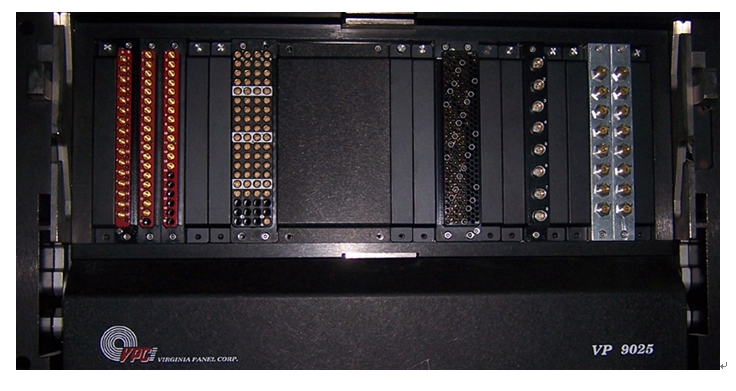

采用VPC90的信号转接中心
平台选择VPC90作为标准信号转接中心，从右到左，根据频率不同，分别是微波毫米波连接模块、中低频连接模块、电源连接模块。

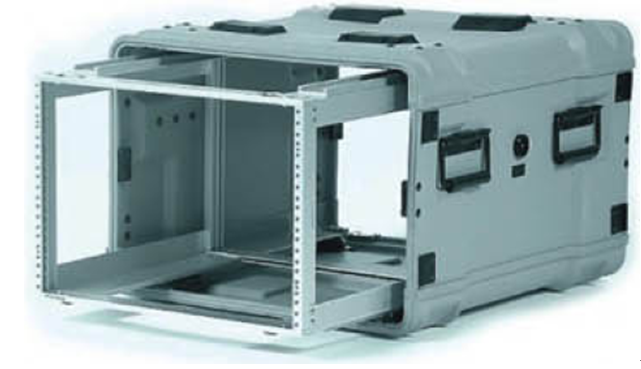

便携式标准加固组装式机柜
平台采用便携式组装机柜的结构形式，方便运输、便于组装。

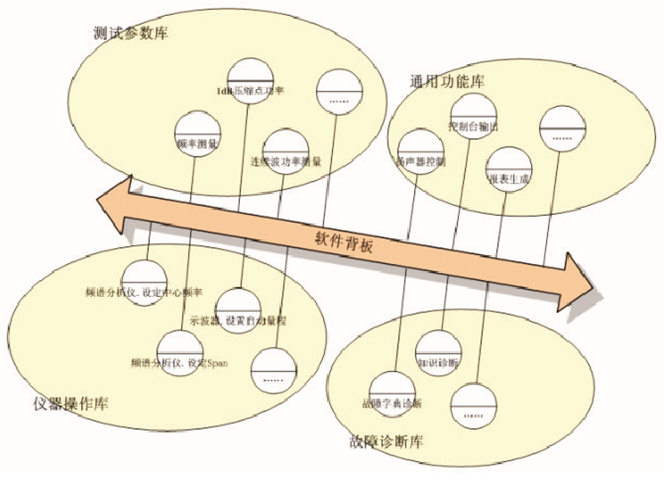

采用“背板+功能模块”结构体系
平台采用“背板+功能模块”的结构体系，不同功能的构造块，只要符合软件背板的约定规则，都可被识别和运行，并享受软件背板提供的数据总线和消息总线功能。
测试程序开发、运行功能
平台具有强大的测试程序开发和运行功能，能够快速、便捷地设计出需要的测试程序。
用户专用测试设备可定制
用户可以根据自己测试需要，定制满足不同需要的开关网络、状态控制及状态监测设备。
典型应用
雷达综合测试与故障诊断平台具有对雷达整机、分机、模块以及印制电路板的测试与故障诊断能力，具体可测试参数包括：接收通道镜像抑制度、接收通道灵敏度、接收通道频宽、发射频率/功率（经过耦合）、发射信号脉冲宽度、激励信号频宽、本振频率捷变时间和本振相位噪声等。

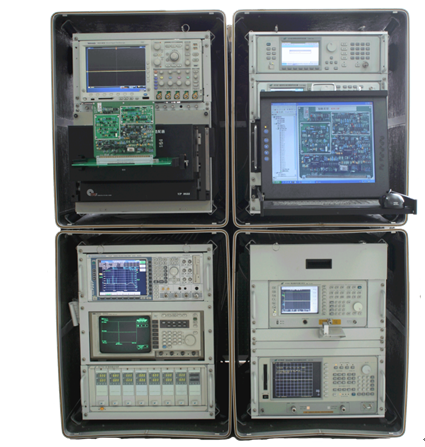

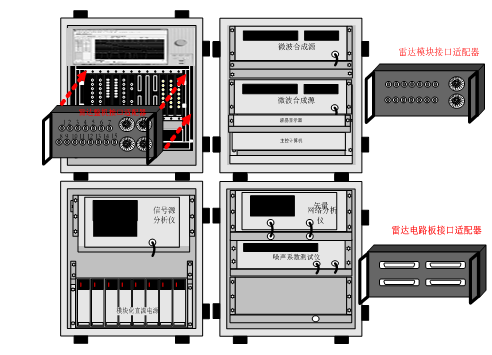

如图所示系统由4个14U机柜组成，左边机柜上方为示波器以及VXI机箱和接口转接中心，下方为信号源分析仪、调制域分析仪和程控电源；右边机柜上方为扫频信号源、工控机以及KVM，右边机柜下方为噪声系数分析仪和矢量网络分析仪。
主控计算机对测试仪器进行控制，并对测试结果进行分析、处理，进行报表输出；
信号源负责为被测件发送测试激励信号；
矢量网络分析仪对被测件网络参数进行测试；
信号源分析仪对被测件的频谱特性进行测试；
示波器对被测件的波形参数进行测试；
调制域分析仪对被测件的捷变时间进行测试；
噪声系数分析仪对被测件的噪声系数进行测试；
平台配备多种不同的接口适配器，分别适用与雷达整机、分机、模块、印制电路板等不同层次的被测对象。
|
参数名称 |
指标名称 |
技术指标 |
|
|
频率测量 |
频率范围 |
10MHz～40GHz |
|
|
激励信号 |
频率范围 |
250kHz～40GHz |
|
|
数字激励/响应测试 |
通道数 |
32通道 |
|
|
激励时钟频率范围 |
25MHz/通道 |
||
|
频谱测量 |
频率范围 |
9kHz～40GHz |
|
|
灵敏度 |
＜-120dBm |
||
|
网络参数测量 |
频率范围 |
10MHz～26.5GHz |
|
|
相位测量不确定度 |
（0.5～5）° |
||
|
捷变时间测量 |
频率范围 |
10MHz～40GHz |
|
|
脉冲参数测量 |
通道数 |
2 |
|
|
带宽 |
350MHz |
||
|
电压测量范围 |
直流电压测量范围 |
100mV～300V |
|
|
电源通道 |
最大电流 |
15A |
|
|
环境适应性及电源供电 |
|||
|
电源允许范围 |
220V±10% |
||
|
频率允许范围 |
50Hz±5% |
||
|
工作温度 |
25℃±3℃ |
||
|
结构及外形 |
|||
|
结构形式 |
便携式仪器柜 |
||
|
外形尺寸 |
宽×高×深=620mm×620mm×950mm（单个机箱，不包括防尘盖、把手和底轮） |
||
