DHS8000系列充电桩测试系统
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
应用范围
计量科学研究院、电力科学研究院、省级计量中心等的实验室、质检部，用于计量检定及性能测试；
科研院所、研究所、实验室等用于性能测试，功能测试，及其他测试
生产制造非车载直流充电机的企业

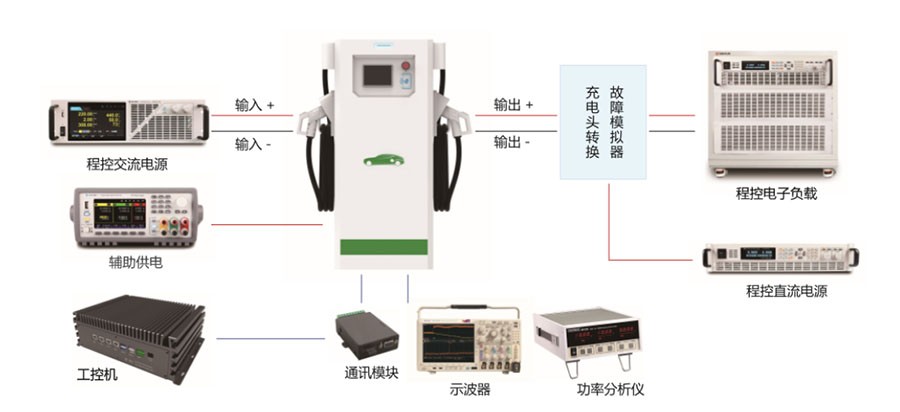

系统结构
符合标准
GB18487.1-2015 电动车辆传导充电系统一般要求
GBT18487.3-2015 电动车辆传导充电系统 电动车车交直流充电机
GBT29316-2012 电动汽车充换电设施电能质量技术要求
NB33001-2010 电动汽车非车载传导式充电机技术条件
NB33002-2010 电动汽车交流充电桩技术条件
NB33008.2-2013 电动汽车充电设备检验试验规范第一部分：非车载充电机
GB27930-2015 电动汽车非车载传导式充电机与电池管理系统之间的通信协议 兼容2011 版本
硬件设备
DH18600 系列交流稳压电源 采用PWM 变频方式，实现高水平高效率输出。
该系列单机功率可达12KVA，支持主从并联的工作方式。
DH17800 系列宽量程可编程系统直流电源 用于过压、过流测试，提供多达 40 款型号，单机功率最高 30KW。
DH27600 系列直流电子负载 提供800W~45KW 输入功率范围，满足测试需求，并且具备动态和列表等灵活的动态模式。
DH1766 系列辅助直流电源 用于低压供电， 可提供200~360W 输出功率，拥有极优异的输出精度及高置信度，可显示丰富的测试测量信息
测试项目
| 输入性能测试 | 输出性能测试 | 安规测试 | 时序测试 |
| 输入电压测试 | 输出电压测试 | 耐压测试 | 开机时序测试 |
| 输入电流测试 | 输出电流测试 | 绝缘测试 | 关机时序测试 |
| 输入功率测试 | 效率测试 | 纹波测试 | 开机上升时间测试 |
| 输入谐波测试 | 纹波测试 | 保护功能测试 | 关机下降时间测试 |
| 待机功耗测试 | 稳定度测试 | 短路保护 | 功能测试 |
| 输入过/ 欠压关断点测试 | 动态负载测试 | 过流保护 | 充电连接测试 |
| 输入过/ 欠压恢复点测试 | 电源调整率测试 | 过压保护 | 充电通讯测试 |
| 输入频率缓升/ 缓降测试 | 负载调整率测试 | 充电阶段测试 | |
| 输入电压缓升/ 缓降测试 | 综合调整率测试 | 充电故障测试 |
DHS8000系列交流充电桩测试系统
系统介绍
大华DHS8000 系列交流充电桩测试系统，采用高性能可编程交流电源、可编程交流电子负载、故障模拟器，通过操作图形控制软件即可完成测试。测试软件可实时显示各个测试参数，支持Excel 保存功能，测试项目可自动保存，支持历史数据查询等功能。
应用范围
计量科学研究院、电力科学研究院、省级计量中心等的实验室、质检部，用于计量检定及性能测试；
科研院所、研究所、实验室等用于性能测试，功能测试，及其他测试；
生产制造非车载直流充电机的企业
系统结构
符合标准
国家标准GB/T20234.2 电动汽车传导充电用连接装置：交流充电接口
硬件设备
DH18600 系列交流稳压电源 采用PWM 变频方式，实现高水平高效率输出。该系列单机功率可达12KVA，支持主从并联的工作方式。
DH27600 系列直流电子负载 提供800W~45KW 输入功率范围，满足测试需求，并且具备动态和列表等灵活的动态模式。
测试项目
交流能量传送测试
断开电源接触器测试
电压中断与变动测试
控制导引信号测试
电流容量测试
输入输出测试
控制导引信号异常状态测试
电流容量测试
