电工电子实验室基础仪表仪器配置方案【普源版】
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型

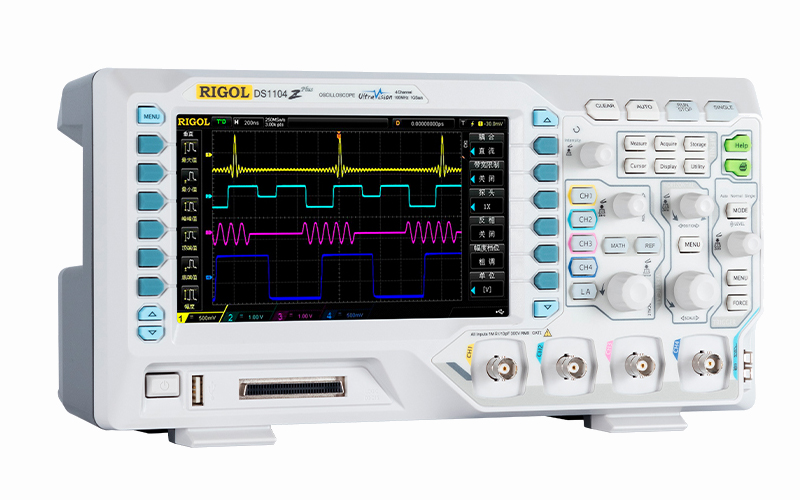

一，数字示波器 DS1104Z PLUS
1. 100MHz带宽，4路模拟通道，内置16路数字通道接口（可升级为MSO）
2. 最大实时采样率：模拟通道：1 GSa/s；数字通道：1 GSa/s（8 通道），500 MSa/s（16 通道）
3. 标配最大存储深度：模拟通道：24 Mpts 数字通道： 24 Mpts（8 通道），12 Mpts（16 通道）
4. 正常模式下波形捕获率：不小于30,000wfms/s，支持从后端触发接口测试出该刷新率
5. 标配硬件实时波形录制、回放功能，最多支持录制60000帧波形
6. 标配多种触发功能：边沿触发、脉宽触发、斜率触发、视频触发、码型触发、持续时间、RS232、I2C、SPI、欠幅触发、超幅触发、第N边沿、延迟触发、超时触发
7. 标配多种总线解码：并行解码、RS232解码、I2C解码、SPI解码
8. 5组统计测量，可以统计测量结果最大值，最小值，平均值和标准差，测量次数，测量结果字号可设（标准/大/特大）
9. 接口：USB Host，USB Device(USBTMC)，LAN(LXI)，AUX(Pass/Fail，Trigout)，USB-GPIB（可选）
10. 显示屏：7英寸高清WVGA（800×480）TFT宽屏，12x8div，多级波形灰度显示
11. 低底噪，垂直档位：1mV/div～10V/div
12. 垂直分辨率：最高12bit（高分辨率）
13. 时基精度：≤ ±25 ppm
14. 水平时基：5 ns/div 至50 s/div
15. 时基模式：Y-T、X-Y（可同时观测Y-T波形）、Roll、延迟扫描、慢扫描
16. 37种带统计的自动测量功能，测量区域可选屏幕或光标，测量信源可选CH1-CH4或MATH，提供专用测量键
17. AUTO可自动激活通道，AUTO参数可设
18. 数学运算：支持A+B、A-B、A×B、A÷B、FFT、A&&B、A||B、A^B、!A、intg、diff、sqrt、lg、ln、exp和abs
19. 数字滤波：低通、高通、带通、带阻
20. 参考波形：10组
21. 支持PictBridge打印机
22. 支持键盘锁定
23. 支持AUTO键锁定

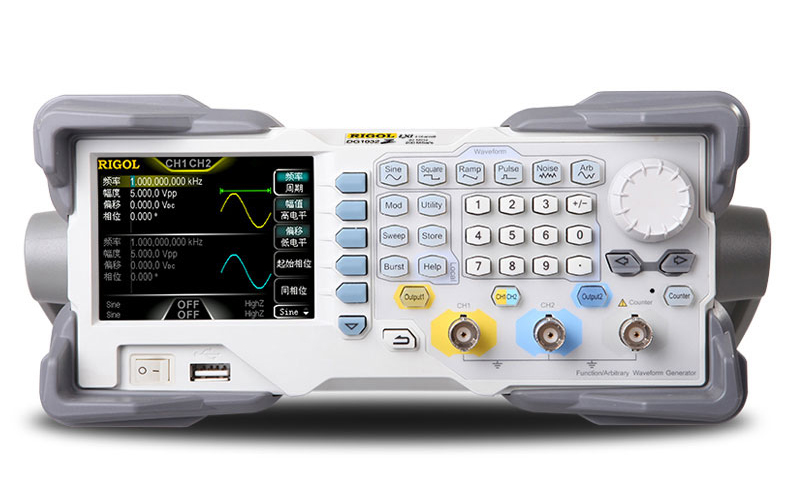

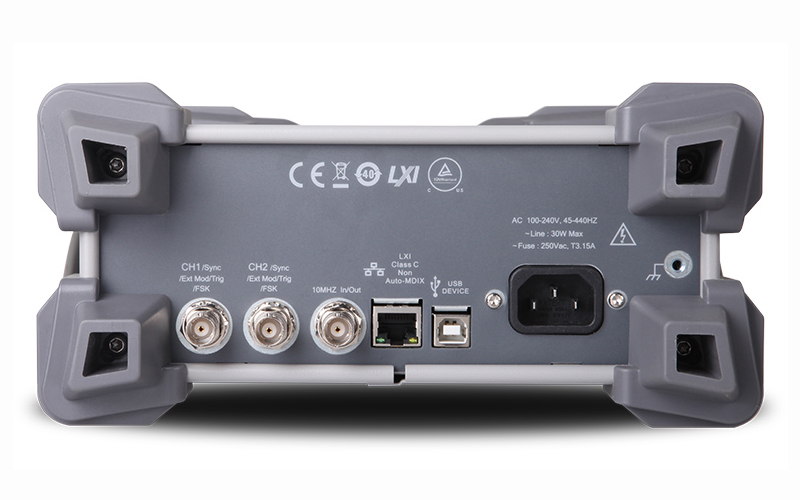

二，任意波形信号发生器 DG1022Z
通道：2 最高频率： 25MHz 采样率 ：200MSa/s
波形：基本波 正弦波、方波、锯齿波、脉冲、噪声 ；内建任意波：Sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、双音频等共计 160 种分辨率 1μHz 准确度 ±( 设置值的 1ppm)，18℃至 28℃

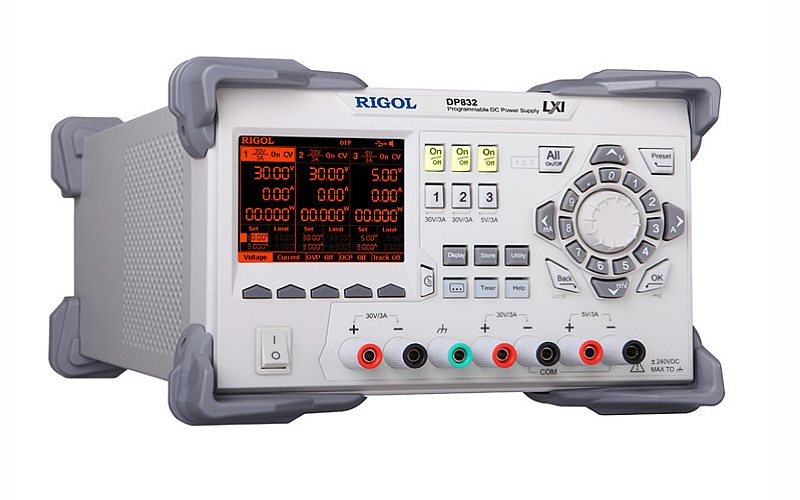

三，可编程直流电源DP832
1.直流输出：CH1: 0~30V/0~3A，CH2: 0~30V/0-3A，CH3: 0~5V/0-3A
2. 分辨率：编程：标配10mV/1mA，选配1mV/1mA；回读：标配10mV/1mA，选配0.1mV/0.1mA；显示：标配10mV/10mA，选配1mV/1mA
3.纹波与噪声：≤350uVrms/2mVpp
4.年准确度： 编程：CH1&CH2: 0.05%+20mV；0.2%+5mA CH3: 0.1%+5mV；0.2%+5mA
回读：CH1&CH2: 0.05%+10mV；0.15%+5mA CH3: 0.1%+5mV；0.15%+5mA
5.瞬态响应：<50us
6.负载调节率：Voltage: ＜0.01% + 2mV；Current: ＜0.01% + 250μA
源调节率：Voltage: ＜0.01% + 2mV，Current: ＜0.01% + 250μA
7.输出开关：三路开关可分别控制
8.显示屏：3.5 Inches TFT LCD
9.可同时显示每个通道的设置值和实际输出值
10.V/A/W 波形显示模式：支持
11.具有表盘显示功能，模拟传统电源显示方式，用表盘指针指示当前输出状态
12.提供过压/过流保护功能
13.具有二级过温保护功能
14.具有风扇故障检测报警功能
15.具有键盘锁功能，防止误操作
16.具有定时输出功能，支持无限及指定循环次数的输出
17.具有跟踪功能，支持通道电压设置值和输出开关状态跟踪
18.具有延时开关输出功能，支持无限及指定循环次数地进行通道开关切换
19.支持数字触发器（选件），实现了数字触发输入和触发输出功能
20.支持在线分析器（选件），可在线分析多种统计参数
21.支持监测器（选件），可按照用户设置的监测条件对输出进行监控
22.内置录制器，可按照一定录制周期在后台记录开机后的输出状态
23.专用预置键，可一键恢复出厂设置
24.支持用户自定义开机画面（使用U盘）
25.标准配置接口：USB HOST、USB DEVICE、LAN（选件）、RS232（选件）、Digital I/O（选件）
四，台式数字万用表
显示器：256x64点阵显示器；
具有双显模式，可同时显示同一输入信号的两种特性；
读数分辨率：5位半，最高位可以是0,1,2。最大读数为：+/- 240000；
基本直流精度：0.015 %；
测量功能：直流电压,交流电压,直流电流,交流电流,二线电阻,四线电阻,二极管,通断测试,频率和周期,电容,任意传感器（支持DCV，DCI，Freq，2WR，4WR和热电偶TC共6种传感器类型）；
测量速率：DCV最快速率 123读数/秒；
测量范围：DCV： - 1000 V - + 1000 V/DCI： 0 - 10 A，最小量程200 uA
ACV： 0 - 750 V/ACI： 0 - 10 A
OHM： 0 - 100 MOhm/FREQ： 20 Hz - 1 MHz/CAP： 2nF - 10 mF
配置克隆：将仪器的所有配置通过U盘备份或者克隆到同型号其他万用表；
数学运算功能：最大值,最小值,平均值,通过/失败(VMC输出),dBm,dB,相对测量,直方图,标准偏差；
支持接口：USB和RS-232远程控制，支持USB-TMC 488.2标准和SCPI语言；
支持Agilent 34401A和Fluke 45命令集仿真模式；可以记录和保存历史测量结果；
三种电源管理设置：上电值,出厂值,前开关；内置10组设置存储,可远程配置系统并保存或调用；
提供适合生产线的“预设”工作模式；
U盘不限量存储CSV格式测量数据，单个文件最大支持2000个历史数据；
串口打印功能可将所测数据通过RS-232串口传送出去；
提供在线帮助；上位机软件：标配PC端控制软件和任意传感器编辑软件
