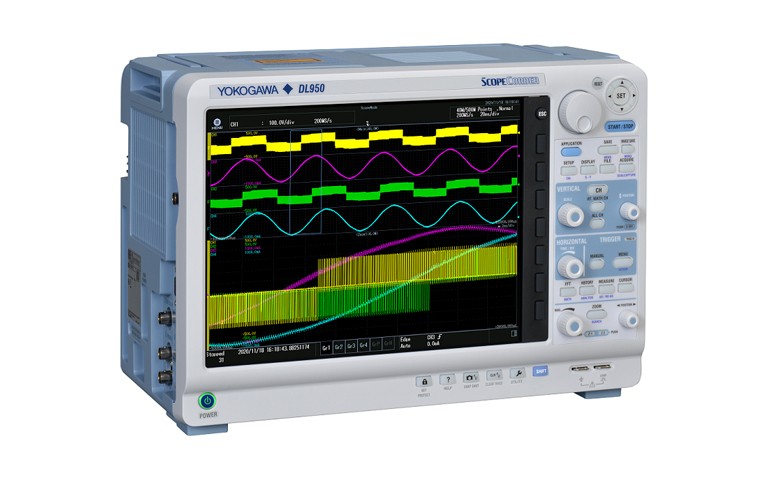

【2024】YOKOGAWA横河数字示波器示波记录仪DL950
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
产品概述

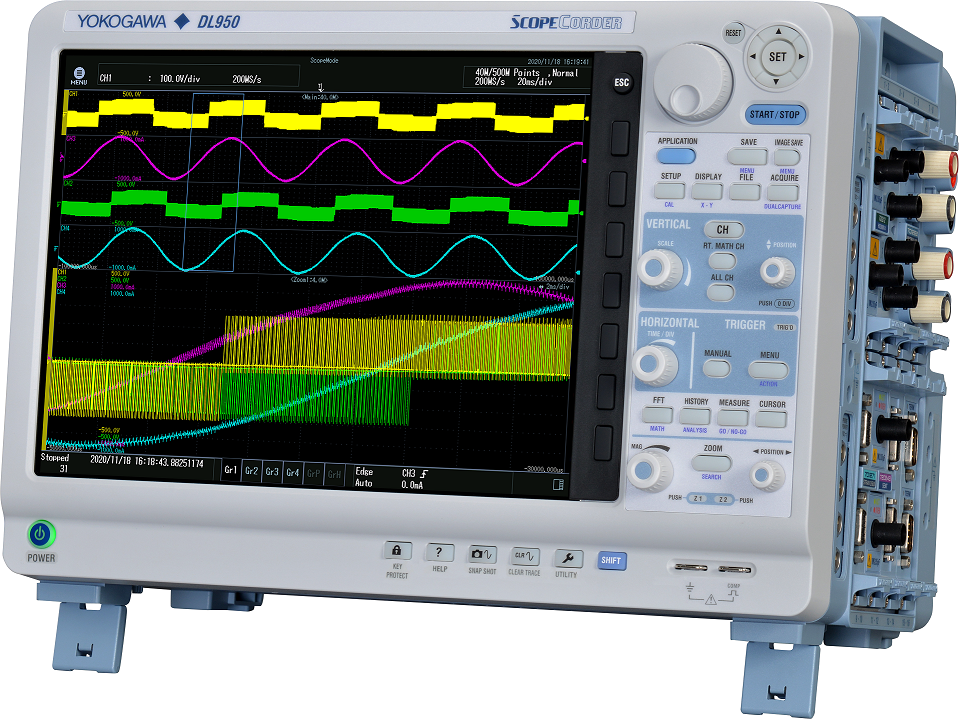

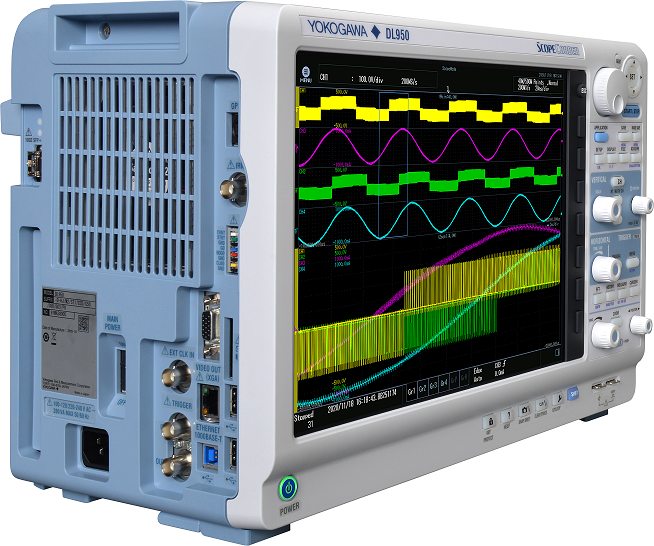

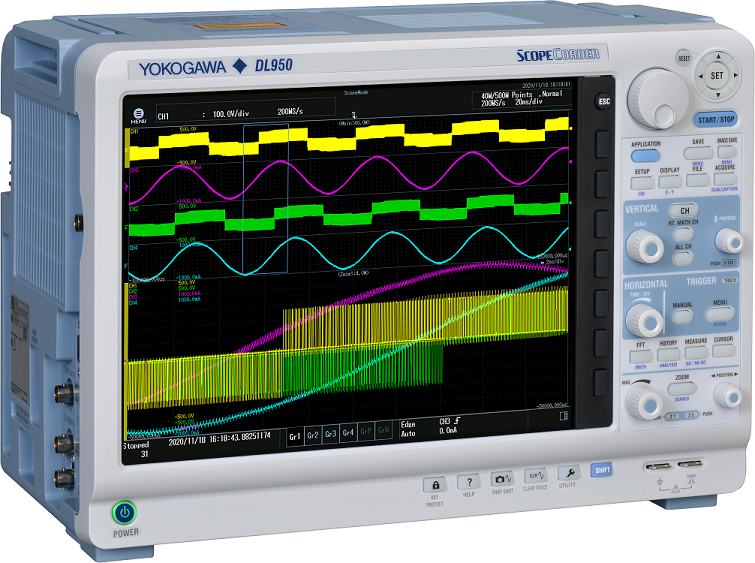

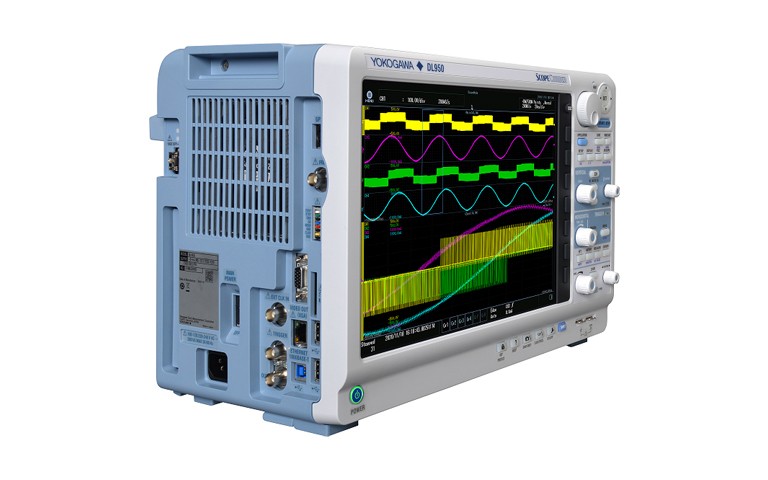

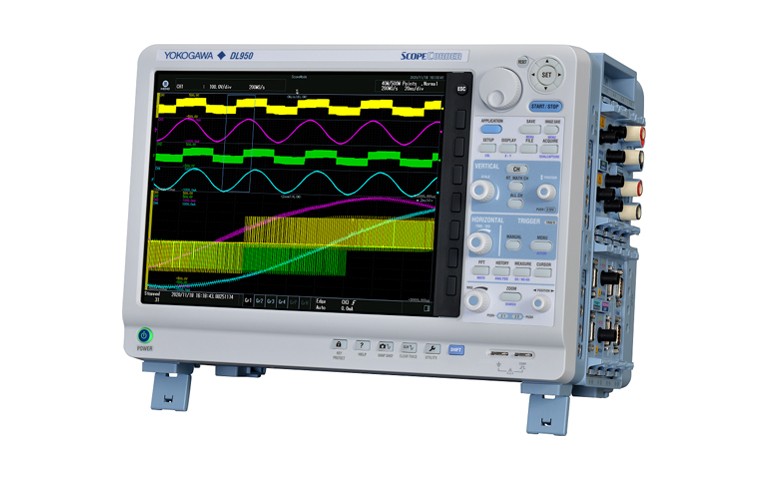

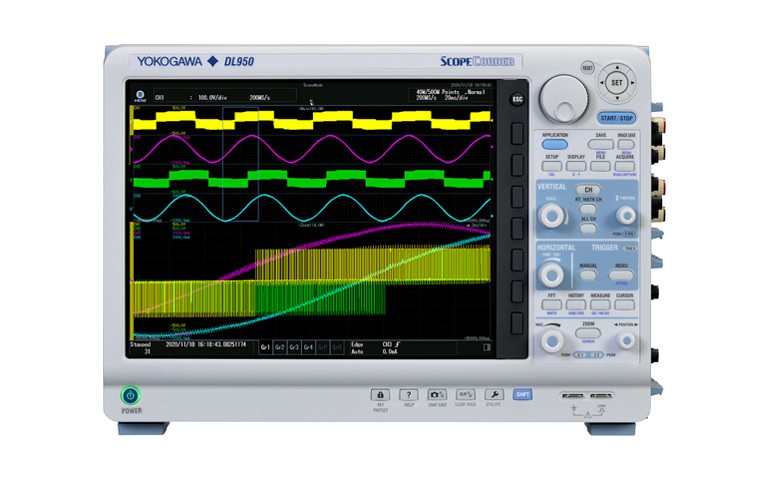

为了实现低碳社会，消除对化石燃料的需求，实现联合国可持续发展的全球目标，新的可再生能源与交通运输、家用工业电器的节能技术开发迫在眉睫。为了最大限度减少能量损失，优化设计效率，工程师们需要详细了解产品的电气和机械行为。 DL950示波记录仪可捕获并分析各种电子、物理传感器信号和串行总线。它是一个独特的组合，高采样率，可在长期记录的同时查看细节。
DL950将成为用户实验室中最有价值的仪器之一。
确保数据真实准确无遗漏地被采集，是工程师进行设计改善，优化产品 的关键所在。
横河可为您提供全面高效的测量解决方案。
- 200MS/s高速采样率
- 8G点大内存
- 以20MS/s的速度长时间记录到内部闪存
- 10Gbps以太网高速数据传输
- 高达160CH的多单元同步运行
高速的DAQ & 超长存储的示波器/新型高速模块和10Gbps以太网/200MS/s 14-Bit绝缘模块
精确捕获变频器的开关波形和电源周围的高频干扰噪声。
- 高达1000V绝缘输入
- ADC分辨率14-Bit
- 40MHz宽带
- 长达20秒连续采集
10GE数据传输（/C60选件）
使用10Gbps以太网，可以在PC上实时存储高达10MS/s的数据。 SFP+模块、光纤线和PC软件IS8000可用于数据传输。 *请使用市售SFP+模块和10GE光纤线。
多功能集成测量
多单元和仪器同步测量

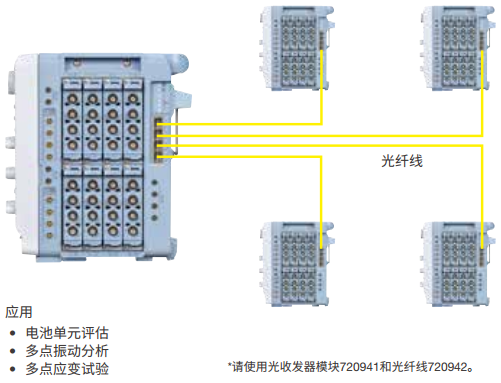

高达160CH的多单元同步（/C50选件）
通过光纤线将最多把4台从机连接到一台主机上，可以将通道数扩展到160个。通过主机同步从机的方式，开始/停止、触发和按采样时钟采集。
IEEE1588*/IRIG和GPS时间同步（/C35，/C40选件）
使用IEEE1588信号进行时间同步。通过/C40选件， DL950可以输出IEEE1588主信号。也可以使用IRIG和GPIB进行时间同步（/C35选件）。
应用向导式菜单
轻松执行常用的测量应用
触摸任意应用图标，就会出现图像化设置屏幕。在测量前按照向导逐屏设置，操作更直观。
电机和变频器测试
功率和谐波分析（/G05选件）
只需要一台DL950就可以评估一个由电池驱动的电机系统，如电动车。 DL950测量变频器的输入和输出功率计算出转换效率，在捕获电机转速和扭矩机械变化的同时，分析外部干扰引起的谐波影响。
编码器旋转角度（/G03或/G05选件）
DL950可以根据编码器输出的脉冲计算旋转角度，并将旋转角度的趋势显示为波形。可以同时观察和检查旋转角度及其控制信号是否异常。
长时间数据记录
双捕获功能
对于耐久性测试，即使在监测低速数据时，也需要高速采样率捕获瞬态现象，从而将长期趋势可视化。双捕获功能可使用两种不同的采样率同时记录与捕捉，以独特的方式解决了这些矛盾的要求。
物理现象分析
应变规测量（/G03或/G05选件）
通过连接应变规式传感器（如负荷传感器或扭矩传感器）可测量负载、压力和加速度。此功能无需繁杂的校准值，自动计算转换并可以轻松设置。
电源线路分析
电源线路异常检测（波形窗口触发）
用于检测频率波动、电压下降和其他普通触发难以检测的现象的特殊触发。此触发还可用于检测典型的电源问题，如瞬时掉电、骤降和浪涌。
功能亮点
1. 通过高速采样和数据传输，支持产品质量改进和长期测量 当安装了8G内存（可选）时，720212输入模块能以200MS/s的速率采集数据长达20秒。这超越了之前的可用输入模块功能，从而可以捕捉到更多关于最新机电一体化设备产生的过渡变化和噪声特性的信号数据。 当与可选的10G以太网功能和最新发布的IS8000集成测量软件组合使用时，可以将数据以高达10MS/s的速度传输到PC上进行显示和存储。此外，闪存采集功能可以高达20MS/s的速度读取数据，以便长期存储在DL950的嵌入式非易失性存储器中。这对于因空间或安全限制（如在汽车或火车上）而无法使用PC的情况下进行车内测量非常有用，也可用于发电厂的高速采样和长时间测量。
2. 同时测量提高产品设计和评估效率所需的各种机械参数 The 机电一体化行业对电信号和NVH信号的测量需求越来越大，测量点的数量呈上升趋势。DL950有八个插槽用于模块连接，而720256输入模块有四个输入通道。当720256模块安装在DL950八个插槽的每个插槽中时，最多可以同时测量32个通道，每个通道的数据能以10MS/s的速度采集和记录。此外，最多五个DL950单元的测量可以通过与光缆连接进行同步。通过为连接到网络的设备提供IEEE1588高精度时间同步协议，DL950实现了与其他测量仪器的精确同步测量。凭借这些功能，DL950能够同时测量提高产品设计和评估效率所需的各种机械参数。

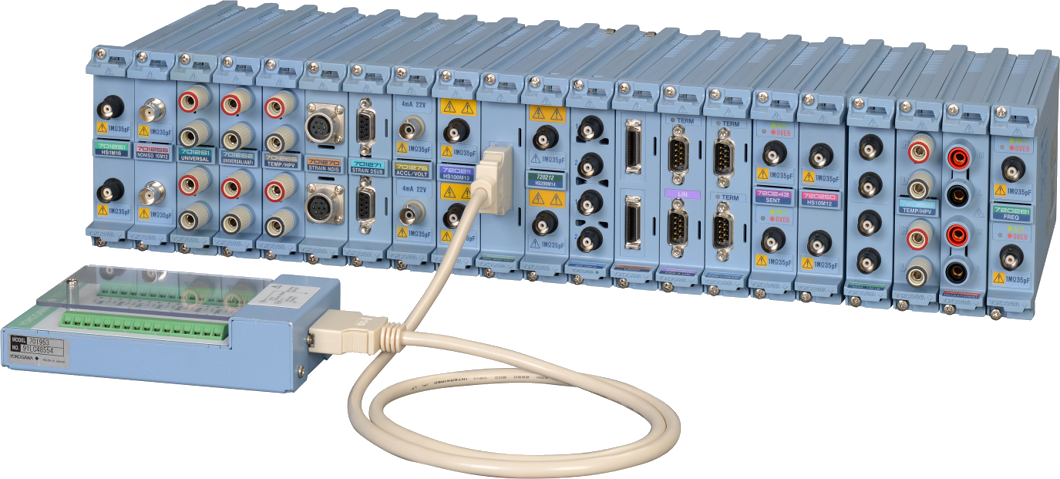

3. 大触摸面板显示屏和向导格式*2菜单提高了易用性 DL950配备大触摸面板显示屏，便于直观地查看详细波形图像。DL950还保留了与以前型号相同的机械按钮、旋钮和其他控制面板功能，为用户提供了更广泛的显示屏操作选择。 此外，还提供带有配置向导的应用菜单，可以轻松配置功率分析和应变测量等常见应用。为响应客户需求，横河计划未来增加向导格式设置菜单的数量。 横河示波记录仪系列使用的通用输入模块，DL950都可兼容。
*1 噪音、振动、声振粗糙度：汽车舒适性的标准。声振粗糙度是指当汽车通过道路的接缝或不平部分时发生的冲击。
*2 逐一显示复杂设置画面且配置完成后移到下一画面的机制，从而可以相对容易地完成复杂设置配置。
主要目标市场
电动/混合动力汽车、汽车电子部件 电力、能源、电气和逆变设备 机电一体化，包括工业机器人和电机
Applications
电子电路设计与评估
同时测量汽车电子设备中的模拟信号，包括CAN、CAN FD的变化趋势、在CASE开发中通过车内总线发送的其他此类信息和电池功耗
电力电子设备中的电气分析与控制信号评估
同时测量和评估温度、振动和其他变化相对缓慢的机械信号，以及机电和其他此类高速控制信号
