【杏林睿光】物理光学综合实验
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
物理光学综合实验
实验内容
1、激光器偏振特性的检验；
2、线偏振光的检验与马吕斯定律；
3、二分之一波片的使用；
4、偏振分束立方的使用；
5、四分之一波片的使用与圆偏振光的产生；
6、圆偏振光的检验；
7、偏振器件综合实验——“光环形器”；
8、偏振现象在3D显示中的应用探究；
9、搭建马赫-曾德干涉仪；
10、偏振方向与光强比对干涉的影响；
11、相位差对干涉条纹的影响；
12、搭建泰曼格林干涉仪；
13、光源单色性对干涉的影响；
14、半导体激光器谱线宽度测量；
15、光学器件缺陷的定性检测；
16、移相干涉法定量检测光学器件质量；
17、菲涅尔衍射实验；
18、夫琅禾费衍射实验；
19、夫琅禾费衍射测量细丝直径；
20、单缝、双缝、多缝衍射实验；
21、透射光栅衍射实验。

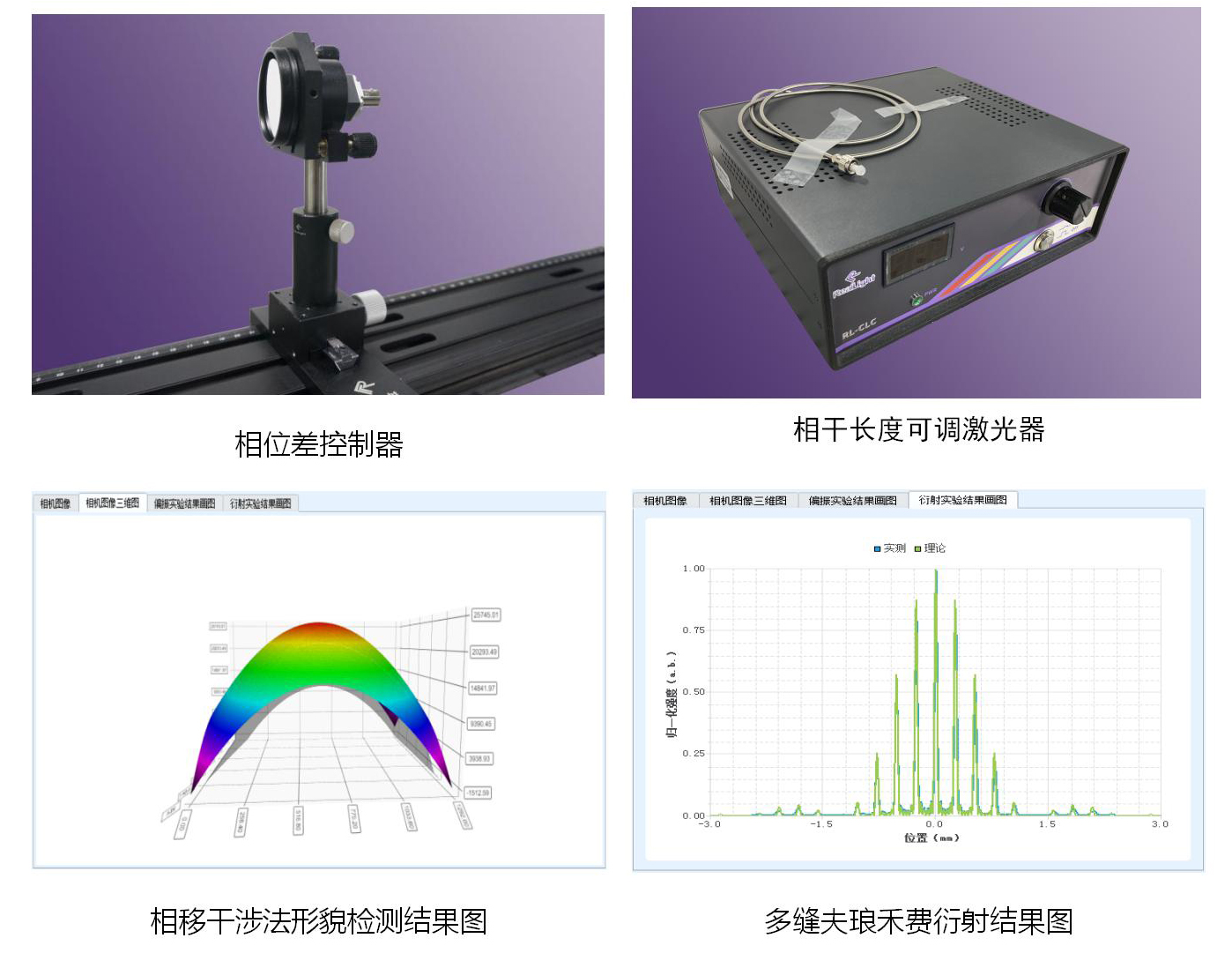

实验效果
实验知识点
偏振片、波片、线偏振光、圆偏振光、偏振光的产生与检测、马吕斯定律、3D立体技术、光环行器、马赫曾德干涉、泰曼格林干涉、相干条件、谱线宽度、干涉条纹可见度、相移干涉法、相干长度、空间相干性、时间相干性、菲涅尔衍射、夫琅禾费衍射、细丝衍射、光栅衍射。

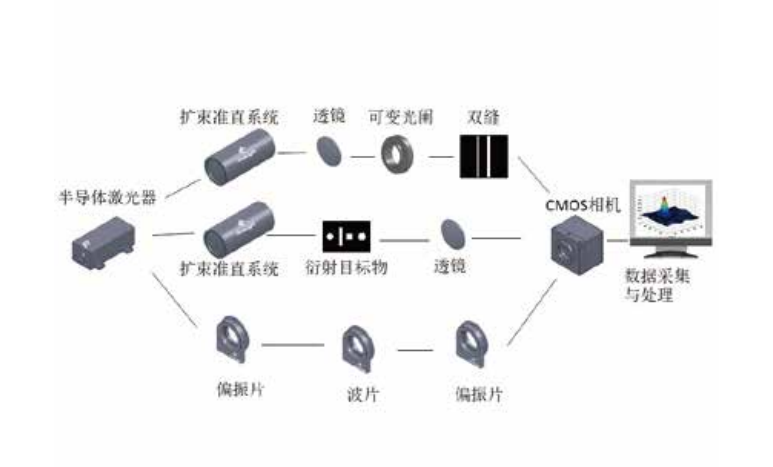

实验原理
实验参数
1.光源组件： 相干长度可调半导体激光器：波长：650nm；相干长度可调节范围：~3mm；P>1.5mW，单模光纤，芯径4μm，TEM00 ， 3mmPVC光纤保护套，光纤接头FC/PC，光纤长度>30cm； 准波长半导体激光器：中心波长520nm；输出功率：2mW（功率可调）；光纤输出；激光输出模式：单模；激光功率稳定性
<±1.5%@8h；偏振比>100:1；激光电源：电流驱动≤50mA可调，低电流噪声；可调电流调节分辨率0.1mA，精度±0.2mA, 电流稳定性<40ppm；具有缓启动电路保护、限制电流保护、激光器短路保护，ESD保护等。
2.光学组件：
成像透镜：Φ40mm，f=150mm； 偏振片：Φ25.4mm，K9玻璃窗口，AR@400nm～700nm，
消光比>400:1； 单、双缝：Ф20mm；间距0.5mm；缝宽： 0.1mm；光刻负片； 圆孔、方孔、双圆孔：Ф20mm；
方孔边长0.3mm，圆孔直径0.3mm，双圆孔直径0.3mm圆心距0.8mm，光刻负片；
透射光栅：一维光栅：6线/mm； 光纤准直镜：通光孔径：Φ:20mm，光纤接口FC/PC，用于光纤耦合激光器的光束准直； 偏振分光棱镜：25.4×25.4×25.4mm，AR@400nm～700nm；
宽带消偏振分光棱镜：外形25.4×25.4×25.4mm，波长450~650nm，消偏振，材料K9；
石英波片：Φ25.4mm，石英晶体，低多级设计，光洁度III级，平行度：<30"；
加强铝反射镜：Φ40mm； 多缝衍射片：包含三缝、四缝、五缝和六缝，Ф20mm；间距0.5mm；光刻负片；
柱面透镜：外形尺寸20mm×20mm×3mm，焦距200mm； REALD和IMAX 3D眼镜：镜片材质：树脂。
3.CMOS相机： 分辨率1292×964，像素大小3.75×3.75μm，外形29×29×29mm，1/3 inch ，43fps@1292×964，12bit，快门时间20μs~1s， USB3.0接口。
4.物理光学综合软件：
偏振实验：相机测量相对光功率，数据记录绘图，马吕斯定律理论曲线绘图，二分之一、四分之一波片、偏振片性能测量和理论
计算对比模块；干涉实验：干涉条纹间距测量模块，干涉条纹对比度测量模块；衍射实验：衍射图像采集分析和理论计算对比模
块；基于泰曼-格林干涉系统的光学器件表面质量分析模块；相机曝光参数调控、压电陶瓷伸缩调控模块；相机采集图像、数据绘制二维图表和三维图像展示和图像导出模块。
5.机械组件：
光学导轨L×W=600mm×90mm，配套滑块、一维移动滑块、调节支座、支杆；高精度调节镜架，稳定性<2′。
6.光相位差改变与控制装置：
内含相位差改变模块，可通过加载精确电压改变两个光束的相位差，相位差改变范围：大于2pi ，BNC外部控制接口，通过USB 串口控制。
7.实验手册及保修卡。
