辐射度学、光度学及色度学是现代光电信息转换、传输、存储、显示、测量与计量技术的基础，本实验的主要目的是使同学掌握“三度学”的基本概念、原理、物理量的互相转换关系、计算分析方法、测量仪器与测试计量方法等，培养学生利用相关知识、技术和仪器解决实际问题的能力。

索取报价2

点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系

027-8777 1662 sales@eanalyzer.com.cn

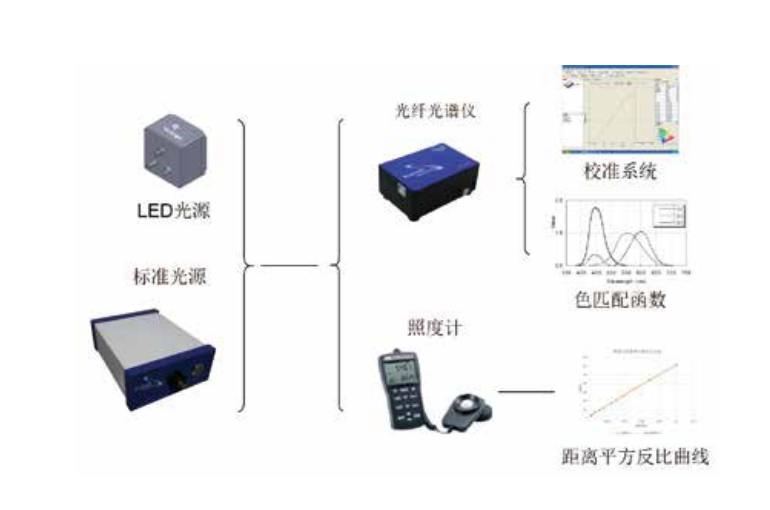

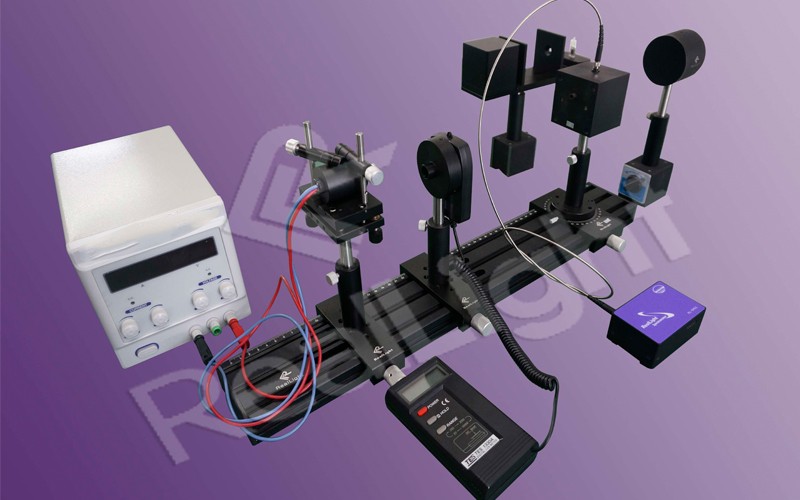

辐射度、光度与色度学综合实验

实验内容

1、光源辐射度测量实验；

2、光谱仪法测功率实验；

3、光度学基础实验；

4、光度学定律验证实验；

5、光源电光效率测量实验；

6、色度学基础实验。

实验知识点

辐通量、光通量、照度、发光效率、叠加性定律、距离平方反比定律。

实验参数

1、光纤光谱仪：波长范围：350~1000nm；光学分辨率：1nm；狭缝：25μm；光纤连接器：SMA905；探测器：2048像元阵列

CCD，每个像元14×200μm；信噪比：2000：1；全光谱；A/D分辨率：12bit；积分时间：4ms~6.5s；USB通讯与

供电，无需外部电源；具备外触发功能；功耗：250mA，5VDC；尺寸：91×60×34.5mm；重量：0.3kg。

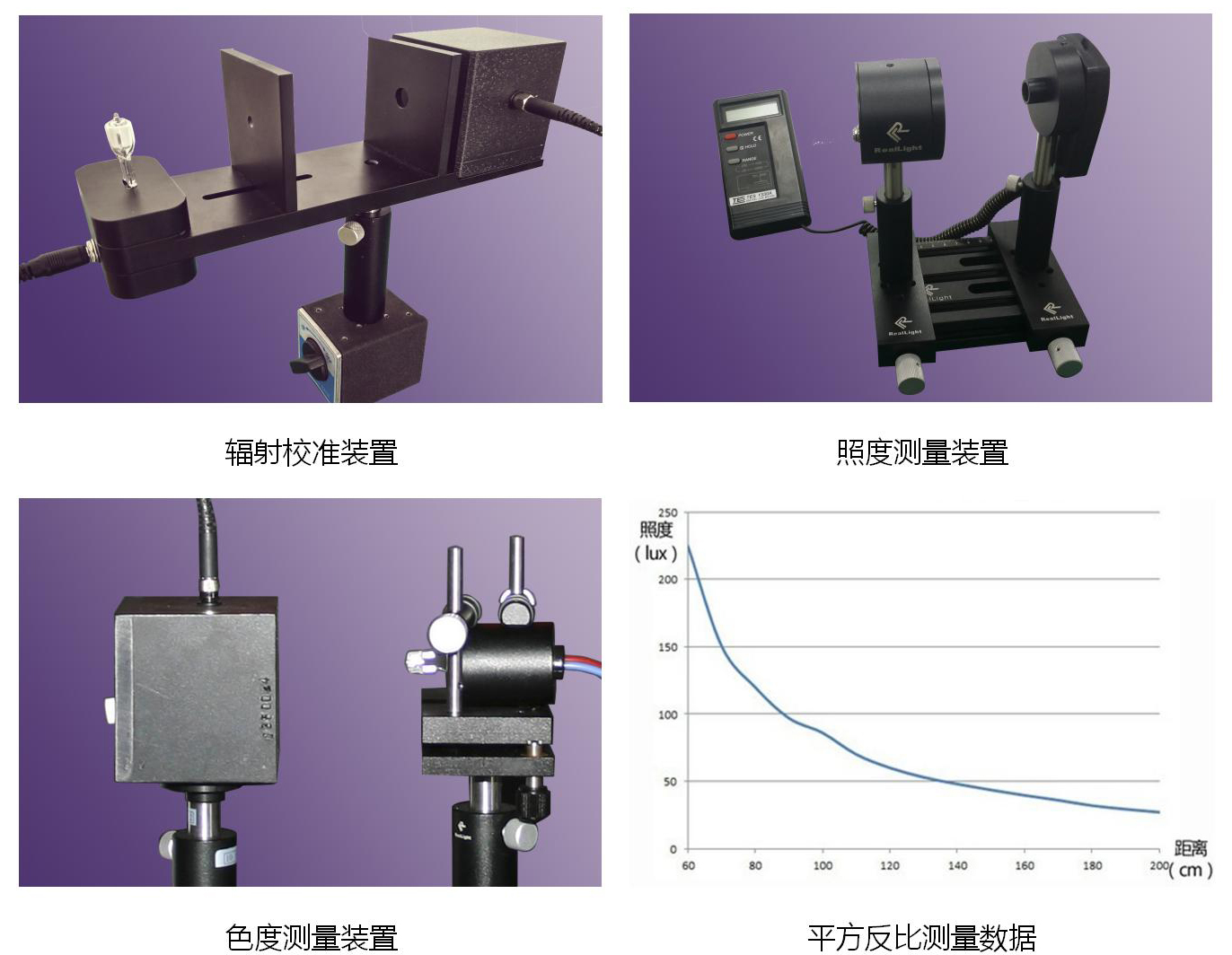

2、辐射校准装置：

定标距离150mm；定标波长范围：380～830nm；双光阑消杂散光；光阑孔径分别为5mm和10mm；含绝对辐射

标准灯及校准灯文件。

3、照度计: 3位半液晶显示；测量范围：20/200/2000/20000Lux；分辨率：0.01Lux；准确度：±3% rdg ± 0.5%

f.s.(<10,000Lux)、±4%rdg±10dgts(>10,000Lux)(以色温2856K标准平面灯校正)；重复性：2%；取样率：2次/秒；

探测器尺寸L×W×H=100×60×27mm；探测器响应波长：380~780nm。

4、辐射式积分球：使用高反射率漫反射涂料Spectraflect，有效光谱范围：350~2400nm，反射率：>98%@600nm，热稳定性100

℃，激光损伤阈值1.7J/cm ，内径50mm，两开口，采样口配置防尘盖和SMA905适配器，矩形外形设计，便于加

持使用。

5、光纤跳线：光纤芯径：400μm；数值孔径：0.22NA；长度：100±10cm；3mm铠甲护套；SMA905接头。

6、可调稳压电源：输入电压：220VAC；输出电压范围：0-12V自适应；输出电流范围：0-300mA可调；电压显示分辨率：0.01V；

电流显示分辨率：1mA；电流可通过旋钮调节、可通过使能开关控制；尺寸：110×58×173mm。

7、光源：白光/三色LED，P>1W，亮度连续可调。

8、机械组件：精密光学导轨：L×W=600×90mm，配套滑块、一维平移滑块、调节支座、支杆。

9、软件组件：光谱分析软件：可导入多种格式光谱文件，计算任意波段积分值，可用于功率计算；由光谱数据可得光通量值，

内置修正函数。

10、实验手册及保修卡。
