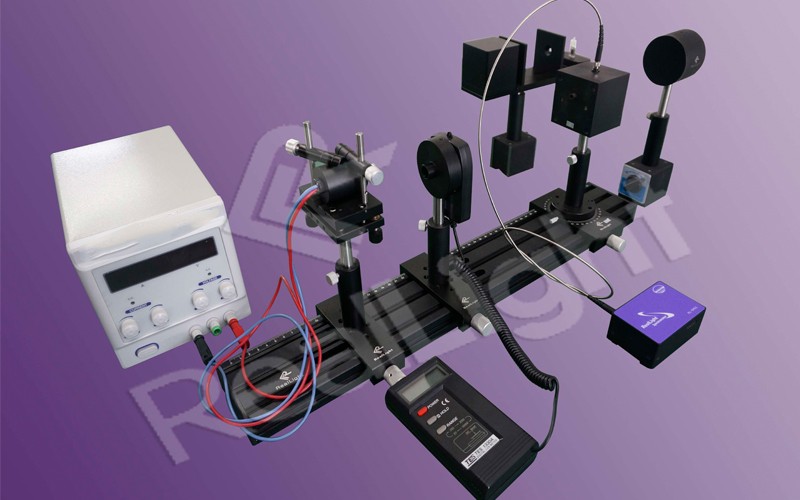

光的偏振与晶体光学基础综合实验
实验内容
1、线偏光的产生与马吕斯定律的验证实验；
2、波片的快慢轴标定实验；
3、偏振光的产生与检验实验；
4、不同偏振光相互转换实验；
5、琼斯矩阵的表示与计算实验；
6、晶体双折射与角度测量实验；

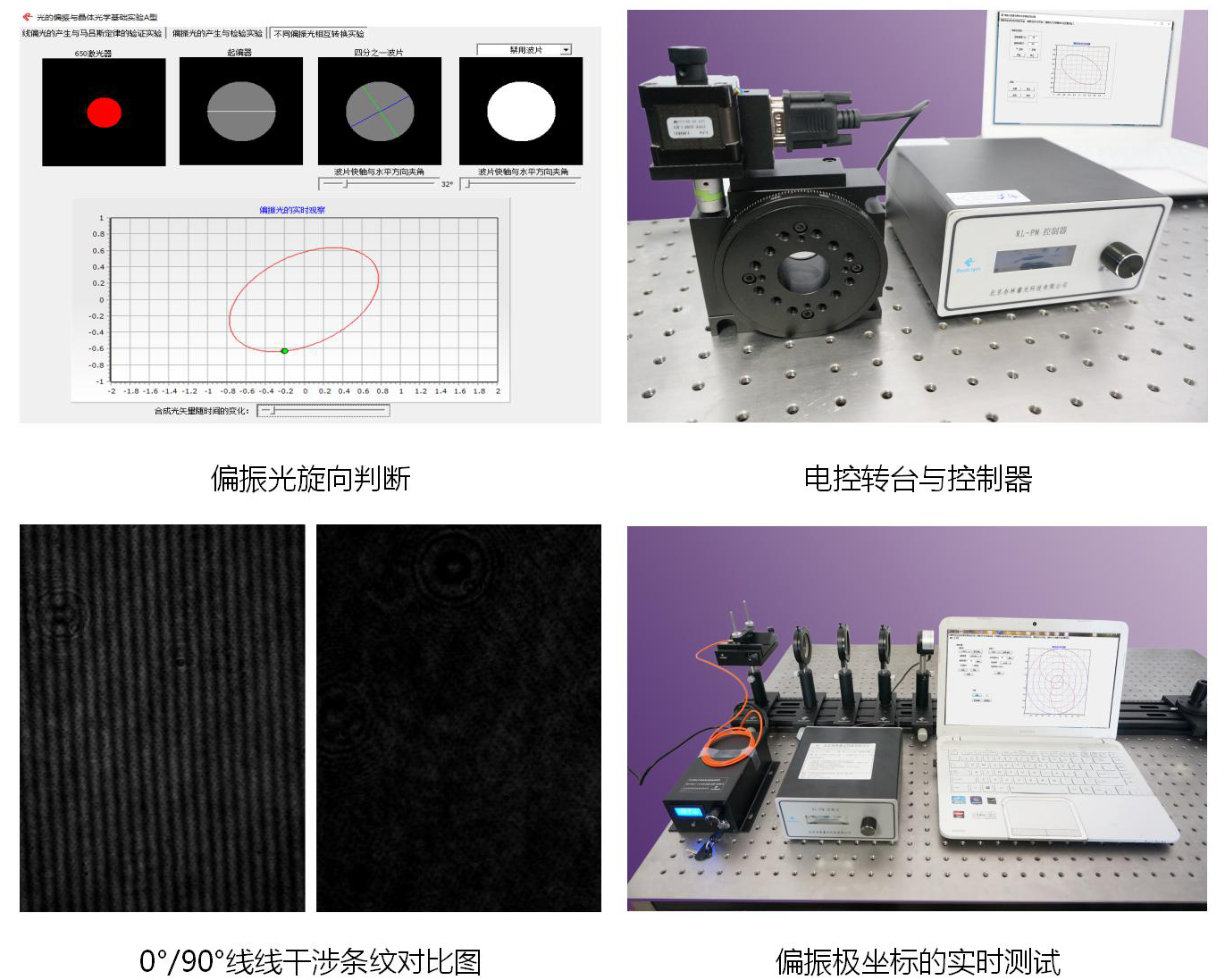

7、偏振极坐标的实时测试实验； （B 型）
8、线偏振光与线偏振光的干涉实验； （B 型）
9、同旋圆偏振光的干涉实验； （B 型）
10、偏振光干涉测量波片延迟量实验。 （B 型）
实验知识点
偏振光、线偏振光、马吕斯定律、椭圆偏振光、圆偏振光、不同偏振光的转换、波片、
晶体双折射、寻常光、非寻常光、琼斯矩阵、左旋右旋、偏振光干涉等。

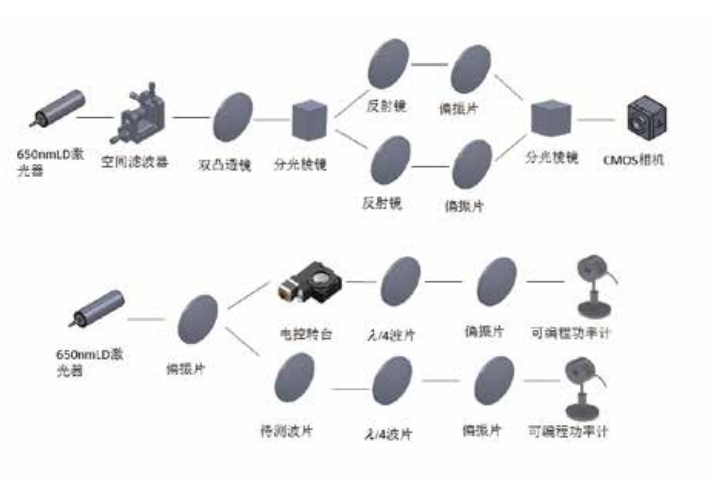

实验原理
实验参数
1.光源组件： 光纤耦合激光器：650nm，P>1.5mW，单模光纤，芯径4μm，TEM00，3mmPVC光纤保护套，光纤接头 FC/PC，光纤长度≥70cm。
2.光学组件： 变换透镜：Φ40mm，f=150mm，光洁度III 级； 分光棱镜：25.4×25.4×25.4mm，AR@400~700nm; 衰减片：透过率T=0.2～10%；· 窄带滤光片：半波宽50nm； 加强铝反射镜：Φ40mm.
3.可编程功率计： 显示屏显示内容为测量波长、自动/手动量程模式、衰减窗口状态、当前功率测量档位；测量精度0.1μW， 分辨率0.1μW，支持六挡量程；测量波长范围380~1100nm，功率测量范围 0-200mW；提供实时功率显示，长期功率检测，并显示测量时长、测量时间内的功率变化曲线，提供最大值、最小值显示，可导出excel数据； USB2.0操作通讯接口。
4.实验软件功能模块： 软件包含六大模块，分别为线偏振光的产生与马吕斯定律验证模块；偏振光的产生与检验实验模块；不同偏振光相互转换实验模块；偏振极坐标的实时测试实验模块；偏振光干涉实验模块；以及偏振光干涉测量波片延迟量实验模块。
5.电控转台：（B型）
5-1、转台：行程：360°，Φ60mm的台面，中心孔为Φ34mm，传动方式：涡轮涡杆（减速比1/180），最大速度：15°/秒，单向定位精度：0.01°，最大承重：3Kg；
5-2、电控单元：两相步进电机控制器，最高输出频率5KHz，AC220V输入，运动模式：连续模式与单步模式 可切换，驱动电流最大3A，细分数最大64，
通讯方式USB转RS232，显示方式：2行液晶，工作环境温度-10~+45℃，环境相对湿度45~85%RH，带上位机软件以及SDK。
6.CMOS相机：（B型） CMOS相机：分辨率1280×1024，量化深度10bit，像素大小5.2μm×5.2μm，USB2.0接口。
7.机械组件： 精密光学导轨：L×W=1200×90mm，配套滑块、一维移动滑块、调节支座、支杆；高精度调节镜架；CCD可 变衰减光阑：C接口；精密调整架：调节半导体激光器准直透镜；二维可调棱镜支架；激光管夹持器，二维俯仰可调，最大夹持Φ50mm 。
8.实验手册及保修卡。
