【杏林睿光】半导体泵浦固体激光综合实验
半导体泵浦固体激光器具有结构紧凑、转换效率高等特点，已经成为现代工业应用的主流激光器。
RealLight®应用全工业器件和科研级晶体设计的半导体泵浦固体激光综合实验具有系统开放、调整简
单、知识全面、可定量测量参数等特点。本实验适合用于光电相关专业《激光原理》相关课程的本科
实验教学或高职院校的实训教学。
索取报价2
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
027-8777 1662
sales@eanalyzer.com.cn
- 产品概述
- 配置选型
半导体泵浦固体激光综合实验
实验内容
1.半导体激光器泵浦源阈值及P-I特性测量实验；
2.半导体泵浦固体激光器搭建实验；
3.半导体泵浦固体激光器稳定腔特性实验
4.谐振腔腔长与阈值关系研究实验；
5.不同透过率输出镜对固体激光器影响研究实验；
6.可饱和吸收晶体被动调Q实验；
7.泵浦源功率对脉宽和重复频率影响研究实验；
8.半导体泵浦固体激光器倍频实验；
9.最佳倍频效率调节及测量实验。
实验知识点
半导体激光器阈值特性、泵浦源效率与输出功率、激光工作 物质、光学谐振腔与 稳定性条件、光学谐振腔损耗、被动调 Q技术、倍频技术。

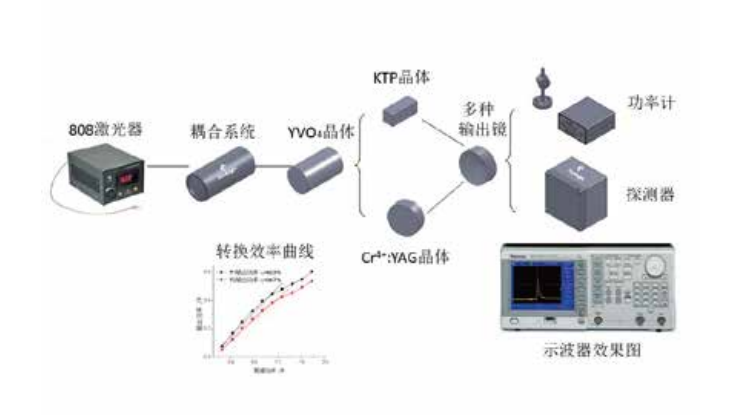

实验原理
设备参数

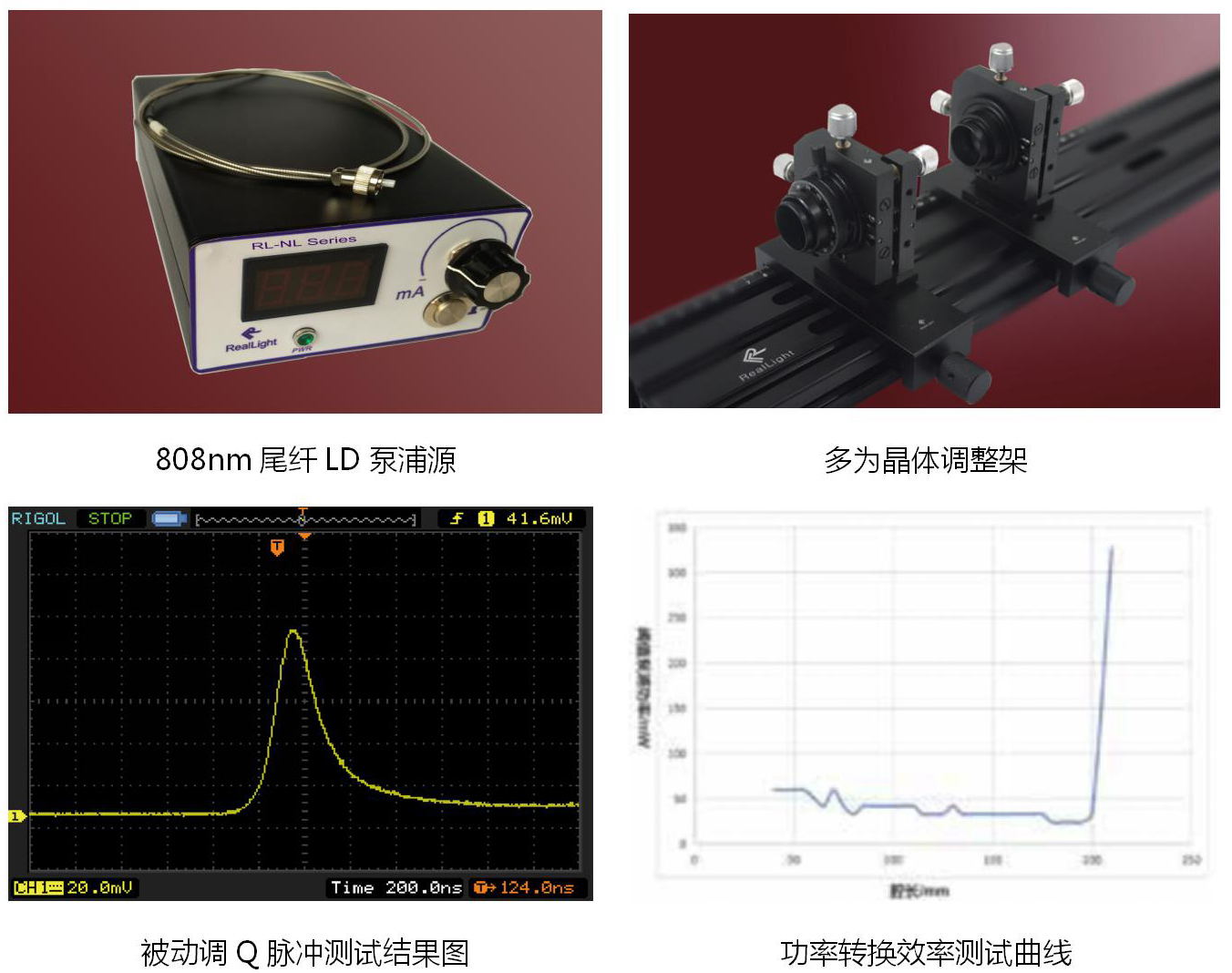

1.泵浦源组件： IEC60825-1，Class3B级光纤耦合半导体激光器：808±3nm，阈值电流<150mA，集成RT，氮气密封，105μｍ芯径，0.22NA，光
纤接头SMA，3mmPVC光纤保护套，光纤长度≥70cm，配套一体式电源。泵浦出1064nm激光功率≥200mW，倍频出532nm激光
功率≥20mW。
2.光纤准直聚焦镜头： 校准波长808nm，镀膜范围780-1080nm，光纤接口SMA905，适配光纤105μm芯径，NA.0.22，物像比1：1，工作距离15mm，外
形尺寸D25x43mm。
3.谐振腔调整用指示激光器： 650nm，P>1mW，光斑输出1mm。
4.激光晶体组件：
4-1、激光晶体：5mm长 Nd:YVO4晶体；1064nm偏振度优于100:1，光光转换效率优于40%；532nm倍频转化效率>5% 。可以实
现532nm定量测量；
4-2、被动调Q晶体：Cr4+:YAG晶体，T0=90%，调Q脉宽：＜500ns；
4-3、倍频晶体：KTP晶体，2×2×5mm，AR@1064nm。
5.激光输出镜: 5-1、Ф20mm；T=3%@1064nm、8%@1064nm二种各一片； 5-2、Ф10mm；532nm短波通输出。
6.可编程功率计： 显示屏显示内容为测量波长、自动/手动量程模式、当前功率测量档位；支持六挡量程；测量波长范围380~1100nm，功率最大量
程500mW；提供实时功率显示，长期功率检测，并显示测量时长、测量时间内的功率变化曲线，提供最大值、最小值显示，可导
出excel数据；USB2.0操作通讯接口。
7.高速脉冲探测器： 响应波长400~1100nm，5ns响应速度，直流耦合。
8.红外显示卡一张： 红外磷材料、30×50mm、观察波长范围800-1400nm、并且具有高亮度，高对比度及边缘明锐度强的特点，脉冲损坏阈值
0.50J/cm ，连续损坏阈值：1.0kW/cm 。
9.激光防护镜组件： 防护波段：1064nm&532nm。进口吸波纳米材料与PC合成，光密度值较高，衰减率较高，吸收式防护，全方位保护各种波段的激
光和强光，光学安全性能完全满足GJB1762-93标准。
10.机械组件： 四维晶体调节架，中心高50mm，通光孔径Ф25.4mm，稳定性<2′； 二维腔镜调整架，中心高50mm，通光孔径Ф20mm，稳定性<2′；
五维晶体调节架，中心高50mm，通光孔径Ф25.4mm，稳定性<2′； 精密光学导轨： 90mm宽，配套滑块。

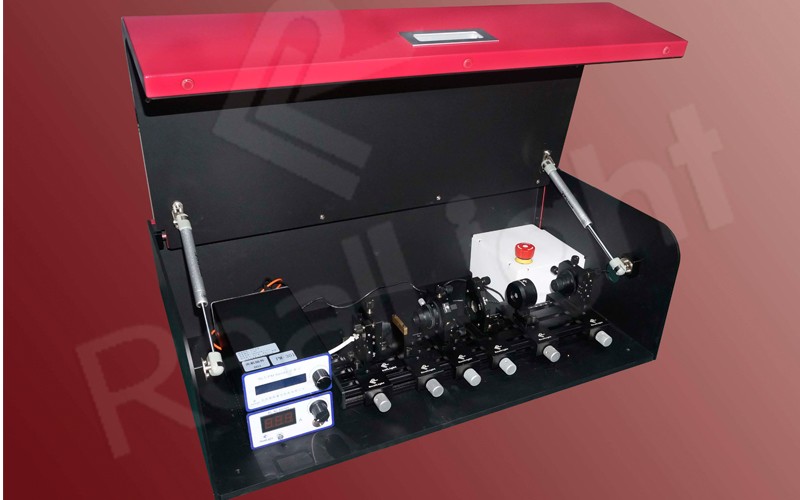

11.专用实验机箱，外部烤漆处理，内部黑色无光漆面处理。
12.实验手册及保修卡。
