【杏林睿光】氦氖激光综合实验
半导体泵浦固体激光器具有结构紧凑、转换效率高等特点，已经成为现代工业应用的主流激光器。
RealLight®应用全工业器件和科研级晶体设计的半导体泵浦固体激光综合实验具有系统开放、调整简
单、知识全面、可定量测量参数等特点。本实验适合用于光电相关专业《激光原理》相关课程的本科
实验教学或高职院校的实训教学。
索取报价2
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
027-8777 1662
sales@eanalyzer.com.cn
- 产品概述
- 配置选型

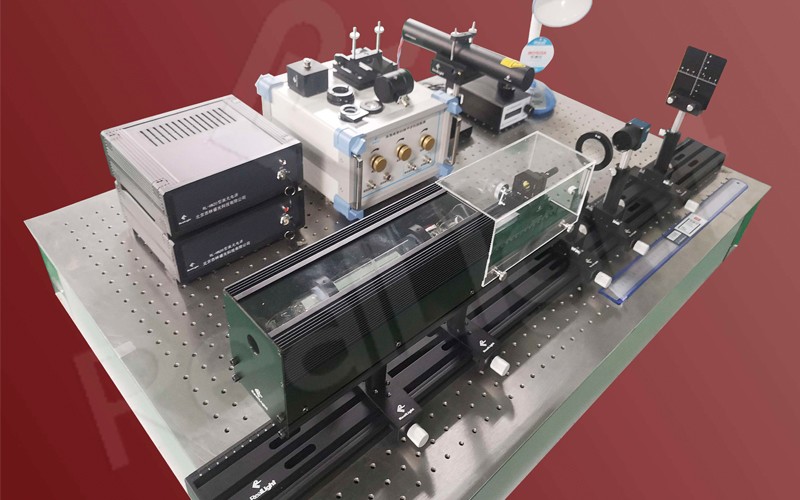

氦氖激光综合实验
实验内容
1.半导体激光器泵浦源阈值及P-I特性测量实验；
2.半导体泵浦固体激光器搭建实验；
3.半导体泵浦固体激光器稳定腔特性实验
4.谐振腔腔长与阈值关系研究实验；
5.不同透过率输出镜对固体激光器影响研究实验；
6.可饱和吸收晶体被动调Q实验；
7.泵浦源功率对脉宽和重复频率影响研究实验；
8.半导体泵浦固体激光器倍频实验；
9.最佳倍频效率调节及测量实验。

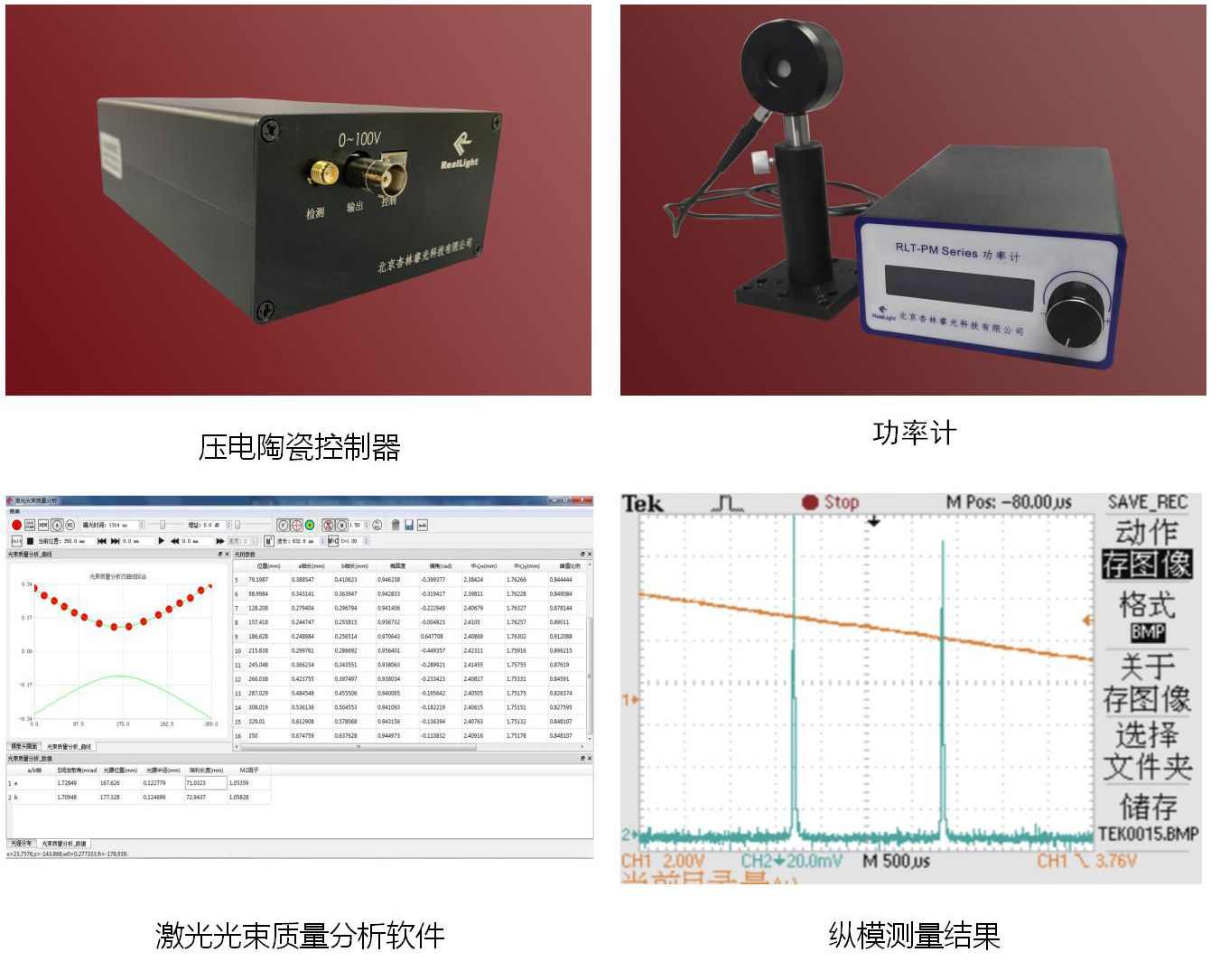

实验效果
实验知识点
激光器的基本组成、激光工作物质、泵浦源、光学谐振腔、 激光功率、激光横模、激光纵模、偏振态、正交偏振、高斯光束参数（直径、束腰、发散角）、
高斯光束变换、共焦球 面扫描干涉仪、自由光谱区。

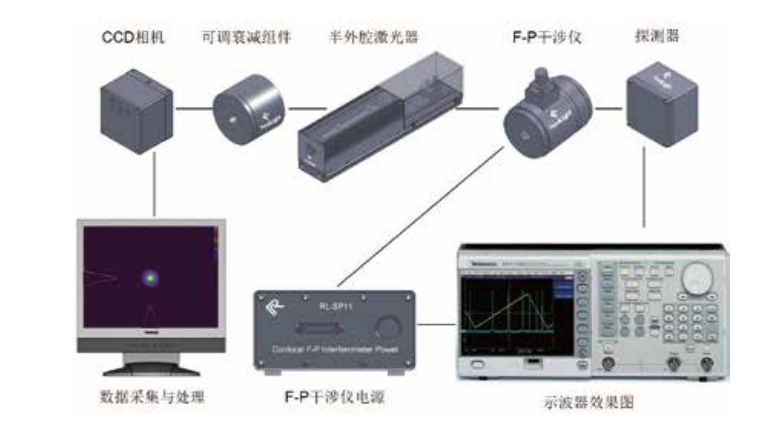

实验原理
设备参数
1.光源组件： 1-1、氦氖激光器：波长632.8nm，P>1.5mW，TEM00，全保护安全高压插头，双开关设计（安全钥
匙、按键），符合CE要求； 1-2、可变模式氦氖激光器：增益管长270mm，布鲁斯特窗，可实现模式包括 TEM00、TEM01、
TEM10、TEM11等。
2. FPS共焦球面扫描干涉仪组件： 精细常数>100，自由光谱区2.48GHz；锯齿波发生器线性小于<10%，锯齿波电压范围0-150V，偏置
电压0-150V可调，频率0-100Hz可调，探测器带宽1MHz，一级信号放大。
3.光斑参数测量及计算系统： 3-1、光斑质心位置、一维光强分布曲线、能量分布二维伪彩色显示，三维立体显示、光斑水平以及
垂直宽度； 3-2、可计算光斑束腰宽度、束腰位置、远场发散角、M 因子以及瑞利长度，USB2.0软件锁； 3-3、半外腔虚拟仿真模块，
可进行半外腔氦氖激光器虚拟调节，可观察功率和光谱实时变化。
4.光学组件： 偏振片：Φ25.4mm，K9玻璃窗口，AR@400nm~700nm，消光比>400:1； 高斯光束变换透镜：Φ20-40mm，f=50.8mm~150mm，光洁度III级；
衰减片：透过率T=0.2-10%；窄带滤光片：半波宽50nm。
5.探测器组件： 可编程功率计：显示屏显示内容为测量波长、自动/手动量程模式、衰减窗口状态、当前功率测量档
位；测量精度0.1μW，分辨率0.1μW，支持六挡量程；测量波长范围380~1100nm，功率测量范围 0~200mW；提供实时功率显示，长期功率检测，并显示测量时长、测量时间内的功率变化曲线，提供最大值、最小值显示，可导出excel数据；USB2.0操作通讯接口； CCD相机：分辨率1292×964，像素大小3.75×3.75μm，外形29×29×29mm，1/3 inch ， 43fps@1292×964，12bit，快门时间20μs~1s，USB3.0接口。
6.机械组件： 精密光学导轨：L×W=1200×90mm，配套滑块、一维移动滑块、调节支座、支杆；CCD可变衰减光
阑：C接口；二维可调棱镜支架；激光管夹持器，二维俯仰可调，最大夹持Φ50mm 。
7.实验手册及保修卡
