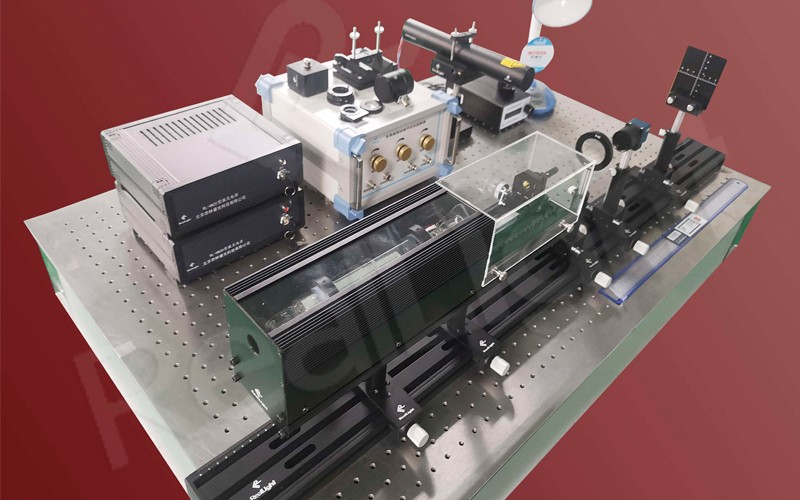

【杏林睿光】灯泵YAG激光调Q综合实验
灯泵YAG固体激光器是现在工业上常用的一款固体激光器。闪光氙灯泵浦激光器功率高，使用方便，已经普遍应用于加工制造等领域。 RealLight®实验产品配套纳秒快速探测器，可对脉冲进行定量测量，由于灯泵激光器输出能量较大，本实验设计时特殊考虑了对强激光防护的设计。本实验适合配套激光原理课程本科生专业实验或高职院校进行实训教学。
索取报价2
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
027-8777 1662
sales@eanalyzer.com.cn
- 产品概述
- 配置选型
灯泵YAG激光调Q综合实验
实验内容
1、灯泵YAG激光器谐振腔调谐实验；
2、灯泵YAG激光器参数测量实验；
3、激光器腔镜最佳输出透过率选取实验；
4、电光调Q实验；
5、调Q脉冲参数测量实验；
6、激光倍频实验。

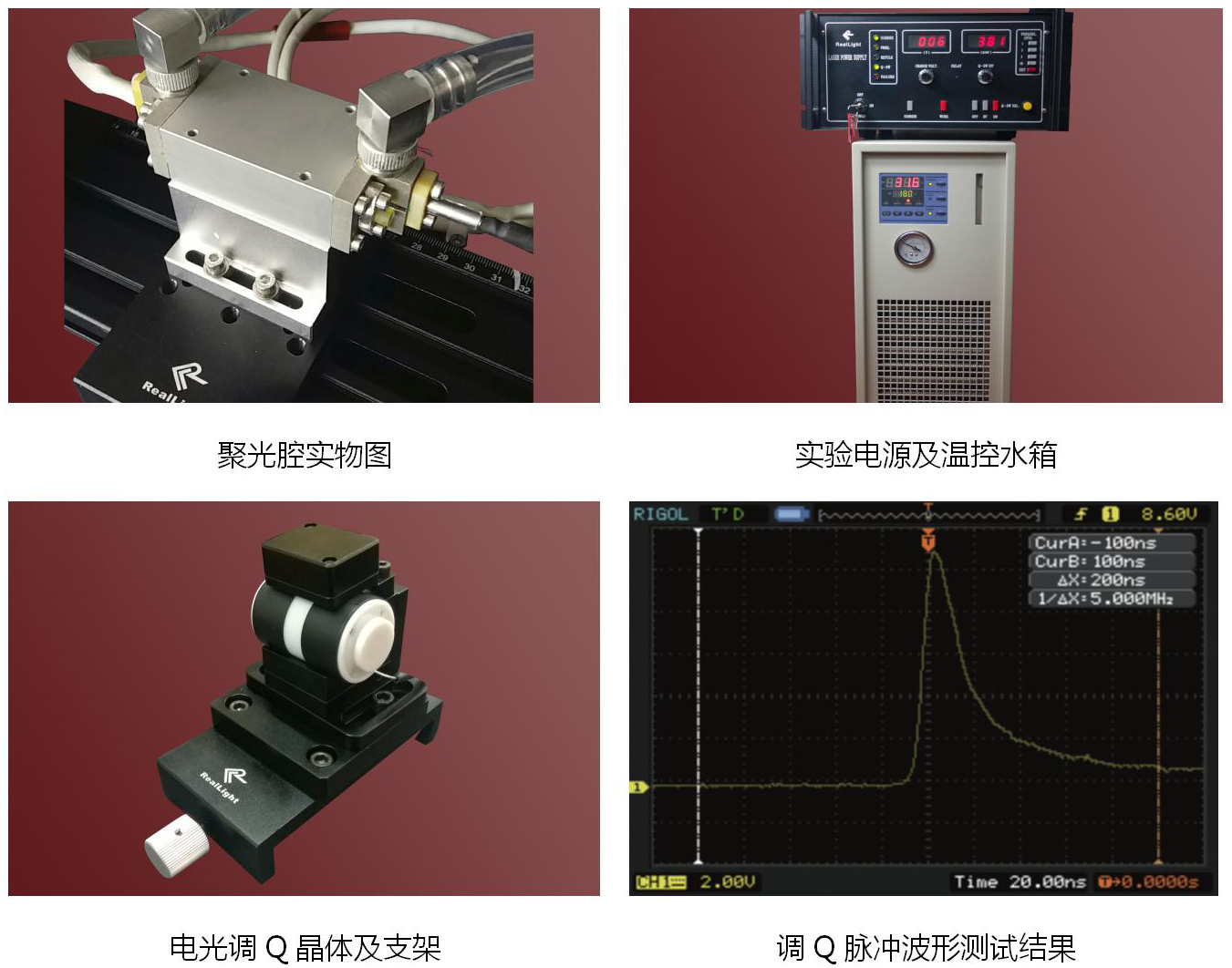

实验效果
实验知识点
光学谐振腔、最佳透过率、倍频、电光晶体调Q、 半波电压、脉宽、重复频率、峰值功率。

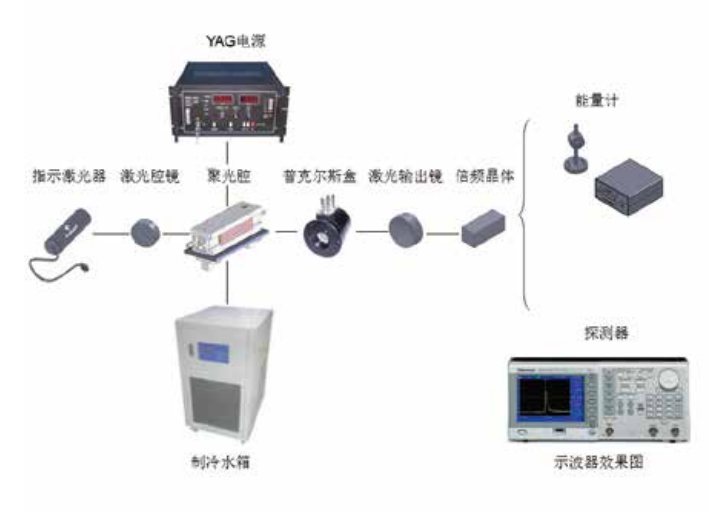

实验原理
设备参数
1.光源组件： 激光波长：532nm、1064nm；输出能量：600mJ(1064nm，静态)，200mJ(1064nm，动态)，100mJ(532m，动 态)；光束发散角：≤5mrad； 准直激光器：650nm，P>1mW，光斑输出1.5mm。
2.电源组件： 激光电源：触摸屏控制，充电电压600V（常规），单路输出，输出平均功率1kW，储能电容:8200μF/450V，放电频率1-10Hz连续可调；放电脉宽150-250μs连续可调，调Q延时可调。
3.探测器组件： 100M 探测器（5ns探测器） ：光谱响应曲线400~1100nm，响应度5ns，自带一级放大器；
激光能量计：光谱范围0.19~11μm，石墨探头，四档量程19.9mJ、199.9mJ、1.999J、19.99J。最小分辨率10μJ。
4.调Q晶体组件： 调Q方式：电光调Q；调Q晶体：KDP晶体；半波电压：3800V；脉冲宽度：<20ns；配套装用安装卡具。
5.光学组件： 激光输出镜Ф20mm，T=80%@1064nm，T=60%@1064nm，T=40%@1064nm，三种透过率；
起偏器：Φ30mm，AR@1064nm，消光比500:1； 倍频晶体：KTP，尺寸6x6x5mm。
6.机械组件： 精密光学导轨：L×W=600×90mm，配套滑块，高精度调节镜架； 专用的调Q晶体同侧四维调整机构，精度0.002mm。
7.激光防护镜组件： 防护波段：1064nm&532nm。进口吸波纳米材料与PC合成，光密度值较高，衰减率较高，吸收式防护，全方位保护各种波段的激光和强光，光学安全性能完全满足GJB1762-93标准。
8.实验仪器外壳： 外形尺寸：L×W×H=820×480×350mm，上开盖气动支杆连接，展开角度130°，10mm厚铝制面包板，外部紫色烤漆处理，内部黑色无光漆面处理，单块铝合金底座安装，可配套安装平板电脑支架；五孔专业排插，工业防雷防浪涌，三级防雷抗电涌；电源支架可放置多款配套电源，并可做器件收纳用途。
9.实验手册及保修卡。
