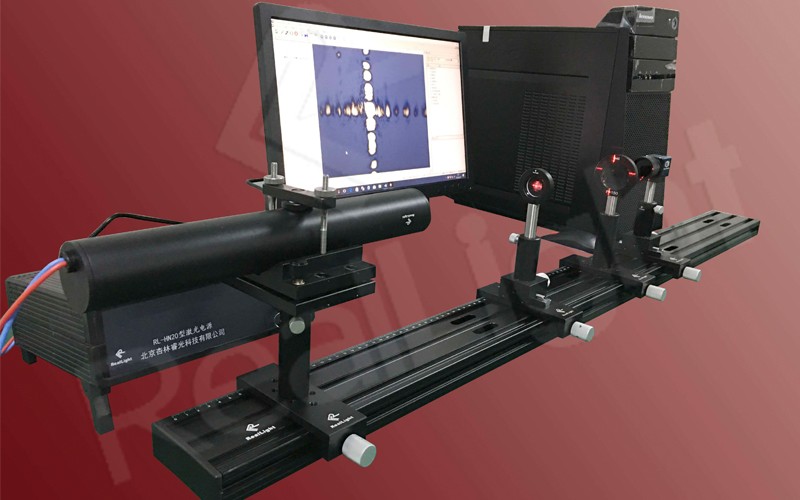

【杏林睿光】激光光束质量分析与传输变换实验
随着人们对激光器研究的深入，光束质量作为评价激光光束性能的重要技术指标成为了研究关注的重点。RealLight®推出激光光束质量与传输变换实验，根据激光光束测试的国际标准（ISO），对光斑宽度及光强分布进行测量，介绍计算激光束腰位置及宽度、发射角、M2因子的方法，并讲解了高斯光束通过薄透镜变换的原理。实验内容紧贴《激 光原理及应用》课程相关知识点，将理论计算和实际测量相结合，培养学生的动手能力，是光电专业实验教学的理想设备。
索取报价2
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
027-8777 1662
sales@eanalyzer.com.cn
- 产品概述
- 配置选型
实验内容
1、高斯光束基本参数的测量；
2、高斯光束的传播特性；
3、高斯光束的扩束准直与聚焦；
4、光束质量分析。
实验效果
实验知识点
高斯光束、截面光强、光束半径、等相位面、瑞利长度、 远场发散角、q参数、 光束变换、扩束准直、光束质量因子。

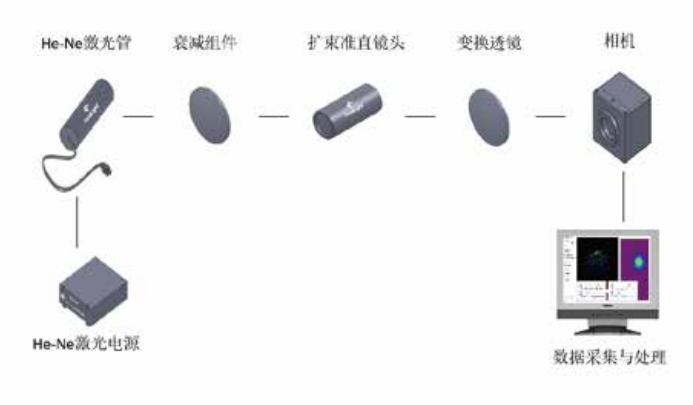

实验原理

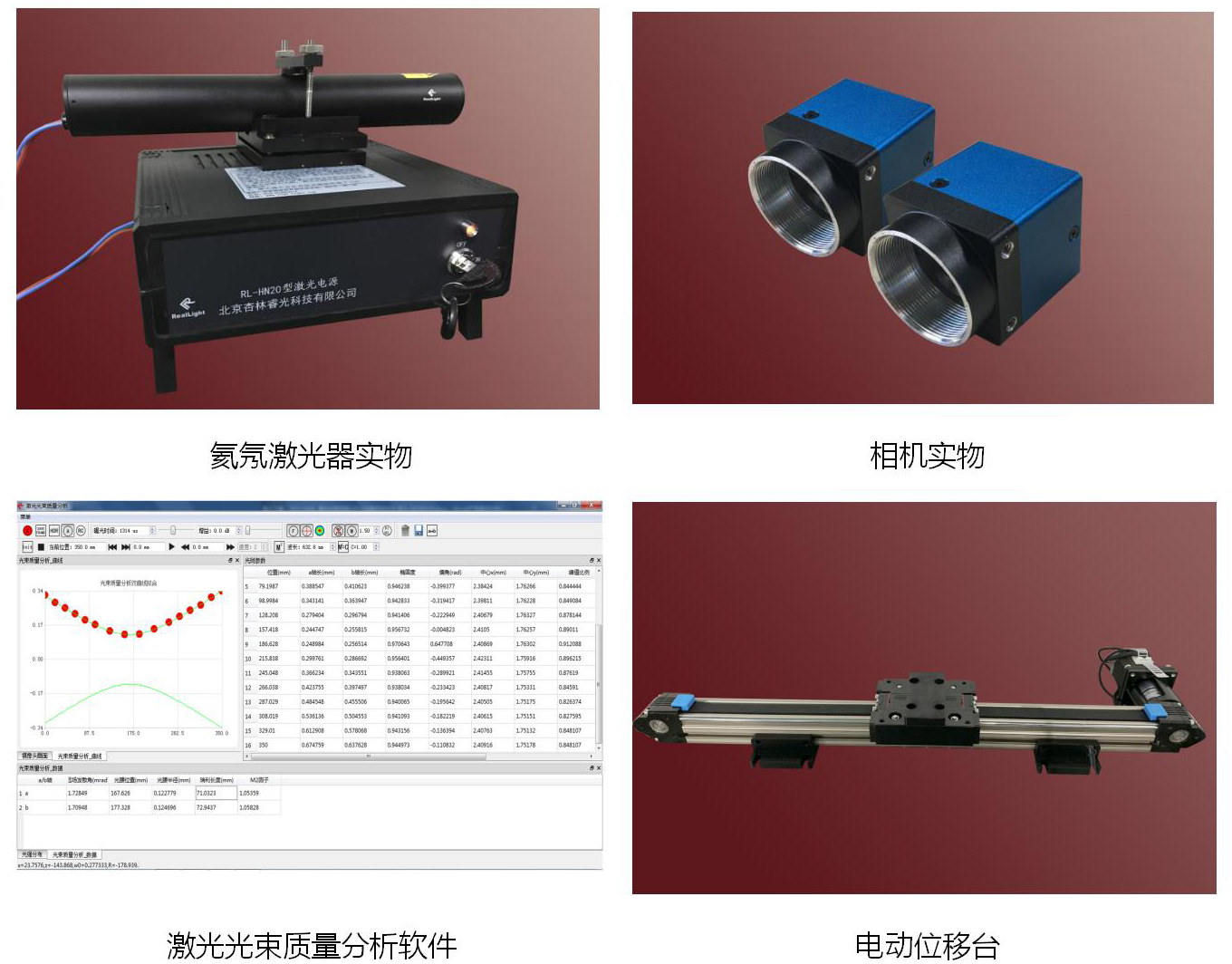

设备参数
1.光源组件： 氦氖激光器：波长632.8nm，P>1.5mW，TEM00，全保护安全高压插头，双开关设计（安全钥匙、按键），符合CE
要求。
2.光学组件： 变换透镜：Φ40mm，f=350mm，光洁度III级； 全铝反射镜：Φ40mm； 衰减片：透过率T=0.2-10%；
3.探测器组件： CMOS相机：分辨率1292×964，像素大小3.75×3.75μm，外形29×29×29mm，1/3 inch ，43fps@1292×964，
12bit，快门时间20μs~1s，USB3.0接口。
4.光斑参数测量及计算系统： 4-1光斑质心位置、一维光强分布曲线、能量分布二维伪彩色显示，三维立体显示、光斑水平以及垂直宽度；
4-2可计算光斑束腰宽度、束腰位置、远场发散角、M 因子以及瑞利长度， USB2.0软件锁。
5.机械组件： 精密光学导轨：L×W=600×90mm，配套滑块、一维移动滑块、调节支座、支杆、高精度调节镜架；
电控平移台及控制器：行程400mm，重复定位精度＜0.05mm，负载＜10kg； 激光管夹持器：二维俯仰可调，最大夹持Φ50mm 。
6.实验手册及保修卡。
