【杏林睿光】光纤激光器综合实验
光纤激光器具有体积小、重量轻、光束质量好、效率高和免维护等特点，成为近年来进展最快的一类新型激光器，在工业、医疗、军事、通信 等诸多领域已获得重要应用，是传统固体激光器最有力的竞争者。本实验系统采用模块化设计，集设计性、综合性和创新性于一身，既能够满足物理、光电类本科专业开设《激光原理》、《激光器件》等课程相关实验的需要，也能够为大学生提供一个开展课外科技创新活动的平台。
索取报价2
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
027-8777 1662
sales@eanalyzer.com.cn
- 产品概述
- 配置选型
实验内容
1、半导体激光器泵源P-I特性曲线测量实验；
2、前向泵浦光纤激光器搭建与调试实验；
3、光纤激光器输出功率特性曲线测量实验；
4、掺镱光纤对915nm和976nm泵浦吸收效率对比实验；
5、光纤激光器自调Q与自锁模实验。
实验效果
实验知识点
LD激光器P-I曲线、LD的温度特性；光纤模式、模场半径、数值孔径（NA）、光纤耦合；光学谐振腔、激光阈值、光-光转换效率、 横模；可饱和吸收、自调Q、自锁模、脉宽、重复频率、峰值功率；自发辐射谱、受激辐射谱、谱线宽度（3dB）。

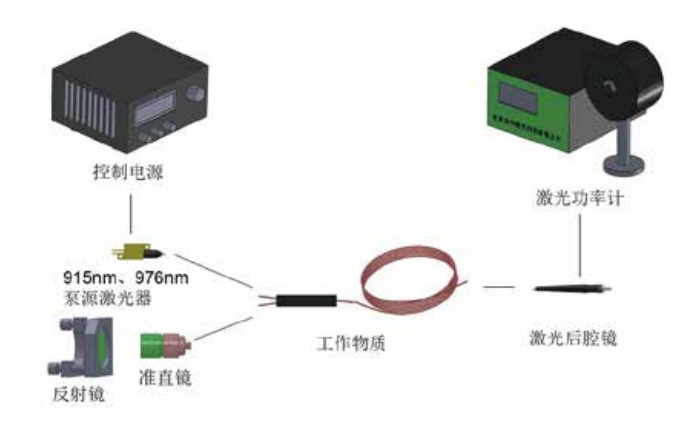

实验原理
设备参数
1.光源组件： 锁波长激光器：中心波长976nm，含VBG锁波长模块，波长精度±0.5nm，P>2W，105/125μm光纤输出，内部含PD，
可通过驱动电源实现泵源功率实时监控； 半导体激光器：中心波长915±5nm，P>2W，105/125μm光纤输出，内部含PD，可通过驱动电源实现泵源功率实
时监控； 准直激光器：650nm，P>1mW，光斑输出Ф1.5mm。
2.激光工作物质： 掺镱（Yb）双包层光纤：内包层直径125μm~128μm，NA0.46；纤芯直径10μm，纤芯NA0.08。
3.泵浦耦合器件： 多模泵浦耦合器：信号光1040nm~1080nm，泵浦光800nm~1000nm；泵浦输入光纤105/125μm；
信号光传输光纤10/125DCF，内包层NA0.46，纤芯 NA0.08； 分束器组件：可实现1:99高精度分光。
4.光学组件： 高反射镜：1030~1100波段反射率大于99%； 光纤准直镜：工作波长650nm，FC/PC接口，输出光斑1mm。
5.机械组件： 四维晶体调节架，中心高50mm，通光孔径Ф25.4mm，稳定性<2′； 二维腔镜调整架，中心高50mm，通光孔径Ф20mm，稳定性<2′；
侧推平移台：65×65mm台面，一维侧推，行程±12.5mm，读数精度0.01mm； 精密光学导轨：L×W=600×90mm，配套滑块。
6.探测器组件： 高速脉冲探测器：响应波长400~1100nm，5ns响应速度；激光功率计：针对教学实验设计，符合实验要求，测量精度可达0.1mW，
采用220V/50Hz电源，使用便捷，稳定性高。
7.激光防护组件： 防护波段：1064nm&532nm。进口吸波纳米材料与PC合成，光密度值较高，衰减率较高，吸收式防护，
全方位保护各种波段的激光和强光，光学安全性能完全满足 GJB1762-93标准。
8.实验手册及保修卡
