【杏林睿光】拉曼光谱检测实验
瑞利散射、拉曼散射、拉曼频移、波数、特征峰、分子振动、弹性碰撞、非弹性碰撞、斯托克斯线、反斯托克斯线、荧光背景光谱
索取报价2
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
027-8777 1662
sales@eanalyzer.com.cn
- 产品概述
- 配置选型
实验内容
1、拉曼激光器测试实验；
2、拉曼探头原理与使用实验；

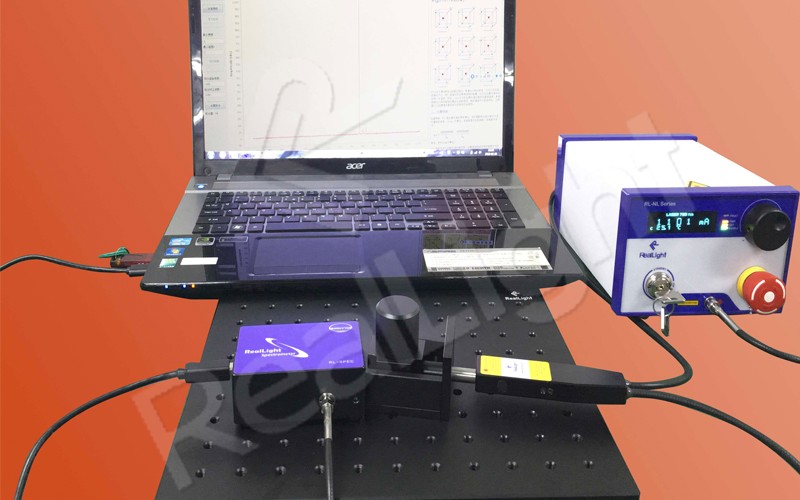

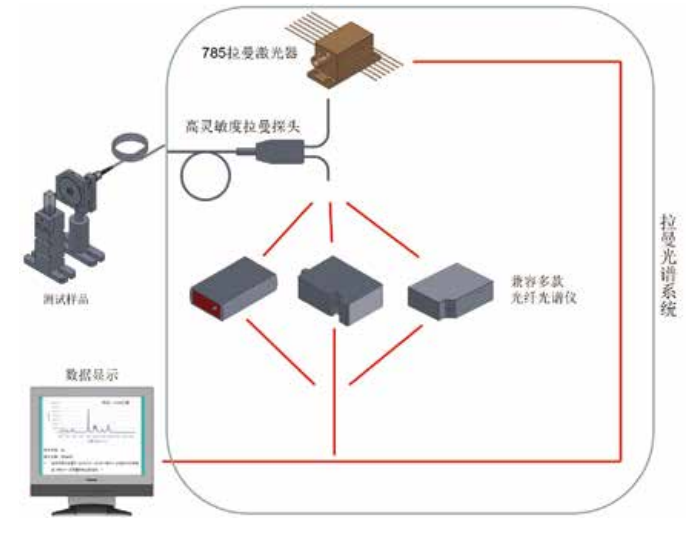

3、拉曼测试系统搭建实验；
4、四氯化碳拉曼光谱测量实验；
5、乙醇拉曼光谱测量实验；
6、塑料标样拉曼光谱测量实验；
7、标样数据库匹配与鉴别实验。

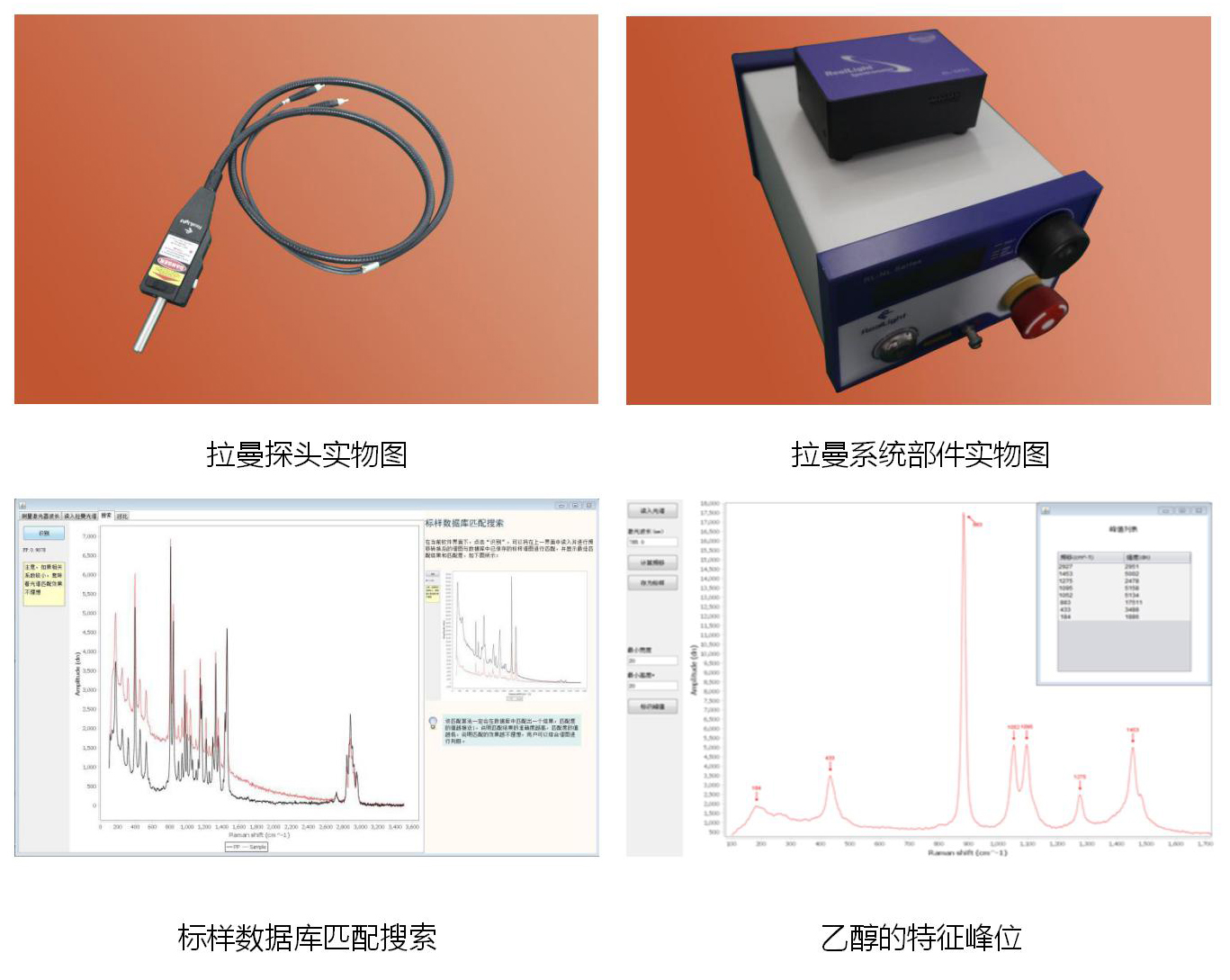

实验效果
实验知识点
瑞利散射、拉曼散射、拉曼频移、波数、特征峰、分子振动、弹性碰撞、非弹性碰撞、斯托克斯线、反斯托克斯线、荧光背景光谱
设备参数
1.光源组件： 拉曼激光器：波长:785±0.5nm；光谱宽度：≤0.1nm；输出功率:0~500mW；功率稳定性：
±0.1mW@8H；频率稳定性：7pm@8H；电源：电流锁定范围：0~1.2A可调；TEC控温温度锁定范围：
15~40℃；波长随温度特性：0.07nm/℃。可提供功率,光谱稳定性测试数据。
2.光纤光谱仪： 波长范围：350~1000nm；光学分辨率：1nm；狭缝：25μm；光纤连接器：SMA905；探测器：
2048像元阵列CCD，每个像元14×200μm；信噪比：2000：1；全光谱；A/D分辨率：12bit；积分时间： 4ms~6.5s；
USB通讯与供电，无需外部电源；通过CE认证；具备外触发功能；功耗：250mA，5VDC； 尺寸：91×60×34.5mm；重量：0.3kg。
3.拉曼探头：
拉曼光谱检测范围：200~4000cm ；工作距＞5mm；截止深度＞OD6；耦合效率>50%；探测光纤芯径
200μm，适用波长：VIS-NIR；激发光纤芯径105μm，适用波长：VIS-NIR；SMA905接口；光纤长度
110±30cm；不锈钢聚焦探头探棒。
4.拉曼光谱测试功能模块：
背景扣除功能；光谱采集功能；自动寻峰功能；数据库与特征峰值匹配计算；标样数据库匹配计算； 2~5种物质拉曼光谱对比分析。
5.测试样品： 四氯化碳液体封样，乙醇液体封样、聚对苯二甲酸乙二醇酯、高密度聚乙烯、聚氯乙烯、聚乙烯、聚丙
烯和聚苯乙烯。
6.测试平台组件： 拉曼测试样品池，光学平板，调整架，干板夹，支杆套筒。
7.实验手册及保修卡
