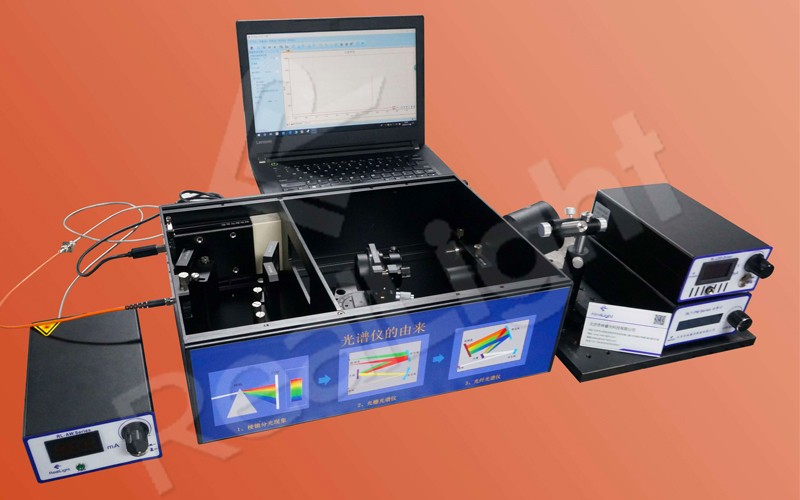

【杏林睿光】组合式光纤光谱仪综合实验
光谱仪是通过色散元件将电磁辐射分离出特征光谱并进行强度测定的仪器。主要由狭缝，色
散系统，成像系统等核心要素组成。RealLight®最新开发的组合式光纤光谱仪系统以光学原理为
基础、精密机械为构架、光电信号处理为依托有机的将光-机-电-算-控知识点应用化融合。用户
可以通过选择不同宽度的入射狭缝和不同线对数的光栅，实现如高分辨率、宽光谱/特定波长、
高灵敏度的专业定制化应用测量。实验不仅能做原理类教学，而且可实现例如光源颜色测量、拉曼物质鉴别测量、吸光度测量、透过率测量、荧光测量等多种不同应用的精确测量，为新型人才培养建立开放化、创新型的专业实验平台
索取报价2
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
027-8777 1662
sales@eanalyzer.com.cn
- 产品概述
- 配置选型
实验内容
1、光谱仪组装调试实验；
2、光谱仪波长校准实验；
3、光谱仪波长范围测量及调节实验；
4、可见光波段分辨率优化实验；
5、高低分辨率光谱仪极限分辨率计算与测量实验；
6、透过率测量实验；
7、辐射度校准实验；
8、颜色测量实验；
9、可拓展实验：吸光度测量、荧光测量、拉曼测量 （拓展实验所用器件非标配）。

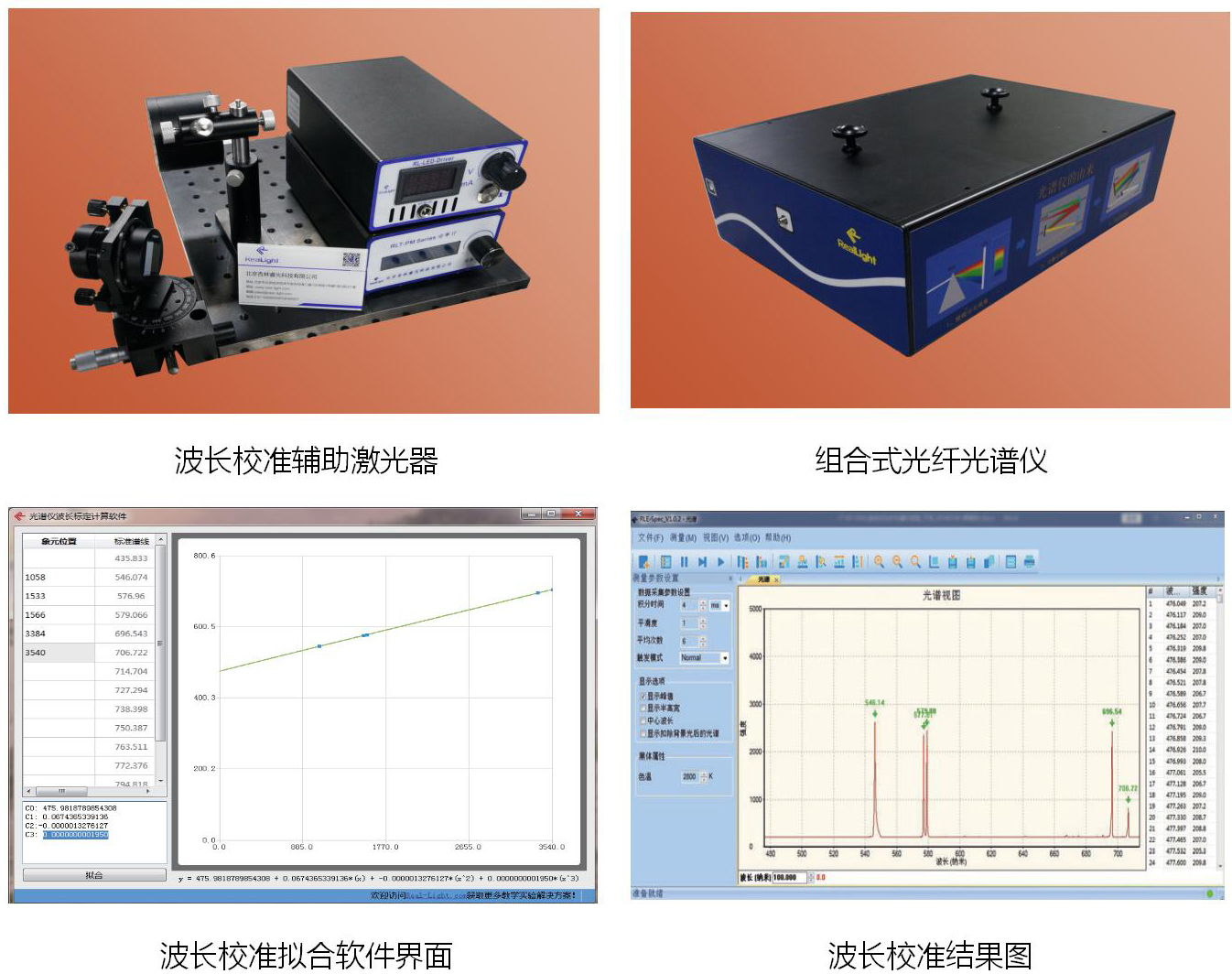

实验效果
实验知识点
光谱仪结构、光谱仪使用、波长校准、辐射校准、颜色测量、波长范围、分辨率、 灵敏度、线阵CCD、 原子发射光源

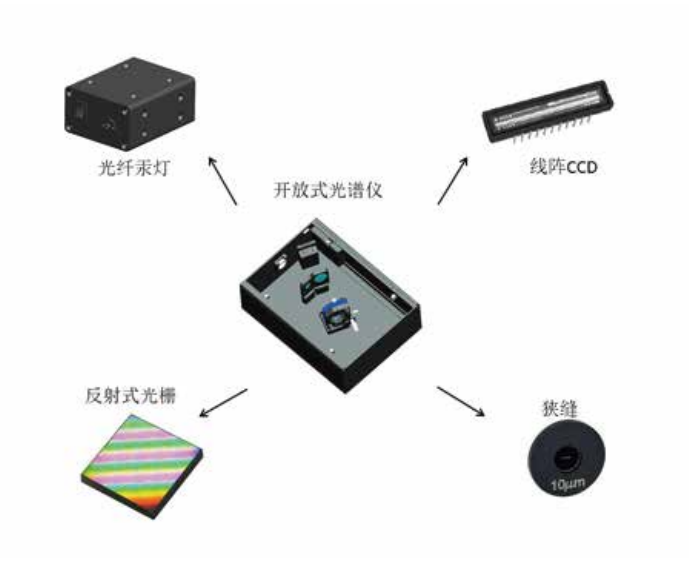

实验原理
设备参数
1.低线对数反射式光栅： 闪耀波长500nm，在闪耀波长下光栅效率高达60%，600Grooves/mm，Blaze Angle：4° 18'，低鬼影：小于主反
射的0.5%。
2.高线对数刻划衍射光栅： 闪耀波长600nm，在闪耀波长下光栅效率高达60%，1200Grooves/mm，Blaze Angle： 4° 18'，低鬼影：小于主
反射的0.5%。
3.高分辨率精密狭缝： 缝宽为25μm，直线度<0.5μm/mm。
4.高灵敏度精密狭缝： 缝宽为50μm，直线度<0.5μm/mm。
5.窄线宽半导体激光器： 波长650nm，输出功率0~2mW连续可调，线宽＜0.9nm，功率稳定性1.5%@8H，具有缓启动、短接保护功能。
6.TOSHIBA TCD1304线阵CCD： 3648个像元，每个像元8×200µm，信噪比300:1，AD分辨率：12bit，可进行长时间积分，积分时间：4ms~10s。
7.开放式光谱仪主机： 波长范围330~1050nm，分辨率0.3~3nm，全开放式结构，可自由更换器件，可进行精确波长校准和辐射校准，光
纤接口：SMA905。可满足吸光度测量、透过率测量、荧光测量、颜色测量等应用。
8.光纤汞灯： 光纤输出，可用于波长校准，功率稳定性2%@8H。
9.标准色温灯： 色温：3350K；标称光通量：460lm；标称功率：20W；标称电压：6V。
10.LED驱动电源： 输入电压：220VAC；输出电压范围：0-12V自适应；输出电流范围：0-300mA可调；电压显示分辨率：0.01V；电
流显示分辨率：1mA；电流可通过旋钮调节、可通过使能开关控制；尺寸：110×58×173mm。
11.卤钨灯驱动电源：可驱动6V/20W卤钨灯，连续可调。
12.多种待测光源：红绿蓝多种输出。
13.实验手册及保修卡
