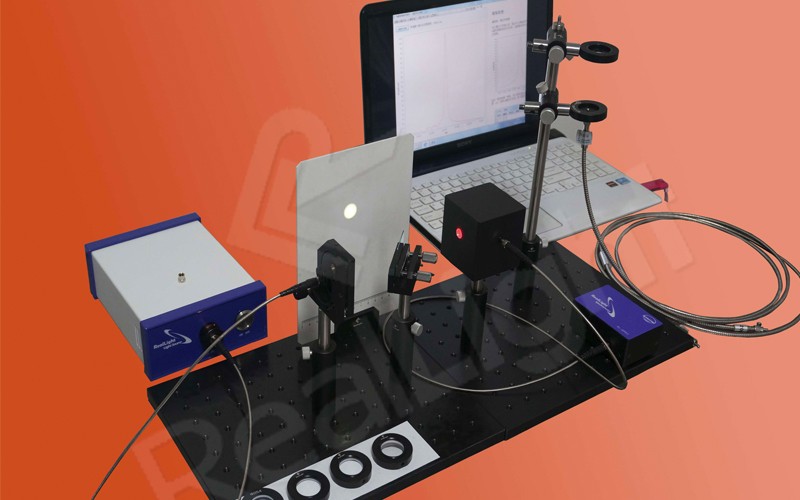

【杏林睿光】光学薄膜测量综合实验
伴随着21世纪初光电子技术的迅猛发展，光学薄膜器件的应用向着性能要求和技术难度更高、
应用范围和知识领域更广、器件种类和需求数量更多的方向迅速发展。为了使学生适应发展需求、
拓展知识范围、增加知识深度、开阔视野和提升能力，RealLight®开发了光学薄膜测量综合实验，
针对市场上常用的镀膜片进行研究，从镀膜的原理到实际样品的测试，逐步深入，是学生了解光学
镀膜原理和应用的良好实验平台。
索取报价2
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
027-8777 1662
sales@eanalyzer.com.cn
- 产品概述
- 配置选型
实验内容
1、光谱仪的原理与使用实验；
2、白光干涉测薄膜厚度实验；
3、镀膜介质折射率测量实验；
4、单层膜特性模拟实验；
5、减反射膜模拟与测试实验；
6、增反射膜模拟与测试实验；
7、截止滤光片模拟与测试实验；
8、带通滤光片模拟与测试实验；
9、分光镜模拟与测试实验；
10、带通滤光片的角特性实验。

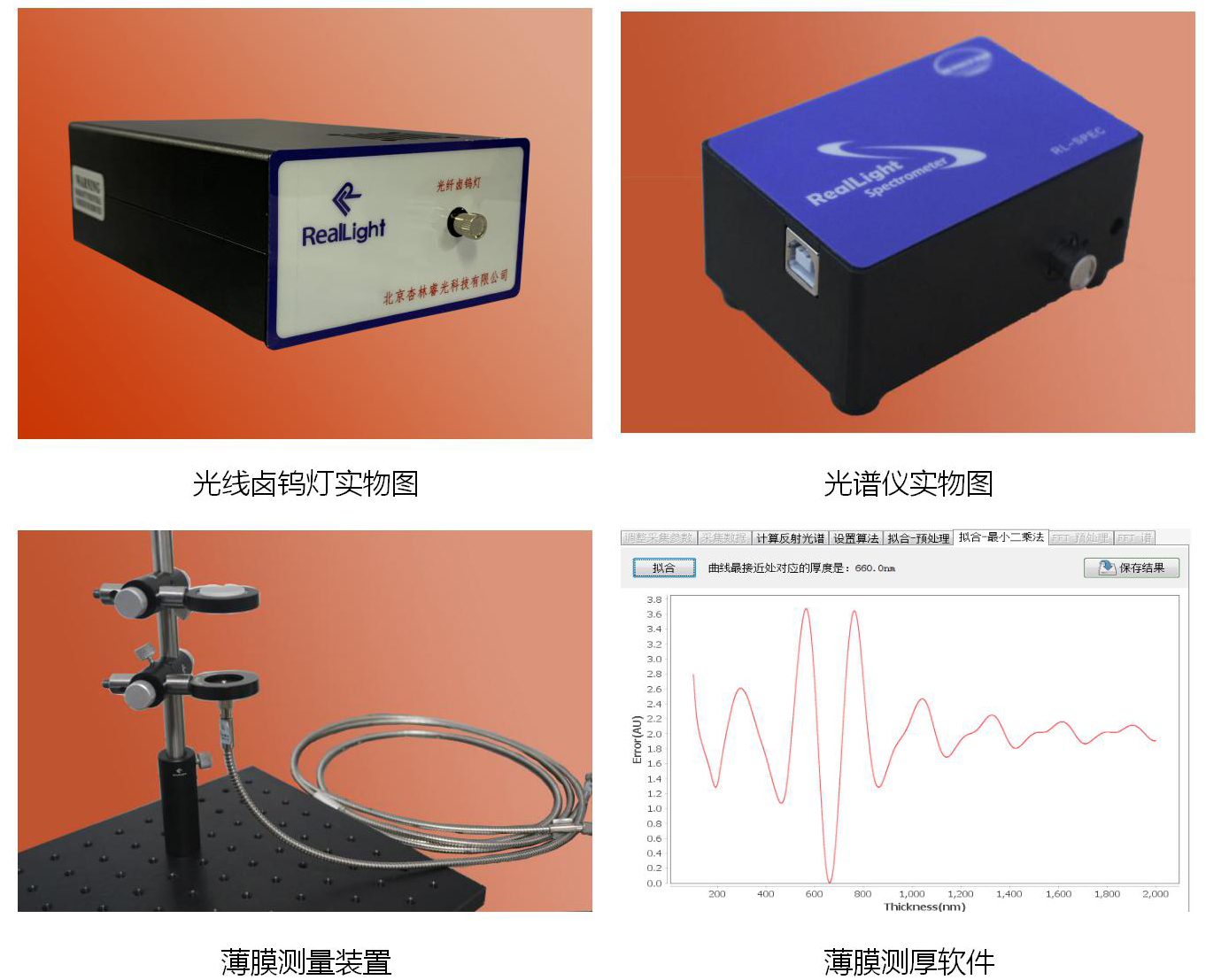

实验效果
实验知识点
减反射膜、增反射膜、金属膜、分光镜、二向色镜、带通滤光片、白光干涉、薄膜测厚、能量比、反射率、透过率

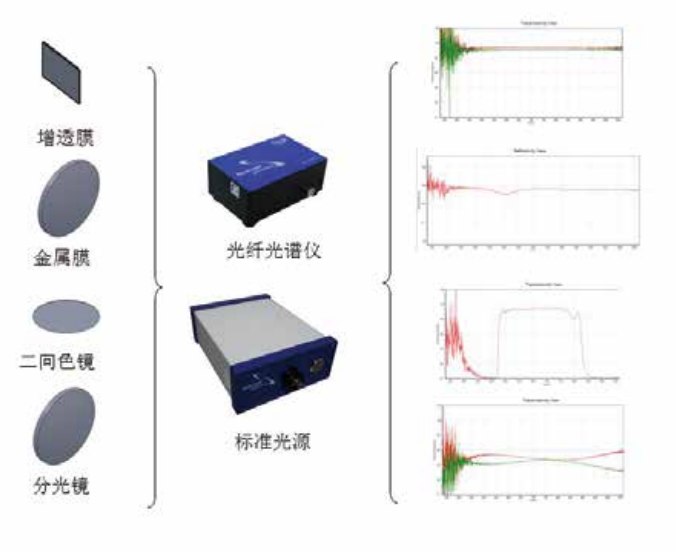

实验原理
设备参数
1.光源组件： 光谱范围：360~2500nm，输出灯泡：20Watts（6mW after 400umfiber），稳定性：0.2% RMS，漂移：0.3% per hour，稳定时间：15min，寿命：2000hrs（灯泡），色温：3000K，工作温度：5~40℃，温度要求：
5%-95%，供电：220V/AC，输出方式：SMA905，工作模式：恒流、缓启动功能。
2.光纤光谱仪： 波长范围：350~1000nm；光学分辨率：1nm；狭缝：25μm；光纤连接器：SMA905；探测器：2048像元阵列 CCD，每个像元14×200μm；信噪比：2000：1；全光谱；A/D分辨率：12bit；积分时间：4ms~6.5s；USB通讯与 供电，无需外部电源；通过CE认证；具备外触发功能；功耗：250mA，5VDC；尺寸：91×60×34.5mm；重量：0.3kg。
3.薄膜测试样品： 减反射膜：镀单层氟化镁，全波段增透，透过率增加3%； 介质高反膜：最大反射率95%，基材：青板；45°入射； 二向色镜：透红绿反蓝，透红反绿；S1面AR膜420-680nm@R<1%，S2面二向分光膜；工作波段透射平均值 T>95%，工作波段反射平均值R>95%；
带通滤光片：IAD多层介质硬膜，波峰透过T>85%，带外截止深度OD2-OD4； 分光镜：工艺方式IAD多层介质硬膜；S1面AR膜工作波段镀AR膜，R<0.5%；S2面分光膜；工作波段镀分光膜，误差±2%。
4.辐射式积分球：8%@600nm，热稳定性100℃， 激光损伤阈值1.7J/cm ，内径50mm，两开口，采样口配置防尘盖和SMA905适配器，矩形外形设计，便于加持使 用。
5.反射式光纤： 反射式光纤跳线：探头端部采用6绕1光纤束设计，6根照明光纤，中央1根光纤收集反射光；光纤芯径：200μm； 数值孔径：0.22NA；长度：2m；铠甲护套；SMA905接头。
6.光纤准直镜： 适用波段：200~2500nm，Φ6mm通光口径，SMA905接口，焦长12.7mm，带微调；
7.光纤跳线：光纤芯径：400μm；数值孔径：0.22NA；长度：100±10cm；3mm铠甲护套；SMA905接头。
8.软件：
8-1、薄膜测厚软件：包含光谱预处理方法、回归算法、拟合算法、傅立叶变换信号处理算法、最小二乘算法，分
步测量引导，薄膜测量厚度范围50nm~50μm；
8-2、镀膜仿真与设计软件组件 1）主界面4大功能分区，包括单层膜、减反射膜、介质高反膜和滤光片；
2）均可设置基底、介质和介质折射率，改变参数，反射率透过率曲线实时更新。
9.实验手册及保修卡
