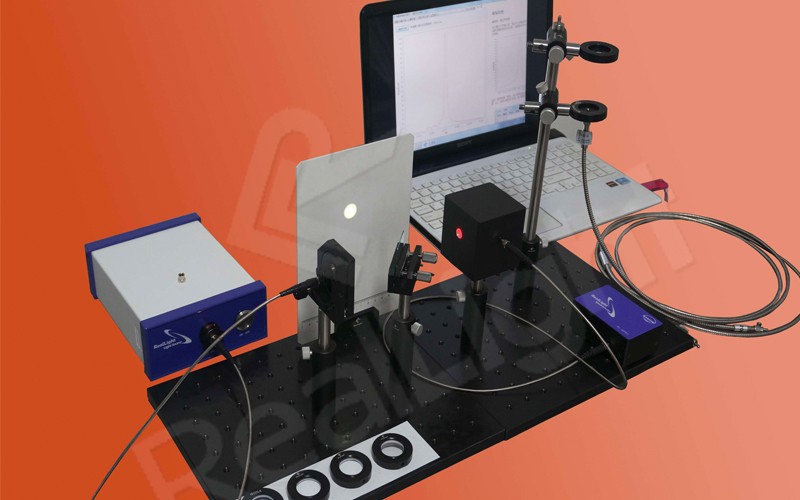

【杏林睿光】光纤传感综合实验
光纤传感利用激光作为敏感信息载体，光纤作为信息传递媒质，感知和传输外界被测量信号，具
有抗干扰、电绝缘等特点。RealLight®依据《传感器原理与技术》、《光纤技术与应用》、《光电测
试技术》、《光电子技术》等教材内容并结合实际工程应用开发了本套实验设备。该实验适合测控技
术与仪器、光电信息科学与工程、电子科学与技术等专业，作为专业基础实验课程进行教学。
索取报价2
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
027-8777 1662
sales@eanalyzer.com.cn
- 产品概述
- 配置选型
实验内容：
1、半光纤马赫曾德干涉仪搭建实验；
2、全光纤马赫曾德干涉仪搭建实验；
3、透射式光纤位移传感器实验；
4、反射式光纤位移传感器实验；
5、光纤压力传感器实验；
6、光纤电流传感器实验。
实验效果
实验知识点

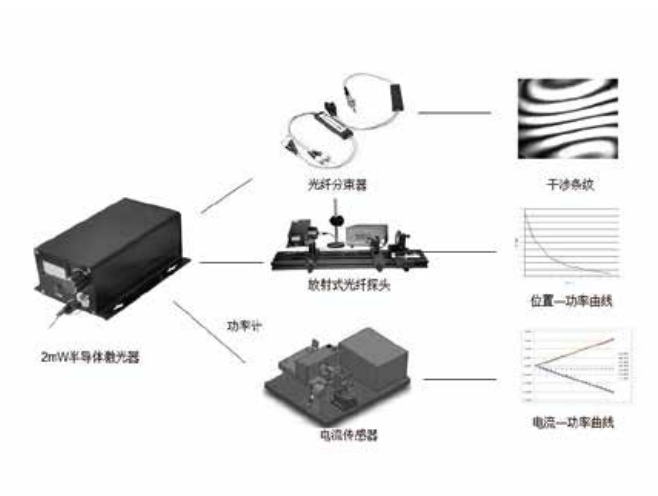

光纤马赫曾德干涉、反射式光纤位移传感器原理、透射式光纤位移传感器原理、 光纤微弯传感器原理、光纤电流传感器。
实验原理
设备参数
1.光源组件： 光纤耦合激光器：650nm，P>1.5mW，单模光纤，芯径4μm，TEM00，光纤保护套，光纤接头FC/PC，光纤长度
≥70cm。
2.光纤组件： 光纤分束器：单模光纤，FC插头，损耗小于3dB，误差5%； 反射式光纤：发射光纤105μm，接收光纤400μm；
光纤跳线：单模，芯径4μm； 光纤连接器：FC接头。
3.光学组件： 光纤准直镜头：FC接头，光斑Φ7mm； 加强铝反射镜：Φ40mm，HR@400～700nm； 分光棱镜：25.4×25.4×25.4mm，450～650nm。
4.机械组件： 精密光学导轨：L×W=600×90mm，配套滑块、一维移动滑块、调节支座、支杆；高精度调节镜架：稳定性<2′，
带光纤固定座； 五维晶体调节架，中心高50mm，通光孔径Ф25.4mm，稳定性<2′；精密平移台：行程±25mm，滚珠丝杠导轨。
5.可编程功率计： 显示屏显示内容为测量波长、自动/手动量程模式、衰减窗口状态、当前功率测量档位；测量精度0.1μW，分辨率
0.1μW，支持六挡量程；测量波长范围380nm~1100nm，功率测量范围0~200mW；提供实时功率显示，长期功率检测，并显示测量时长、
测量时间内的功率变化曲线，提供最大值、最小值显示，可导出excel数据；USB2.0操作 通讯接口。
6.光纤电流传感器组件： 包含电流发生器，电磁线圈，全固化电流传感器模块。
7.探测器组件： 图像采集模块：CCD 相 机，靶面尺 寸：1/3 英寸，分辨率 537×597，工作温 度：-20℃~+55℃，BNC 接口；
图像显示模块：分辨率800×600，供电12V，3ABNC接口，屏幕比率4:3，屏幕尺寸：12寸。
8.实验手册及保修卡
