【杏林睿光】光纤光栅（FBG）传感与分布式测量创新实验
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
实验内容
实验效果
实验知识点
实验原理
设备参数
1.FBG温度传感器： 波长范围：1510~1590nm，-3dB带宽：0.25nm，温度分辨率：0.05℃，测温精度0.5℃，测温范围：-40~80℃，插入损耗：0.5dB，连接器：SC/APC。
2.FBG应力传感器： 波长范围：1510~1590nm，-3dB带宽：0.25nm，应变测温精度：1‰，应变测量范围：-1500~1500με，测温范围： -40~80℃，插入损耗：0.5dB，连接器：SC/APC。
3.光纤光栅解调仪： 解调范围1530~1560nm， 8通道，扫描频率20Hz，精度10pm，分辨率2pm；
3-1、ASE光源组件：工作波长1527~1565nm，输出功率10dBm~13dBm，光谱密度-11~8dBm/nm，光谱平坦度≤
1.5dB，光谱稳定度≤±0.0005（15min），输出功率稳定性≤±0.02（8h）；
3-2、可调谐F-P滤波器组件：工作波长1520~1570nm，自由光谱范围143.6nm，3dB带宽0.0383nm，标准精细度
4000，插入损耗＜2.5dB，输入功率9mW；
3-3、F-P标准具组件：工作波长1525~1565nm，精细度7，插入损耗＜3dB，自由光谱100GHz±5%，热稳定性≤
±3GHz；
3-4、光电探测器组件：光敏面直径60μm，光谱响应范围900~1700nm，响应时间≤1ns，工作电压15V，正向电流
10mA；
3-5、数据采集卡组件：分辨率16位，采样率2MS/s（单）、1MS/s（多），定时精度50ppm/采样率，定时分辨率
10ns，输入FIFO容量4095个采样。

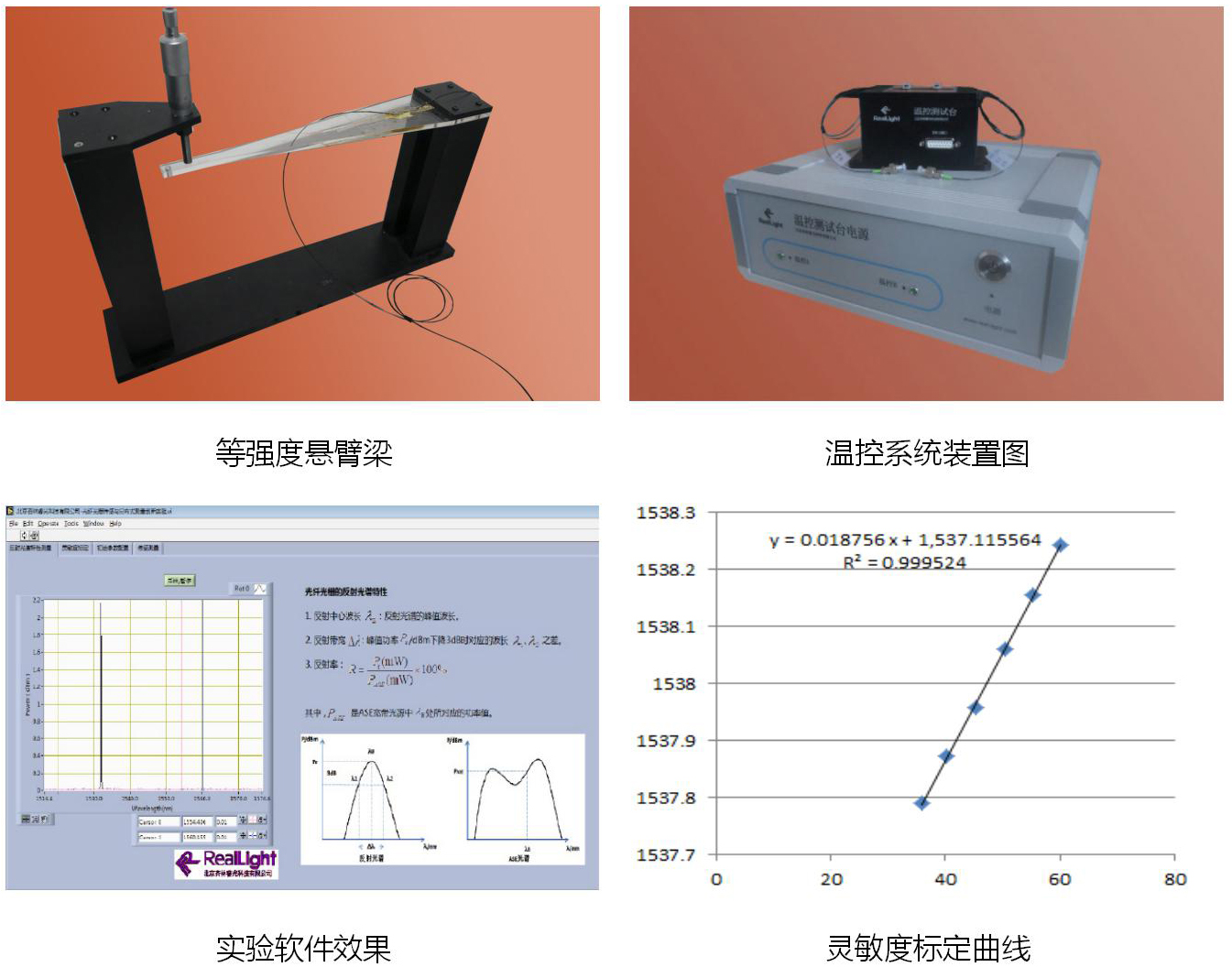

4.等强度悬臂梁：
外开尺寸：360×80×300mm，悬梁长度：258mm、厚度：6mm，千分丝杆：行程25mm、精度0.01mm。
5.温控台： 双路独立控温，温控范围：20℃~60℃，温控精度：0.1℃，发热面积45×26mm，软件设置温度并显示温度曲线。
6.软件组件： 光纤光栅光谱特性测量（反射波长、反射率、带宽），光纤光栅温度、应力传感器标定，温度、应力分布的实时采集 和测量。
7.实验手册及保修卡
