【杏林睿光】光纤参数测量与应用综合实验
随着光纤技术的发展，各种新型光纤不断出现，光纤在光纤通信、光纤传感等领域得到日益广泛的
应用。光纤端面几何参数是光纤的重要指标，直接影响光纤的传输特性，通过光纤端面几何参数可以判
断光纤的种类。利用音频信号在光纤中的传输现象，形象地介绍了光纤通信的基本原理。本实验内容设
置围绕光纤端面几何参数展开，学习光纤通信的基本原理、测量光纤参数是对工程人员的基本要求，是
物理 、光电相关专业本科生专业实习及实 验课程中必不可少的环节。
索取报价2
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
027-8777 1662
sales@eanalyzer.com.cn
- 产品概述
- 配置选型

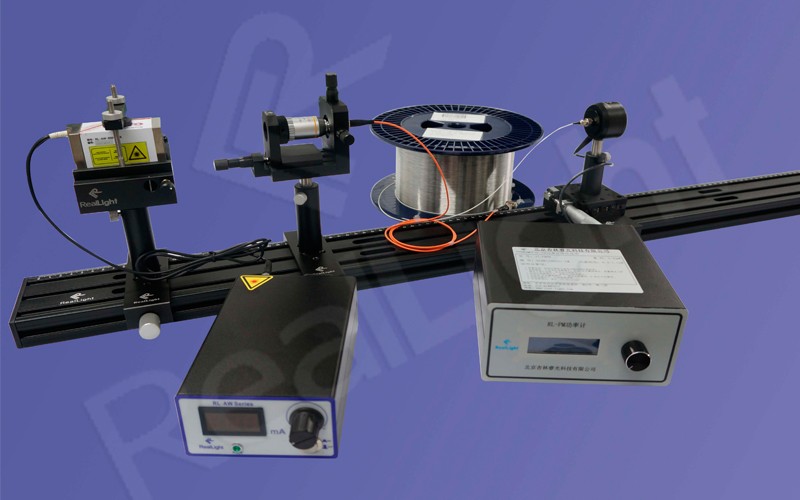

实验内容
1、激光光源P-I特性测量实验；
2、光纤耦合效率测量实验；
3、光纤数值孔径测量实验；
4、“插入法”光纤损耗测量实验；
5、光纤几何参数测量实验；
6、光纤激光音频通信实验

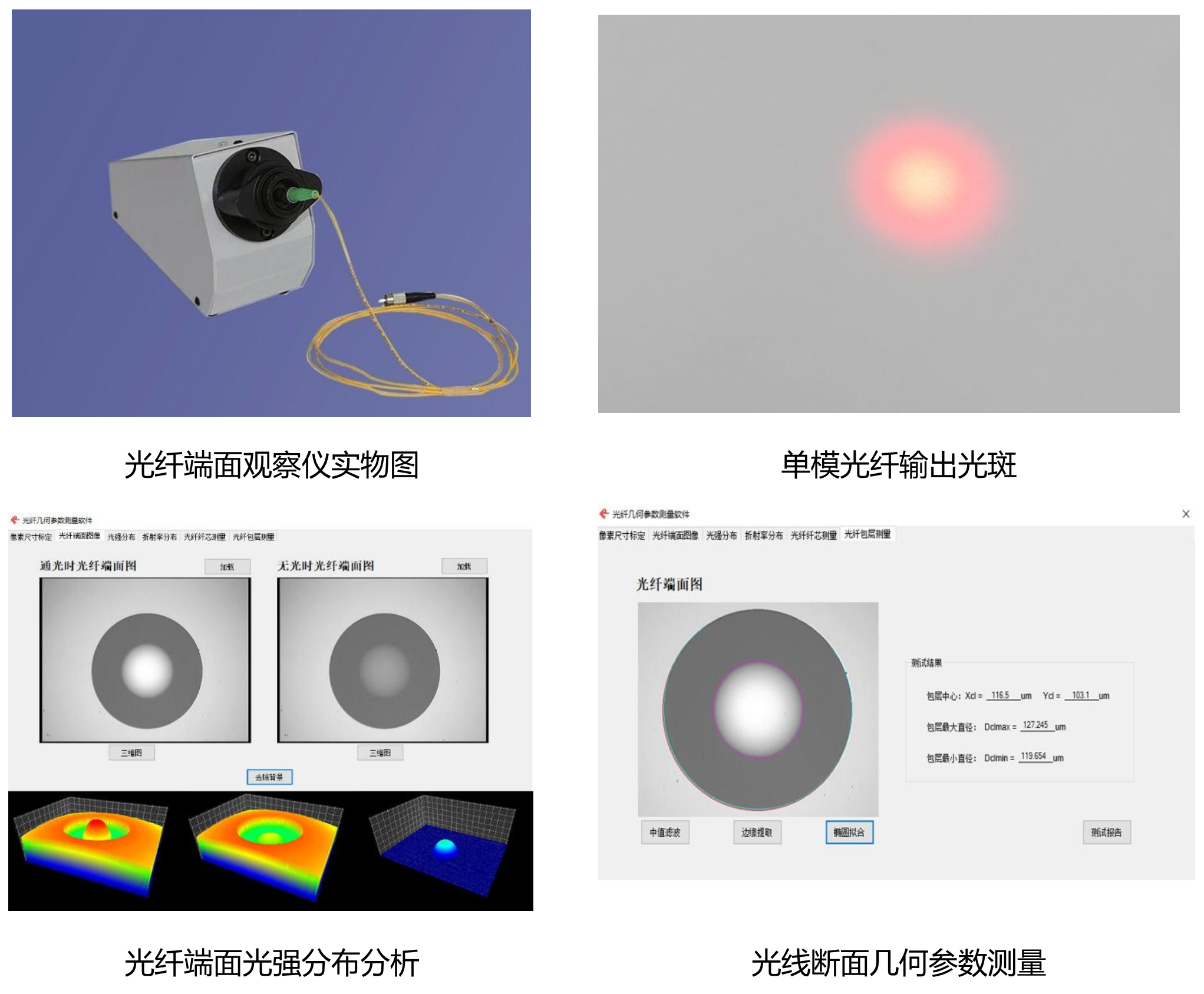

实验效果
实验知识点
半导体光源P-I特性、光纤耦合、光纤数值孔径/发散角、插入法、光纤损耗、数字图像处理、观察仪放大率标定、纤芯/包层直径、纤芯/包层不圆度、纤芯/包层
同心度、光纤音频通信、光纤准直。

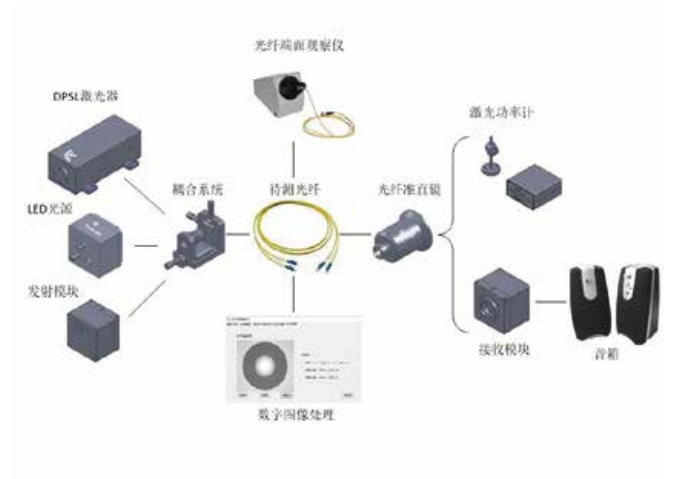

实验原理
设备参数
1.光源组件： 半导体激光器：输出功率：5mW，中心波长650±5nm，光束直径2×4mm，线宽＜4nm，光束发散角＜1.5mrad，
功率稳定性<3%；白光LED光源，P>1W，亮度连续可调，前端带毛玻璃匀光。
2.光纤准直镜： 通光孔径Φ1mm，接口FC/PC，用于光束准直。
3.机械组件： 精密光学导轨：L×W=1200×90mm，配套滑块、调节支座、支杆等调整部件。
4.耦合系统： 10×显微物镜，精密三维调整机构，微调精度0.002mm，FC/PC接口。
5.探测器组件： 光纤端面观察仪：仪器放大倍率：400X，适用所有陶瓷插芯检验,Φ2.5mm、Φ1.25mm、MPO、MT、MTRJ插芯型和成品型，
内置照明光源。功能：观察光纤芯端面，测量光纤几何参数； 视频采集卡：USB2.0接口，支持BMP、JPG格式的图像捕捉，含光盘驱动器； 可
编程功率计：显示屏显示内容为测量波长、自动/手动量程模式、衰减窗口状态、当前功率测量档位；测量精度 0.1μW，分辨率0.1μW，支持六
挡量程；测量波长范围380nm~1100nm，功率测量范围0~200mW；提供实时功率显示，长期功率检测，并显示测量时长、测量时间内的功率
变化曲线，提供最大值、最小值显示，可导出excel数据；USB2.0操作通讯接口。光电接收模块：响应波长400~1100nm，音频信号输出：MP3
5V供电，含音箱。
6.大气激光通信发射模块组件： 波长λ=650nm，P>1mW音频输入，调制带宽>2kHz。
7.光纤跳线： 4/125μm、9/125μm单模光纤跳线；62.5/125μm多模光纤跳线；FC/PC接口。
8.像素尺寸标定件： FC/PC陶瓷插针，不锈钢尾套，带测微尺，尺度总长1mm，分度值10μm。
9.软件组件： 包含像素尺寸标定功能、可显示光纤端面图像、光纤端面光强三维分布图像、二维光强分布曲线，可计算折射率分 布曲线，通过对
光纤纤芯和包层图像进行滤波、边缘提取、椭圆拟合等处理，得到光纤参数：纤芯/包层中心、纤芯/包层最大、最小直径，用于求解光纤几何参数。
10.实验手册及保修卡
