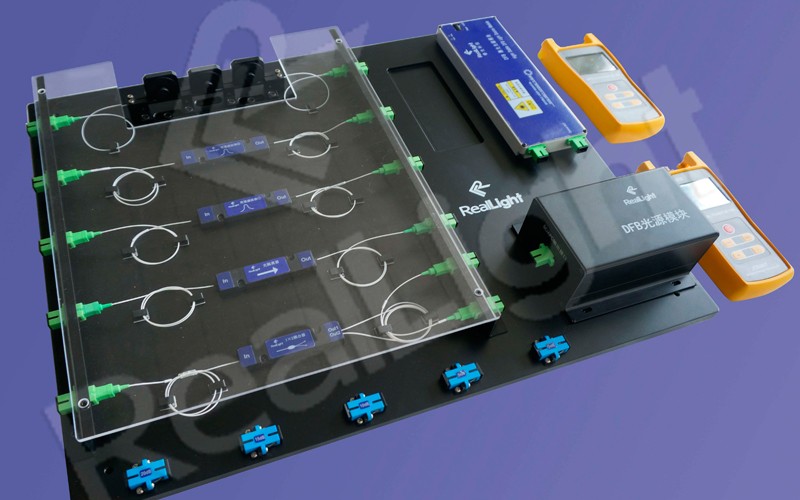

光无源器件与光放大器特性测试实验，是特别为测试EDFA的主要特性参数而设计的实验系统，可加深学生对EDFA工作原理、基本结构和功能的理解。同时，实验系统配置了一系列光无源器件，如光衰减器、光隔离器和光耦合器，将它们组合起来形成EDFA特性测试系统，也可以单独对它们的性能指标进行测试。本实验系统采用开放式设计，结构设计紧凑，所有测试均采用光纤跳线对光学器件进行外部连接的方式进行， 具有很好的操作性，并有利于保护贵重器件，为学生学习和掌握EDFA及光无源器件的相关知识提供了理想的实验平台。
索取报价2
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
027-8777 1662
sales@eanalyzer.com.cn
- 产品概述
- 配置选型
实验内容
1、光衰减器测试实验（衰减量）；
2、光耦合器测试实验（插入损耗、附加损耗、分光比、方向性）；
3、光隔离器测试实验（插入损耗、隔离度、回波损耗、偏振相关损耗）；
4、EDFA 输入、输出及ASE 噪声功率的测量；
5、EDFA 增益、噪声系数的计算；
6、EDFA 增益曲线的绘制；
7、EDFA 饱和输出功率的计算。
实验效果
实验知识点
掺铒光纤放大器、增益系数、噪声系数、增益曲线、饱和输出功率、 光功率单位、光衰减器、光耦合器、光隔离器、偏振控制器。

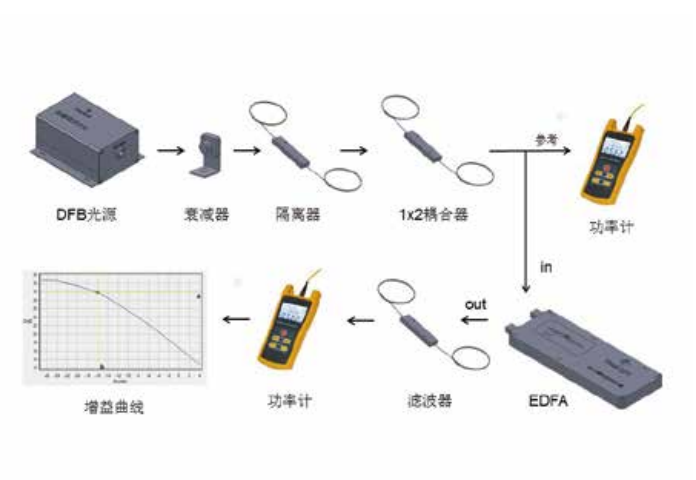

实验原理图
设备参数
1.EDFA： 工作波长：1540-1560nm，输入光功率：-5dBm~+10dBm，最大输出功率：16dBm，接口： SC/APC，光输出功率稳定度：±0.05 dB，反射损耗（输入 / 输出）：≥45 dB，泵浦泄露（输入 / 输出）：≤-30dB，供电电压：AC90-265V&DC-30V~-72V，消耗量：<10W，工作温度：-5 ℃~+55℃。
2.DFB激光光源： 内置 DFB 蝶形激光器，中心波长：1550nm±0.3nm，输出功率：10mW，带宽：0.05nm@3 dB，边 摸抑制比：>35dB，高稳定连续输出：0.01 dB@8h，工作温度范围：-40℃~+70℃，工作电压： 220V，单模光
纤接口 SC/APC。
3.光功率计： 波长范围：800-1700nm，探头类型：InGaAs，功率测量范围：-50dBm~+26dBm，不确定度：
±0.25，校准波长：850、980、1300、1310、1490、1550nm，显示分辨率：线性显示0.1%、对数显 示0.01
dBm，工作温度：-10℃~+60℃，自动关机时间：10min，电池持续工作时间：130h，外形尺 寸：152x74x26
mm，重量：160g，三接口FC/ST/SC。
4.固定衰减器： 衰减量：3dB、5dB、10dB、15dB、20dB。
5.光耦合器： 工作波长：1310/1550nm双窗，1x2端口，分光比50:50，接口SC/APC。
6.光隔离器： 工作波长：1550±30nm，双极，隔离度>32dB，偏振相关损耗<0.05dB，接口SC/APC。
7.带通滤波器： 工作波长：1550nm和1545nm，接口SC/APC 。
8.偏振控制器 三环式，工作波长1550nm，绕线加带光纤，接口SC/APC 。
9.实验平台： 测试操作台，底板尺寸580×470×12.7mm。
10.光纤跳线： FC/PC~SC/PC，FC/PC~SC/APC，SC/APC~SC/PC，SC/APC~SC/APC，1m。
11.实验软件： 包含光损耗计算模块，EDFA增益及噪声系数计算模块，EDFA增益曲线及饱和输出功率计算模块。
12.实验手册及保修卡
