【杏林睿光】光纤视频传输网络实验
光网络是在光纤传输的基础上，利用光子和电子控制技术实现多节点网络的互连和灵活调度。新一代全光网络则是以光节点取代电节点，即完全在光域中完成信息的传输、交换和处理，而OADM和OXC则是用于构建WDM全光网络的重要设备。RealLight®光纤视频传输网络实验，利用多组信号收发终端及无源器件自由组建光网，讲解光网络中的关键技术，内容紧扣《光纤通信技术》教学大纲，是光电及通信专业学生了解光通信网络及核心器件的理想教学设备。
索取报价2
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
027-8777 1662
sales@eanalyzer.com.cn
- 产品概述
- 配置选型
实验内容

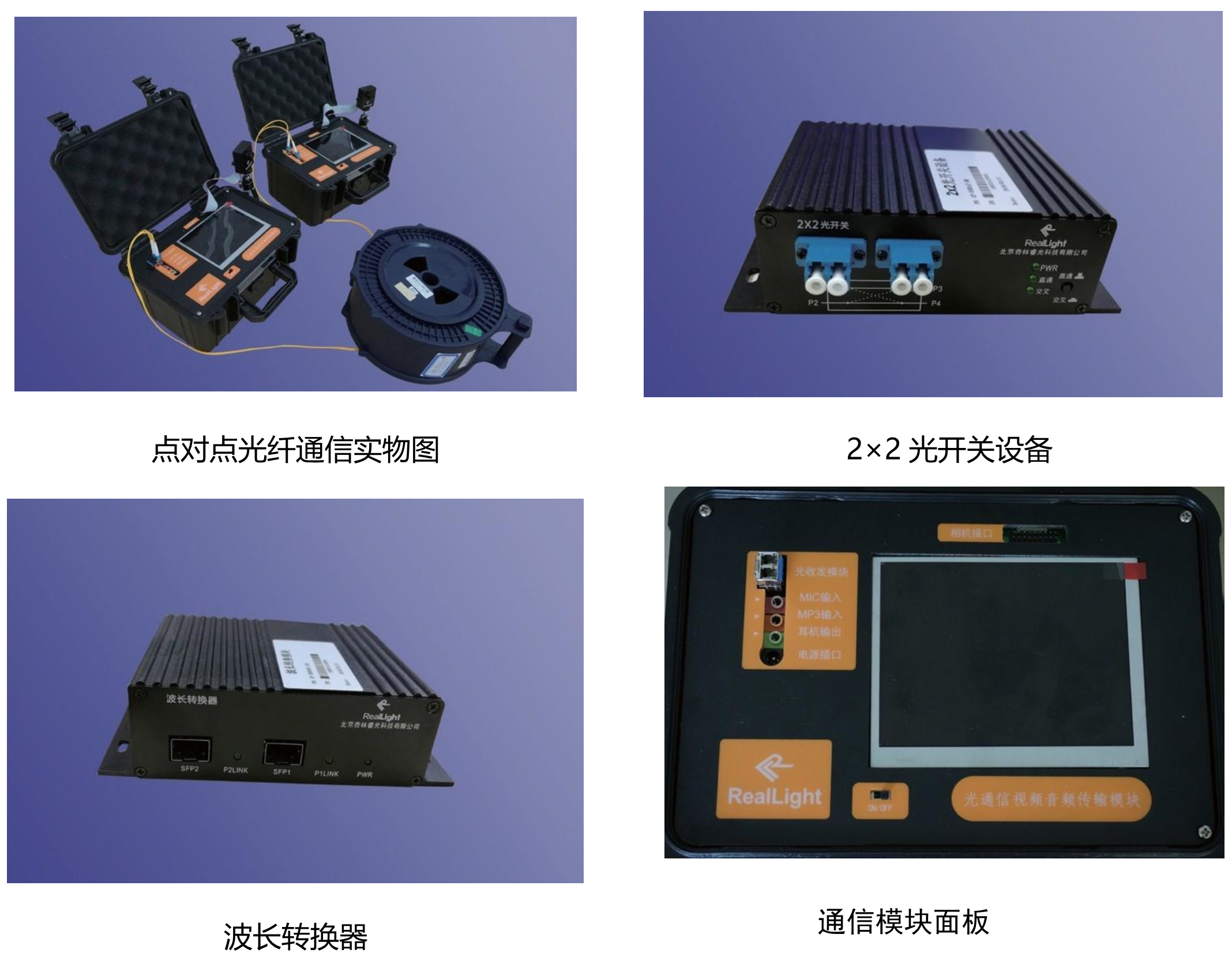

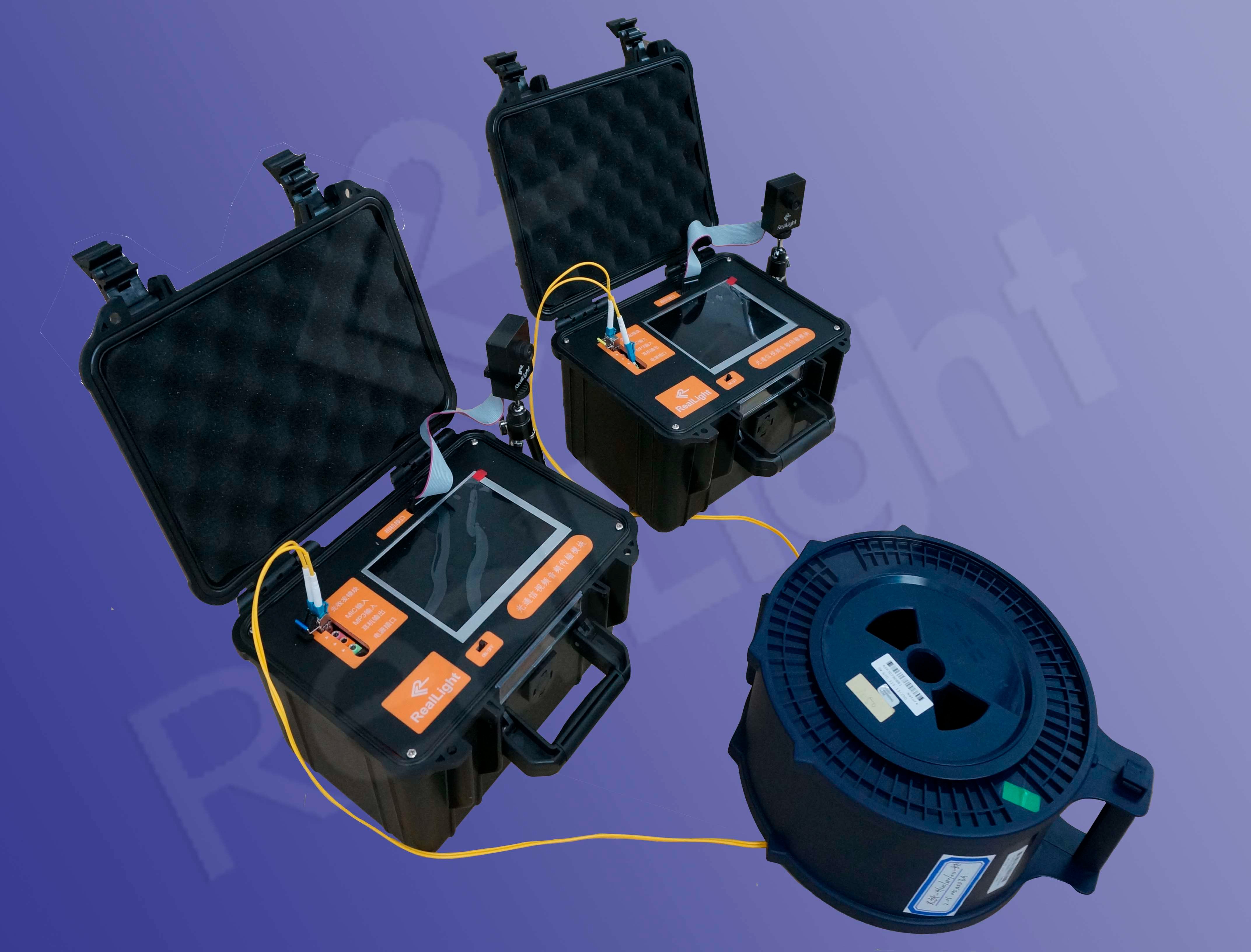

1、点对点光纤通信；
2、WDM波分复用技术；
3、OADM分插复用技术；
4、OXC光交叉连接技术；
5、光网络保护
实验知识点
光网络、光收发模块、双纤单向、单纤双向、环形网、 WDM、OADM、OXC、光开关、波长转换、光分束器、光网络保护。

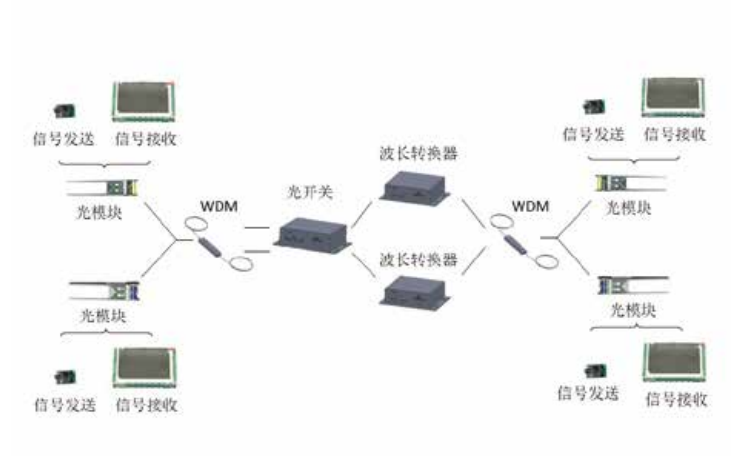

实验原理
设备参数
1.光收发模块： 单模单纤：1.25G，20km，1310nm，LC接口；单模单纤，1.25G，20km，1550nm，LC接口；单模双纤，
1.25G，20km，LC接口； 单模双纤：1.25G，40km，LC接口。
2.光分束器： 工作波长1310/1550nm，1x2端口，分光比50:50，LC/UPC。
3.波分复用器： 工作波长1310/1550nm，，插入损耗<1dB，偏振相关损耗<0.2dB，LC/UPC。
4.光开关： 2x2路，波长范围：1260~1650nm，插入损耗<1.2dB，回波损耗>30dB，信道串扰>35dB，偏振相关损耗
<0.05dB，LC/UPC接口，带按键选择控制功能，供电：220V/AC。
5.波长转换器： 工作速率：1.25G,输出光功率：-6~0dBm，接收灵敏度：-26dBm，波长范围：1270~1610nm，供电：
220V/AC。
6.图像采集模块： 手动变焦，640×480，有效像素最高30帧/s，支持RGB，YUV，YCbCr输出格式。
7.信号显示模块： 显示器：5.6寸显示屏；电路功能：串口通信，视频信号采集，调制与解调；电源开关采用拨动方式；4M快
速flash，板卡外部+5V供电；接口：FPC显示屏接口，JTAG下载口，DC3-10P转接口，DC3-18P摄像头接口。
8.光纤跳线： LC/UPC- LC/UPC，9/125μm，1m。
9.实验手册及保修卡
