【杏林睿光】LED可见光通信创新实验
可见光通信采用白光LED作为光源，利用LED灯光承载的高速明暗闪烁信号来传输信息，是照明与通信的深度耦合。RealLight®LED可见光通信创新实验，主要介绍可见光通信的基本原理，实验提供了一个可见光通信系统作为测试平台，学生通过该平台可以了解LED光源的调制特性及调制技术，掌握通信眼图及误码率的测量方法，实现可见光通信的音频传输，利用RGBW四色光源和分光元件，还能够搭建可见光通信的波分复用系统。该平台设计紧凑，综合性强，操作简便，是学生学习可见光通信相关知识的理想设备。
索取报价2
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
027-8777 1662
sales@eanalyzer.com.cn
- 产品概述
- 配置选型
实验内容
1、点对点光纤通信；
2、WDM波分复用技术；
3、OADM分插复用技术；
4、OXC光交叉连接技术；
5、光网络保护。

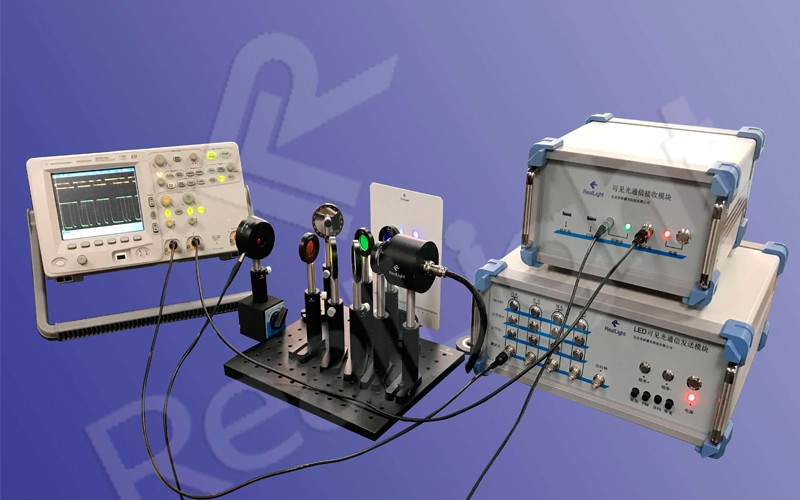

实验效果图
实验知识点
可见光通信技术、可见光发光二极管、可见光调制技术、可见光光电探测器、波
分复用技术、通信眼图、误码率、信道串扰。

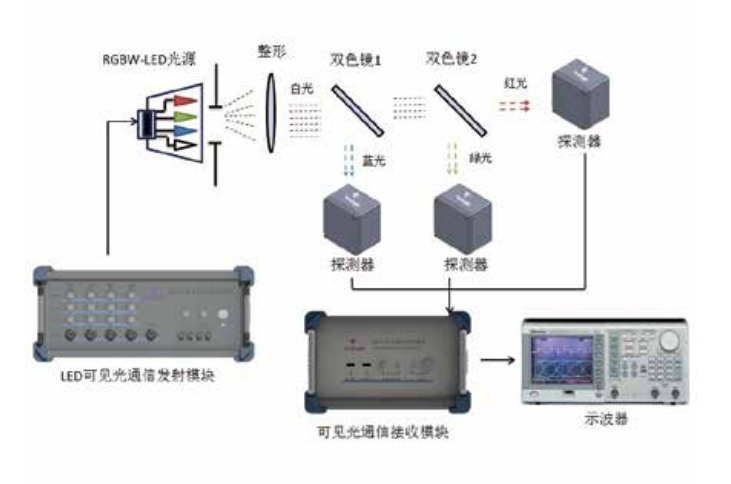

实验原理图
设备参数
1.四色LED光源部件： 外形尺寸Φ65×75mm，光阑可调，RGBW 四色灯珠：功率 10W( 单颗芯片为3W)，发散角：120°~130°，色温波长：红光620~630nm、绿光520~530mm、蓝光465~480nm，准直度 15°，8芯航空插座。
2.整形透镜： 直径25.4mm，焦距38.1mm，材料K9。
3.RGB分光系统： 透红反绿分光镜：反射波长500~550nm，透射波长 650±20nm； 透红绿反蓝分光镜：反射波长400~475nm，透射波长510~700nm； 带通滤光片：中心波长660nm，半宽度115nm；中心波长530nm，半宽度95nm；中心波长435nm，半宽度100nm。
4.圆形可调衰减镜：OD0~3.0连续可调。
5.可见光通信实验平台： 多孔固定板：250×300×12.7，铝板，25×25 M6螺孔孔距。
6.可见光通信发射装置： 机箱尺寸398×370×157mm；基本功能：控制四色光源开启/关闭，调节四色光源占空比，提供四色光源的测试 点及眼图测试的位时钟信号；可选信号源输出模式：带宽测量，PWM调光，误码测量，眼图测量，调制方式（ OOK/PPM/PWM），音频传输；测试座：BNC。
7.光电探测器： 外形尺寸：Φ60×36，探测器有效面积：3×3mm，响应波长：300~1200nm，响应度：0.5mA/mW@940nm， 暗电流10nA@10V，带塑封聚焦透镜，0.707带宽300kHz，±5V双线性电源供电，噪声小于10mVpp，信号输出 0-3.5V。
8.可见光接收装置： 机箱尺寸312×259×155mm，数据采集卡：16位，500kHz AD，线性电源：采用双输出变压器，电路板封装型， ±5V双输出带指示灯，额定功率3W，电流250mA×2。
9.LED可见光通信误码测试软件： 显示测试码的信号速率和码型；连接探测器接收信号；将测试码与探测器接收到信号逐位进行对比，实时显示误码数，并自动计算得到的误码率。
10.机械组件： 调节套筒、支杆、支杆底座、干板夹、透镜/反射镜等。
11.实验手册及保修卡
