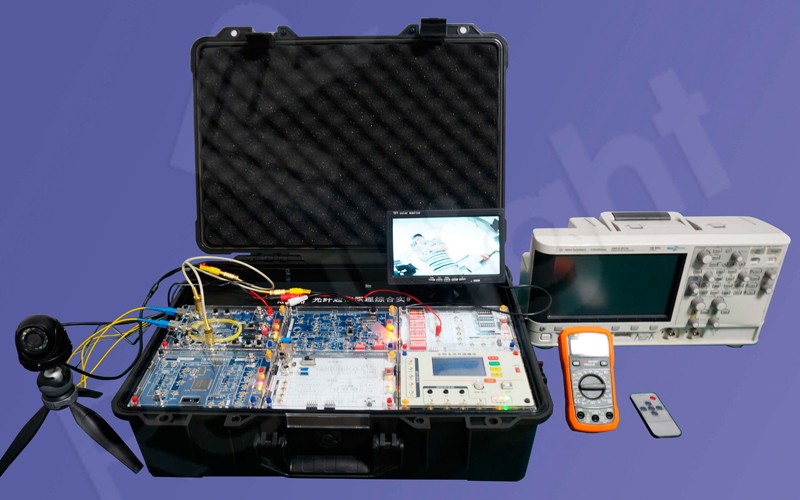

【杏林睿光】光纤通信原理综合实验
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
实验内容
1、 光发射机性能测试实验；
2、 光接收机性能测试实验；
3、 模拟信号光纤传输实验；
4、 数字信号光纤传输实验；
5、 图像光纤传输实验；
6、 通信眼图观测实验；
7、 位同步提取实验；
8、 CMI 编译码及光纤传输实验；
9、 HDB3 编译码及光纤传输实验；
10、扰码及解码实验

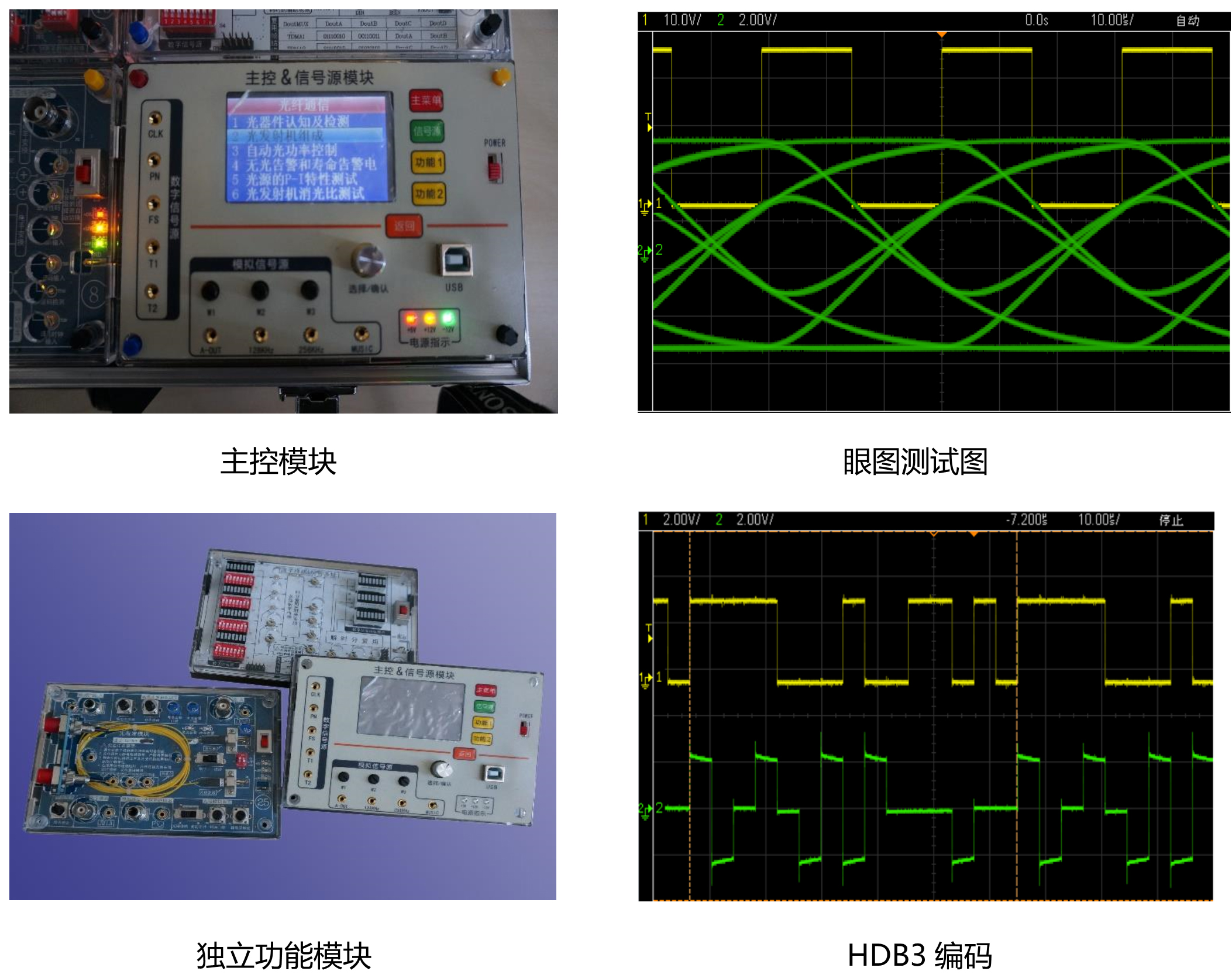

实验效果
实验知识点

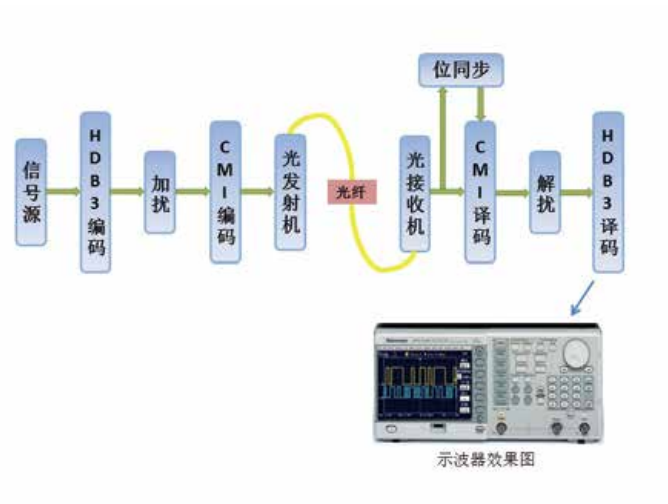

实验原理图
设备参数
1.主控模块： 配置LED-TFT真彩液晶屏，可以调度和设置实验模块以及模块状态查询。
2.信号源模块： 提供了模拟、数字、同步等信号源功能，包含：正弦波： 频率范围：0～5MHz，幅度范围：0～5V；三角波：频率范围：0～100KHz，幅度范围：0～5V；方波：频率范围：0～100KHz，幅度范围：0～5V；PN序列：码长 15/127位，码速率范围：1kbps～2048kbps；NRZ信号：4路数据信息位可通过拨码开关自行设置的NRZ信号，码速率2kbps～4096kbps；时钟信号速率范围：1KHz～2048KHz。
3.数字终端&时分多址模块： 提供四路八位的可手动设置的数字信号源，且四路数字信号源还可以复用成一路输出。
4.基带传输编译码模块： 提供CMI、HDB3、加扰解扰等基带码型的编码及译码功能。
5.载波同步及位同步模块： 提供科斯塔斯环载波同步、滤波法位同步及全数字锁相环功能。
6.光功率计&误码仪模块： 光功率计工作波长：1310nm和1550nm，显示单位：w和dBm，测量范围-50～5dBm，测量精度±5%，FC接口； 误码仪可设置四类信号码型、信号速率（64KHz、128KHz、256 KHz、2048 KHz）、具有计时显示、误码计数、 单个插入误码和测试状态指示等功能，误码测试精度1e-9。
7.光收发模块： 光发射机波长：1310nm，本模块提供电-光转换及光-电转换功能，能对光发射及接收机的参数进行测量，并包含 有模拟、数字、图像等信号光纤传输通道接口。
8.实验附件： 显示屏：4.3寸TFT-LED数字高清，分辨率：320（H）xRGBx272（V）;摄像头：CCD芯片600线图像；170度水平 视角；单模光纤跳线：9um芯径，3mmPVC护套，FC/PC接头，长度0.3m。
9.实验手册及保修卡
