【杏林睿光】创新光电探测器特性测量实验
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
实验内容
1、热释电探测器光谱响应特性实验；
2、硅光电二极管光谱响应曲线测试实验；
3、幅频法测量光敏电阻响应速度实验；
4、脉冲法测量光电二极管响应速度实验；
5、偏置电压对光电二极管响应速度影响测试实验；
6、负载电阻对光电二极管响应速度影响测试实验。

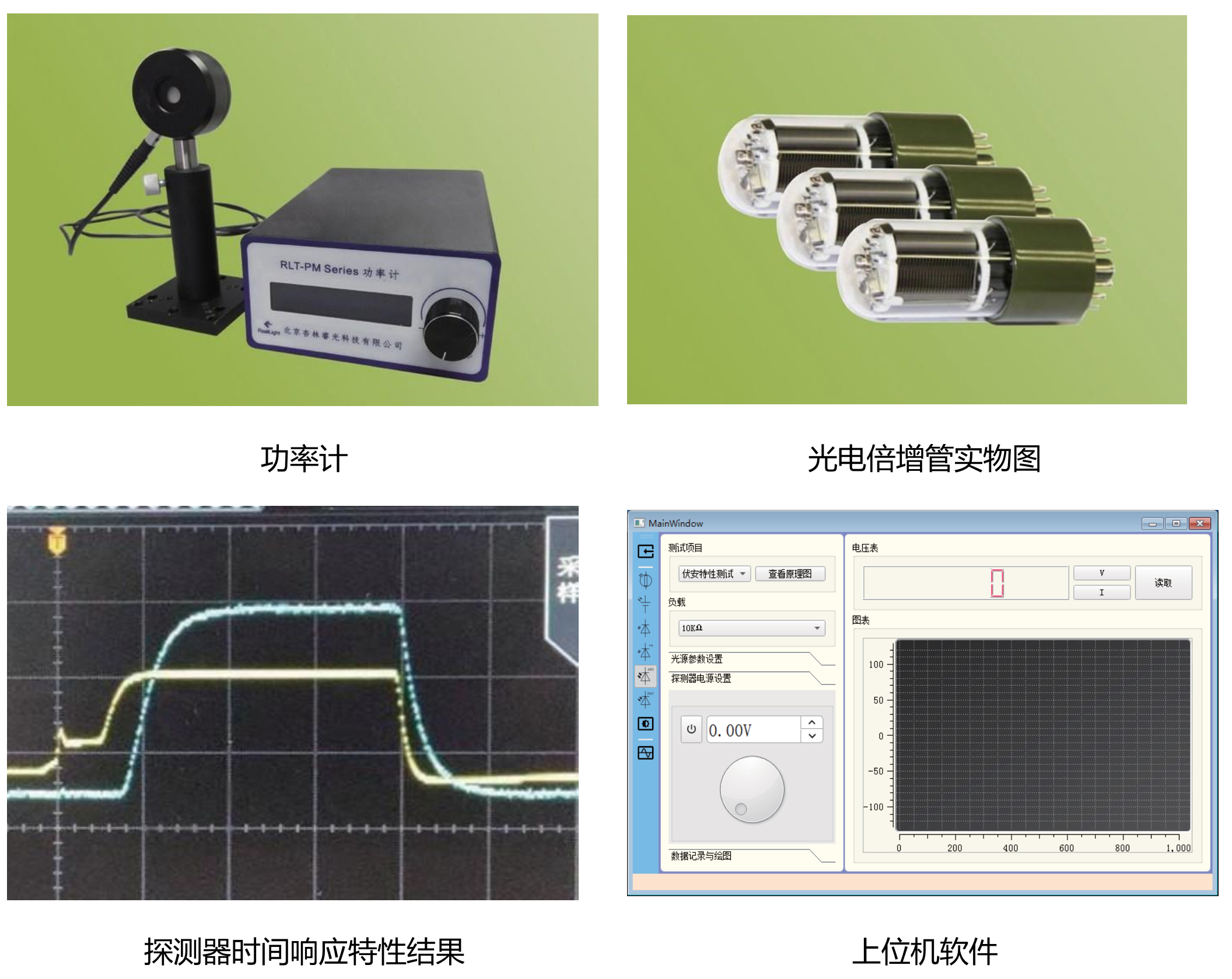

实验效果图
实验知识点
光谱响应曲线、热释电探测器、硅光电二极管、光敏电阻、幅频响应法、脉冲响应法、光电特性、伏安特性
设备参数
1.光源组件： 色温：3200K，功能：可连续调光，冷却方式：风冷工作噪音：≤33dB，输出光强度：120000lx，尺寸：L×W×H=110×170×200mm。
2.光学调制盘组件： 镂空圆形结构，25Hz定频调制。
3.探测器组件： 光谱响应特性测试电源：25Hz调制盘驱动，检频输出，精密信号放大电路增益150倍； 探测器时间响应测试电源：含硅光二级管、光敏电阻测试，负载电阻可变100Ω-100kΩ，偏置电压可调5-15V，内置正弦信号/脉冲信号，频率可调；光电二极管：响应波长400nm-1100nm； 热释电探测器：响应波长0.3μm-9μm。
4.单色仪： 焦距：300mm光栅配置：刻线数1200线/mm，闪耀波长500nm，（标准配置）使用波长330-900nm，（另有多种规格光栅选配，使用波长可扩展至 185nm-20μm 之内的相应波段）；波长 准确度：±0.2nm（1200L/mm光栅）；波长重复性：0.1nm （1200L/mm光栅）；分辨率：≤0.2nm（1200L/mm 光栅）；相对孔径：F/6；线色散倒数：2.7nm/mm(1200 线 /mm 光栅 )；狭缝：宽度 0.02mm ～ 3mm 连续可调，高度 2、4、6、8、10 五档；光轴中心高：160mm；外型尺寸：L×W×H=385×300×200mm；仪器重量：15Kg。
5.光学组件： 红外滤光片，Φ25.4mm，带宽720nm～2500nm。
6.实验手册及保修卡
