【杏林睿光】智能手机传感器及光学特性测试综合实验
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
实验内容
1、LED 伏安特性测量实验；
2、LED 空间特性测量实验（半强度角、发散角）；
3、LED 光度学测量实验（光通量）；
4、LED 电光效率测量实验；
5、LED 色度学测量实验（三刺激值、色品图、色温、 光谱特性、显色指数、主波长、色纯度、色品图）；
6、三色LED 配色实验。

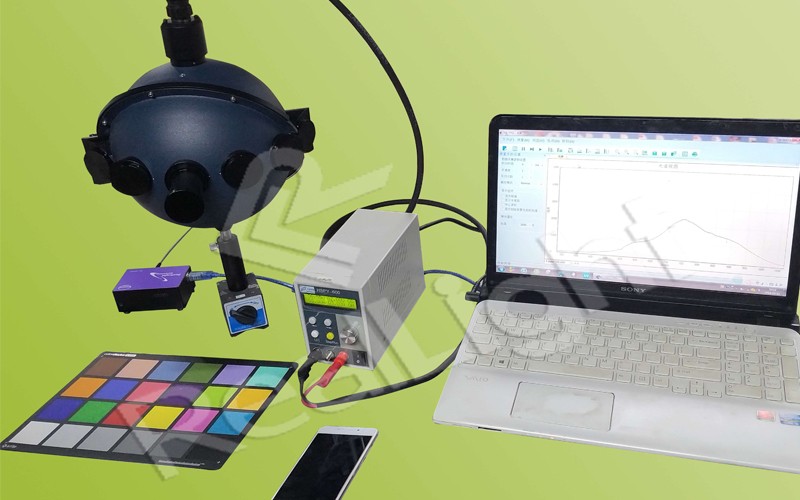

实验效果
实验知识点
正/反向电压、正/反向电流、 伏安特性曲线、光通量、色坐标、相关色温、主波长、 色纯度、三刺激值、显色性指数、 CIE行业标准。

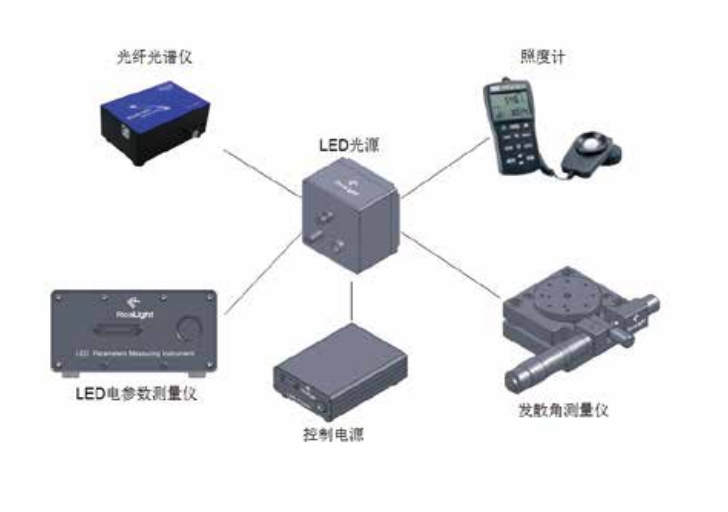

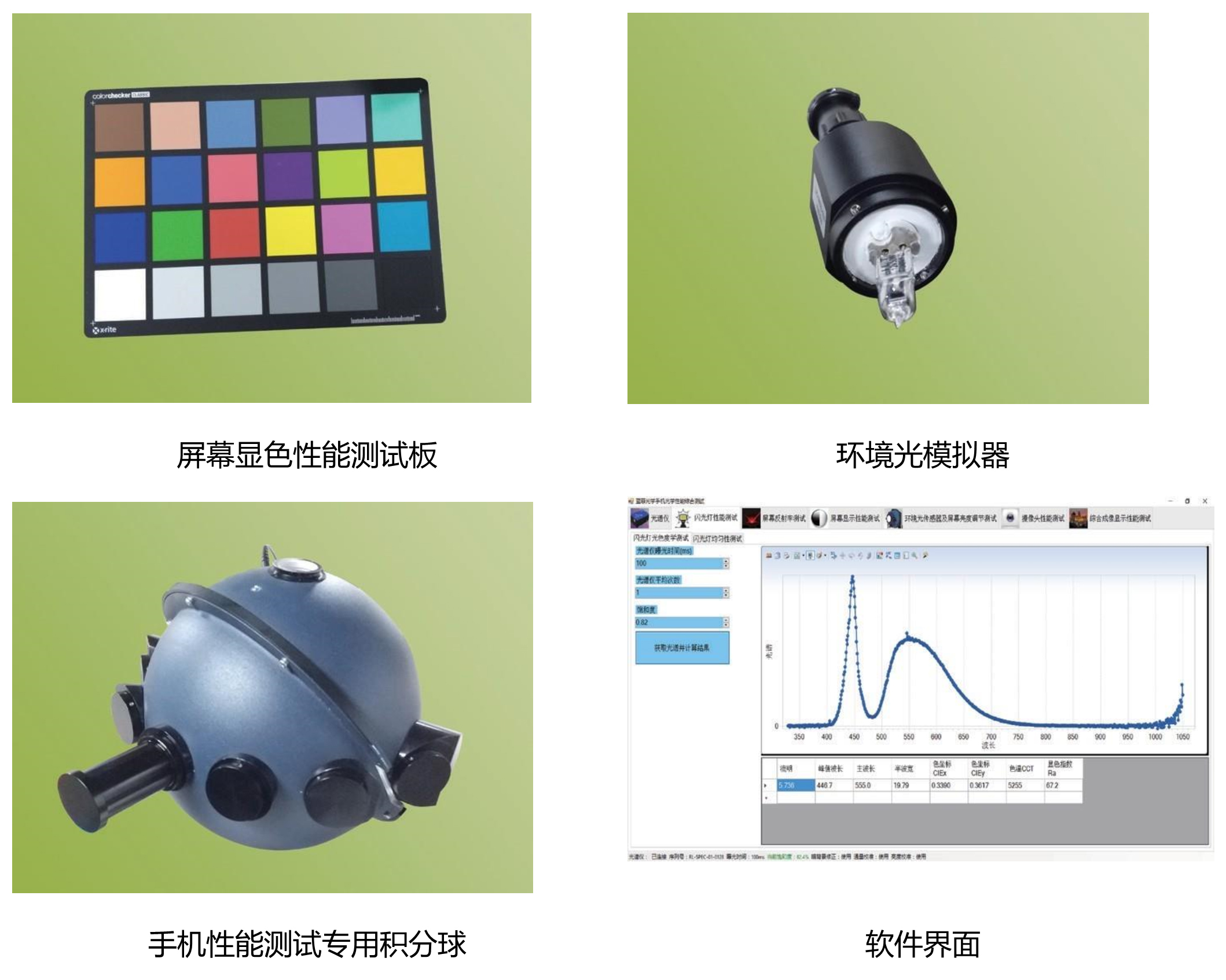

设备参数
1.光纤光谱仪： 波长范围：350~1000nm；光学分辨率：1nm；狭缝：25μm；光纤连接器：SMA905；探测器：2048像元阵列CCD，每个像元14×200μm；信噪比：2000：1全光谱；A/D分辨率：12bit；积分时间：4ms~6.5s；USB 通讯与供电，无需外部电源；通过CE认证；具备外触发功能；功耗：250mA，5VDC；尺寸：91×60×34.5mm；重量：0.3kg。
2.照度计 : 3位半液晶显示；测量范围：20/200/2000/20000 lux；分辨率：0.01lux；准确度：±3% rdg ± 0.5% f.s.( ＜ 10,000 lux)、±4% rdg ± 10dgts ( ＞10,000 lux)( 以色温 2856K 标准平面灯校正 )；重复性：2%；取样率：2 次/秒；探测器尺寸：LxWxH=100 x 6 x 27mm；
探测器响应波长：380-780nm。
3.辐射式积分球： 使用高反射率漫反射涂料 Spectraflect，有效光谱范围：350-2400nm，反射率>98%@600nm，热稳定性100℃，激光损伤阈值1.7J/cm ，内径 50mm，两开口，采样口配置防尘盖和 SMA905 适配器，矩形外形设计，便于加持使用。
4.光纤跳线：光纤芯径：400μm；数值孔径：0.22NA；长度：100+/-10cm；3mm 铠甲护套；SMA905 接头。
5.三色 LED 光源：绿光、蓝光、红光三色单独控制，连续可调，可按色坐标输出颜色。
6.可调稳压电源： 输入电压：220VAC；输出电压范围：0~12V自适应；输出电流范围：0~300mA可调；电压显示分辨率： 0.01V；电流显示分辨率：1mA；电流可通过旋钮调节、可通过使能开关控制；尺寸：110×58×173mm。
7. 绝对辐射校准补偿文件。
8.机械组件： 精密光学底板、调节支座、支杆。
9.实验手册及保修卡
