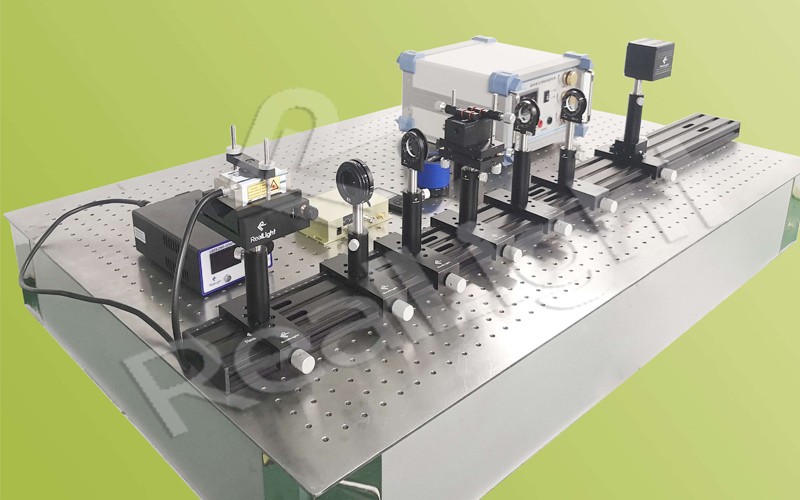

【杏林睿光】晶体电光、声光、磁光效应实验
晶体在电场、超声波、磁场的作用下会产生双折射效应，利用此效应可以测量相关物理量，也
可以实现对光的相位和强度进行调制。晶体的电光、声光、磁光效应是最常见的三种调制现象，
RealLight® 将这三个知识点融合在一起开发本实验，便于教师讲授相关知识点以及学生通过实验现
象来横向比较实验原理。
1.光源组件：
固体激光器：输出功率0~20mW，中心波长532±1nm，TEM00，M ≤1.2，光斑1mm，功率稳定性±1%，连续
输出，带TEC制冷，预热时间10分钟。
2.电光晶体组件：
晶体类型：铌酸锂，3×4×35mm，双面溅射电极。
实验电源：0-600V可调，内置正弦信号0-5KHz，调制幅度0-3V可调。
3.声光晶体组件：
材料：TeO2，工作波长532nm，工作频率：100MHz，外控信号偏置可调，增益可调；通光孔径1mm，衍射效
索取报价2
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
027-8777 1662
sales@eanalyzer.com.cn
- 产品概述
- 配置选型

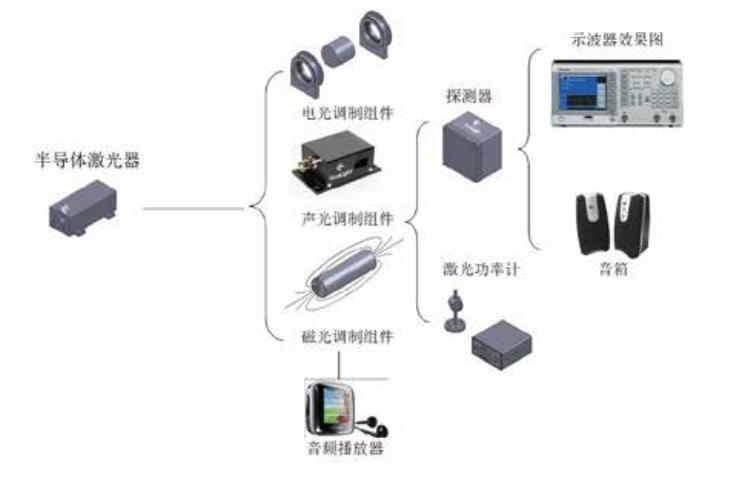

1、晶体锥光干涉测量实验；
2、晶体电光调制半波电压测量实验；
3、晶体电光信号调制传输实验；
4、晶体声光调制衍射角度测量实验；
5、晶体声光调制衍射效率及声速测量实验；
6、晶体声光信号调制传输实验；
7、法拉第旋光器及旋光角度测量实验；
8、法拉第隔离器搭建及隔离度测量实验。
实验效果
实验知识点
晶体双折射、锥光干涉、半波电压、电光调制、声光衍射、声光调制、法拉第效应、光隔离器。
实验效果
设备参数
1.光源组件：
固体激光器：输出功率0~20mW，中心波长532±1nm，TEM00，M ≤1.2，光斑1mm，功率稳定性±1%，连续
输出，带TEC制冷，预热时间10分钟。
2.电光晶体组件： 晶体类型：铌酸锂，3×4×35mm，双面溅射电极。 实验电源：0-600V可调，内置正弦信号0-5KHz，调制幅度0-3V可调。
3.声光晶体组件： 材料：TeO2，工作波长532nm，工作频率：100MHz，外控信号偏置可调，增益可调；通光孔径1mm，衍射效 率：≥80%@100MHz，光透过率：≥95%，工作频率：100±0.1MHz；工作频率带宽：±10MHz，调制带宽；>1MHz;射频连接方式：SMA； 声光电源：电压24V，电流1A。
4.磁光晶体组件： 高维尔德常数磁光晶体：TGG，Φ2.8mm，高性能磁铁部件。
5.光学组件： 偏振分光棱镜：5×5×5mm，H-ZF3，消光比>400:1; 石英波片：Φ25.4mm，石英晶体，光洁度Ⅲ级，精度：30″。
6.探测器组件： 可编程功率计：显示屏显示内容为测量波长、自动/手动量程模式、衰减窗口状态、当前功率测量档位；测量精度0.1μW，分辨率0.1μW，支持六挡量程；测量波长范围380-1100nm，功率测量范围0-200mW；提供实时
功率显示，长期功率检测，并显示测量时长、测量时间内的功率变化曲线，提供最大值、最小值显示，可导出 excel数据；USB2.0操作通讯接口。 光电接收模块：响应波长400~1100nm。音频信号输出：MP3，5V供电，含音箱。
7.机械组件： 精密光学导轨：L×W=600×90mm，配套滑块、一维平移滑块、调节支座、支杆；高精度调节镜架。
8.实验手册及保修卡
