- 产品概述
- 配置选型
实验内容
1、LED 阵列光照度仿真实验；
2、LED 阵列照度分布测量实验；
3、基于三角测量法的定位测量实验；
4、基于指纹库法的定位测量实验；
5、基于位置的信息推送实验；
6、基于LiFi的图像 / 语音传输实验

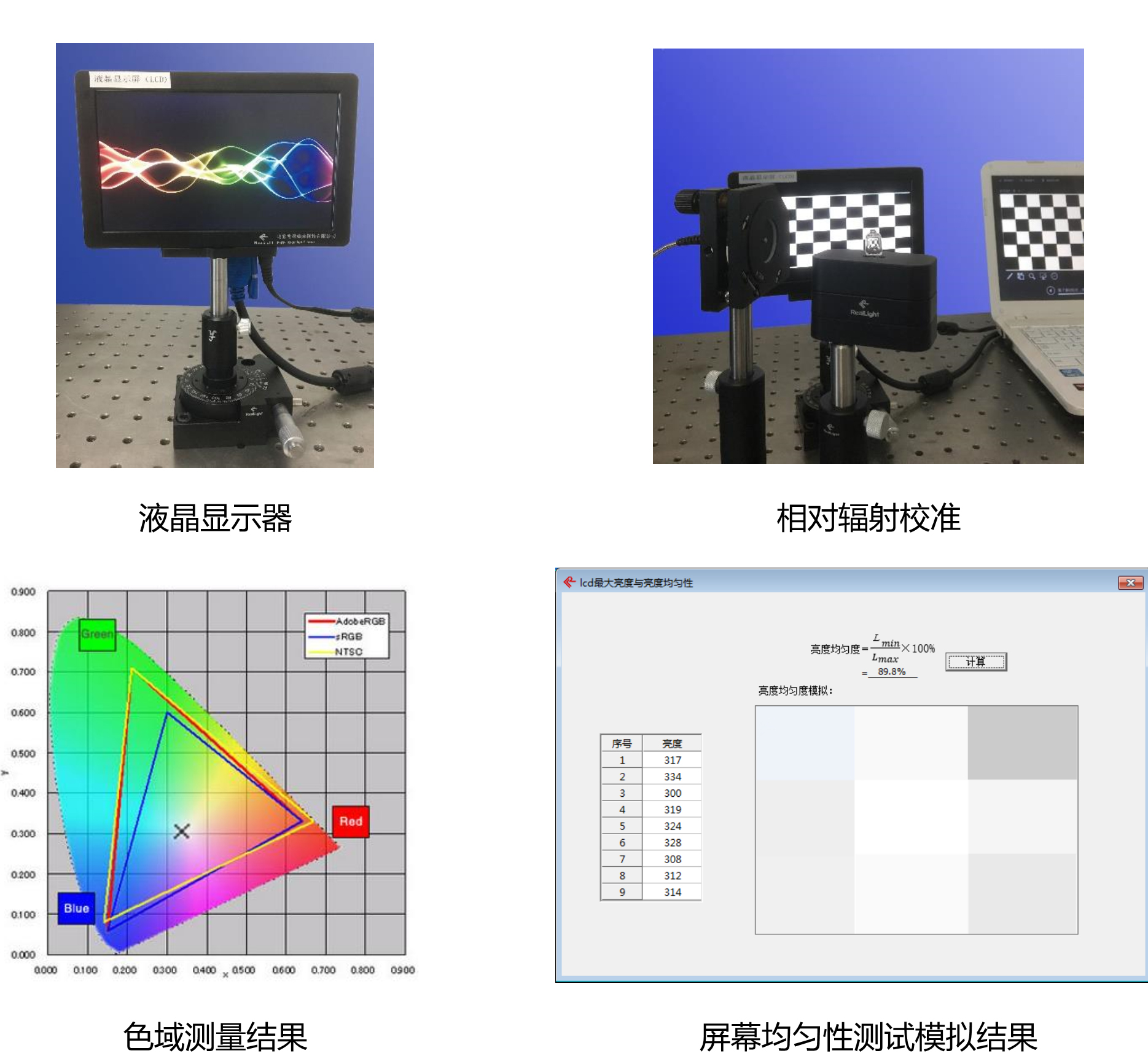

实验效果
实验知识点
液晶透过率、液晶控制原理、液晶响应时间、LCD 背光源、LCD 扩散膜、LCD 增亮膜、 偏振片、TFT 控制原理、色彩控制原理、液晶字符显示原理、亮度。
设备参数
1.液晶盒： 液晶周期10μm，盒厚7μm，delta n=1.5；清亮点：90℃；周期信号驱动；
2.光源组件： 光纤耦合激光器：650nm，P>1.5mW，单模光纤，芯径4μm，TEM00，3mmPVC光纤保护套，光纤接头 FC/PC，光纤长度≥70cm； 白光面光源：发光面积100x100mm，输入电压12V，光强可调，大尺寸均匀光照明，亮度可精密连续控制。
3.光学组件： 偏振片：偏振片：Φ25.4mm，K9玻璃窗口，AR@400-700nm，消光比>400:1； 滤光片：透过特性：红绿蓝三色透过；峰值透过率：>80%；带宽：<25nm。
4.亮度计： 波长响应范围：380-780nm；视场角：1°；信噪比1000:1；亮度重复性：0.2%；带人眼光效函数校准器；瞄 准方式：红色可见光指示。
5.光电接收模块： 响应波长400-1100nm，响应速度：<1ms；
6.显示功能薄膜： 扩散膜：雾化光源、匀光、使光源柔和、点光源变面光源；规格尺寸：50μm；全光线透过率(T)= 70-99%； 雾面程度(Haze) = 60-98%； 增亮膜：增亮率：>50%；规格尺寸：50μm；
7.光纤准直镜： 发散角<1°，准直光斑1mm。
8.液晶显示模块： 字符显示模式：动态；
9.实验手册及保修卡
