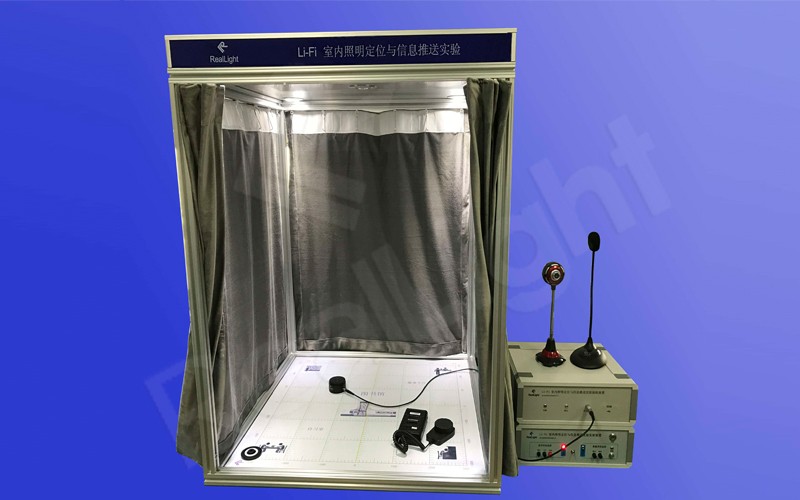

【杏林睿光】LiFi室内照明定位与信息推送实验
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
实验内容
1、LED 阵列光照度仿真实验；
2、LED 阵列照度分布测量实验；
3、基于三角测量法的定位测量实验；
4、基于指纹库法的定位测量实验；
5、基于位置的信息推送实验；
6、基于LiFi的图像 / 语音传输实验。

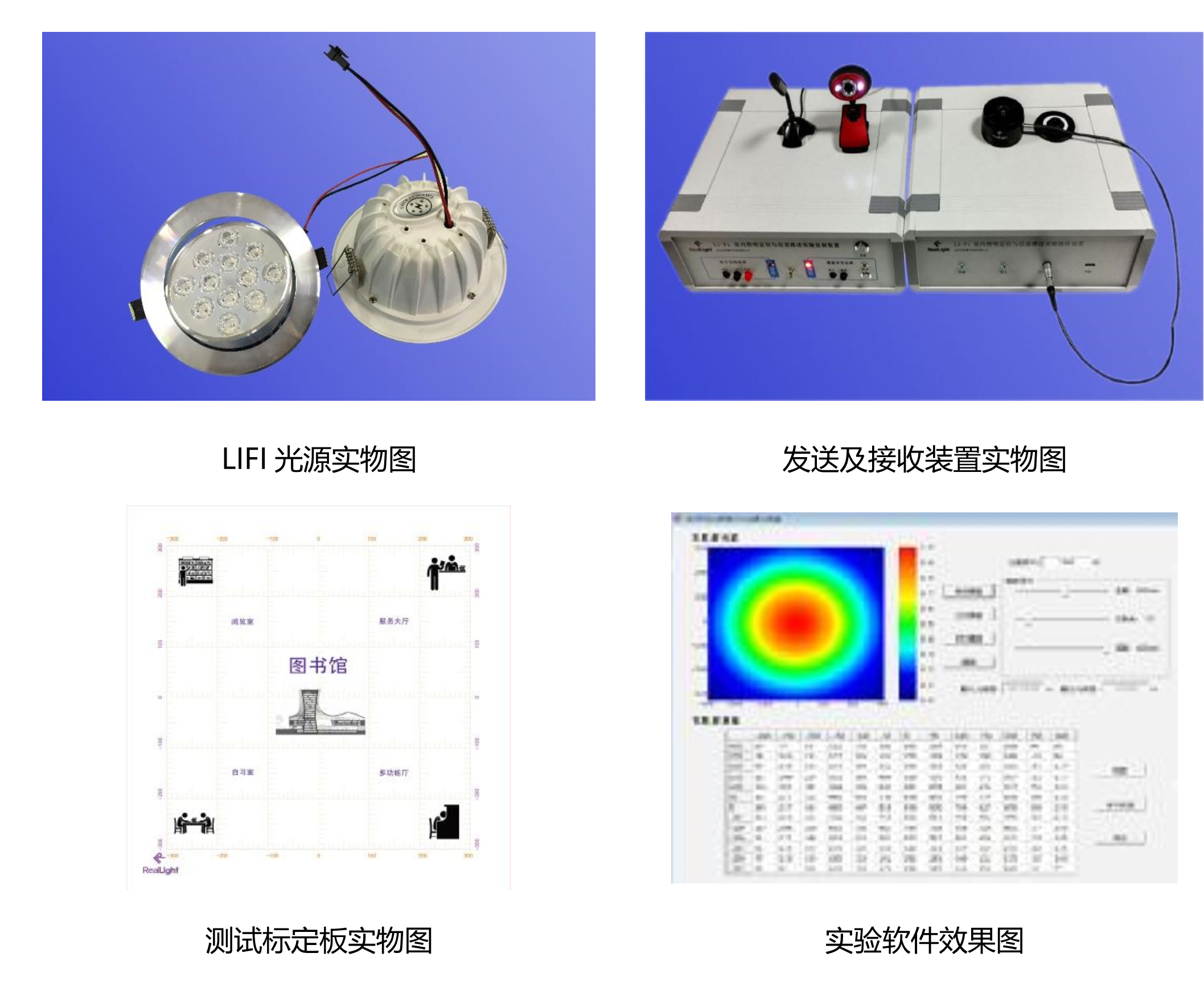

实验效果
实验知识点
可见光通信原理、LED光照模型、可见光发射技术、可见光接收技术、三角测量法定位原理、指纹库法定位原理、定位误差分析。

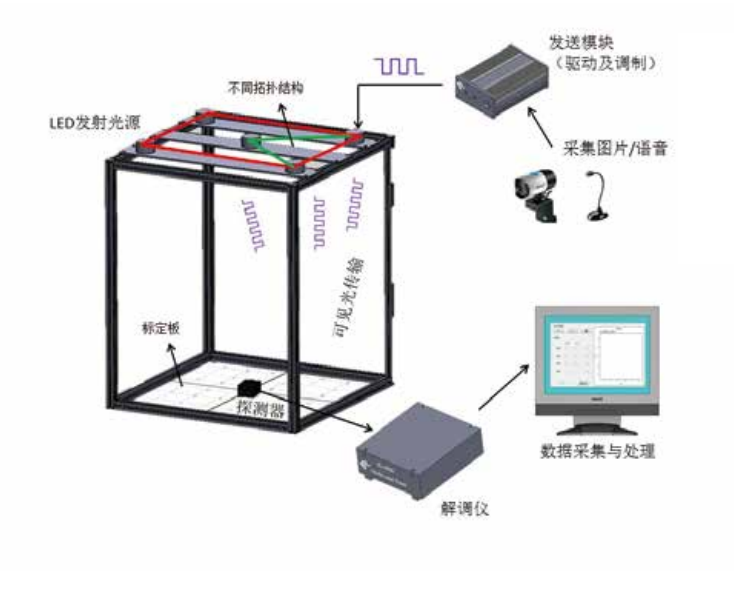

实验原理
设备参数
1.拓扑光源测试灯架： 灯架外形：LxWxH=760x760x910mm，框架采用30x30mm硬铝合金，拓扑光源安装于顶部，可构
成三角形、四边形照明结构，采用DB15数据线与发射装置连接。
2.LED光源组件： LIFI调制白光LED光源，功率3W，色温6000~6500K，蓝光激发黄色荧光粉，供电电压：
AC100~240V，共计五组。
3.发射装置： 双USB接口连接输入设备：摄像头、麦克风。DB15接口连接测试灯架。内置LED光源驱动与调制模
块。实现定位与通信工作模式的切换，在定位模式下控制灯源的拓扑结构，在通信模式下控制发送的数据源。数据传输速率：50kbps。
4.探测器： PIN光电探测器，有效面积：3x3mm响应波长：300~1200nm，响应度：0.5mA/mW@940nm，暗电流10nA@10V。
5.接收装置： 16位AD转换器，采样速率：500KHz，USB供电，图像（语音）的显示（播放）时间：30s以内。
6.标定板： 尺寸700mmx700mm，有效测试区域：600mmx600mm，模拟图书馆场景设计，分四区，100mm标定栅格，10mm最小刻度，彩色印刷，耐磨材质。
7.照度计： 测量范围：20/200/2000/20000Lux，分辨率：0.01Lux，准确度：±3%rdg±0.5% f.s. ( ＜10,000lux)。
8.测试软件： 实现功能：LED阵列光照分布的仿真、可见光定位测量和可见光信息推送。 通过设置灯源的拓扑结构、高度、发散角、间距及中心光强，
生成照度平面上的仿真图像，也可根 据实际测量值绘制。在两种灯源拓扑结构下实现基于三角测量法和指纹库法的定位测量，包含灯源 的标定、自建
库的指纹生成及基于位置的信息推送功能。实现基于可见光通信的图像及语音数据的传送和接收。
9.实验手册及保修卡。
