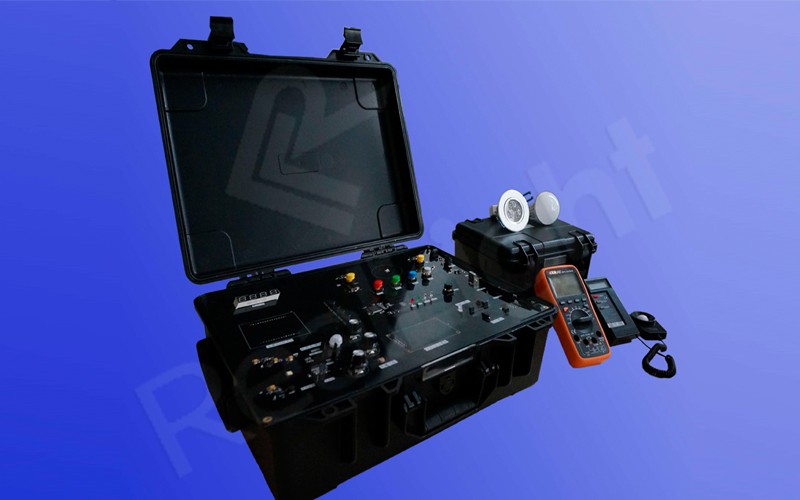

【杏林睿光】智能光源测试与控制综合实验
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
实验内容
1、 传统灯及LED灯电参数对比实验；
2、 LED灯光效提高实验；
3、 PWM调光控制实验；
4、 频闪观测实验；
5、 LED彩光合成实验；
6、 LED色温控制实验；
7、 红外传感与光敏传感器实验；
8、 zigbee的原理实验；
9、 基于zigbee的组网控制实验

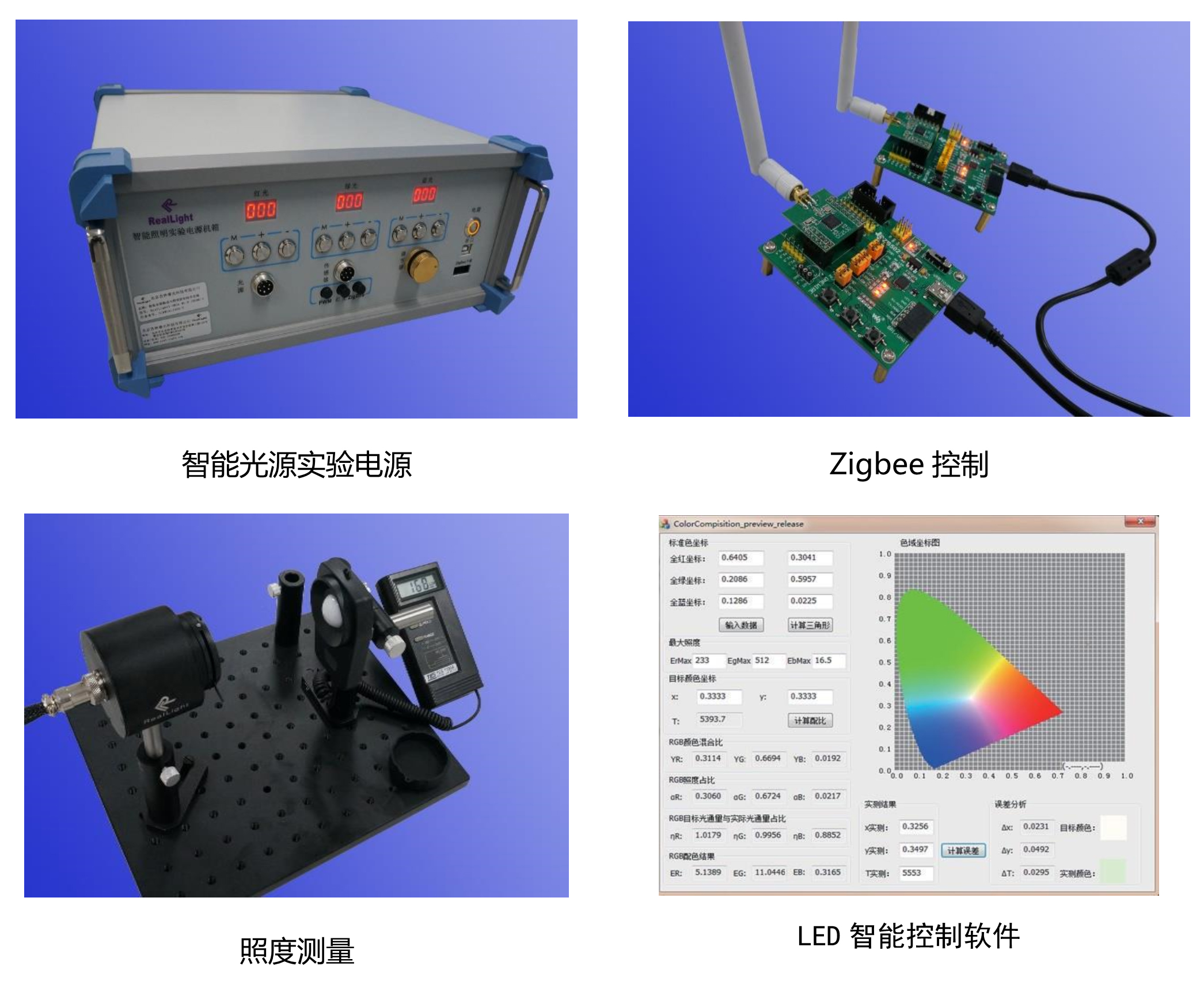

实验效果
实验知识点
PWM 调光、LED 控制、色温、三刺激值、光色合成、光效、功率、红外传感、光敏传感、功率因数、zigbee、组网。

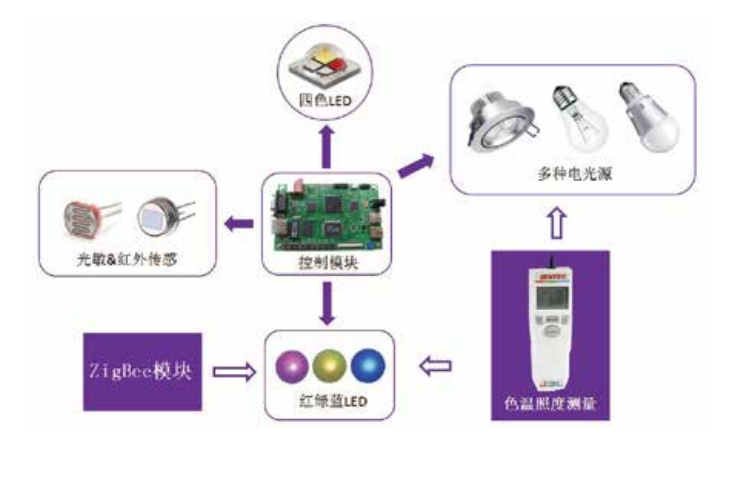

实验原理
设备参数
1.四色LED： RGBW四色灯珠，功率4W，发散角：140°，色温波长：红光620~630nm、绿光520~530nm、蓝光460~470nm，
白光LED色温6000~8000K,驱动电流300mA。
2.照度计： 3位半液晶显示；测量范围：20/200/2000/20000Lux；分辨率：0.01Lux；准确度：±3% rdg ± 0.5%
f.s.(<10,000Lux)、±4%rdg±10dgts(>10,000Lux)(以色温2856K标准平面灯校正)；重复性：2%；取样率：2次/秒；
探测器尺寸L×W×H：100×60×27mm；探测器响应波长：380～780nm。
3，电力监测仪： 功率显示范围：0.5W~2200W；电流显示范围0.001A-10A；频率显示47Hz~63Hz；电压显示范围：0-264V;
4.色温照度计： 感光元件：硅光电二极管；参量参数：色品坐标、色温；修正色温：Ev、Tcp、Δuv；色差：Δ(Ev xy)、Δ(Ev u’v’)、
ΔEvΔu’v’；精度：xy：±0.050；响应时间：<1s。
5.白炽灯灯泡： 供电电压：220V；光谱覆盖可见光范围；显色指数：>85；寿命：>1000h。
6.LED灯泡： 供电电压：220V；光谱覆盖可见光范围；显色指数：>60；寿命：>1000h。
7.光敏电阻： 环境温度：-30~+70℃；光谱峰值560nm；亮电阻：5K欧；暗电阻0.8MΩ；响应时间：上升30ms，下降30ms。
8.红外热释电传感器：工作电压范围：直流电压4.5~20V；静态电流：<50μA;电平输出：高3.3V/低0V；触发方式：L不可重复触发/H重
复触发（默认重复触发）；延时时间：0.5~200S（可调）；封锁时间：2.5S：尺寸32×24mm;感应角度：<100度锥角，工作温度：-15~+70℃;
感应透镜尺寸：直径：23mm。
9.ZigBee模块： 自组网；自动查询设备状态；自动保存本次网络信息；全网控制；分组控制；低延时；2dbi内置柔性天线。
10.多路PWM控制模块： 调制频率1~100Hz，占空比调节精度1%，多路控制，自动记忆。
11.实验手册及保修卡。
