【杏林睿光】CCD基础与应用综合实验
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
实验内容
1、线阵CCD 驱动实验；
2、线阵CCD 特性测量；
3、线阵CCD 输出信号二值化实验；
4、工件直径测量实验；
5、角位置测量实验；
6、面阵CCD 驱动实验及特性测量；
7、面阵CCD 数据采集实验；
8、面阵CCD 图像点运算实验；
9、工件二维尺寸测量实验；
10、彩色面阵CCD 颜色处理及识别实验

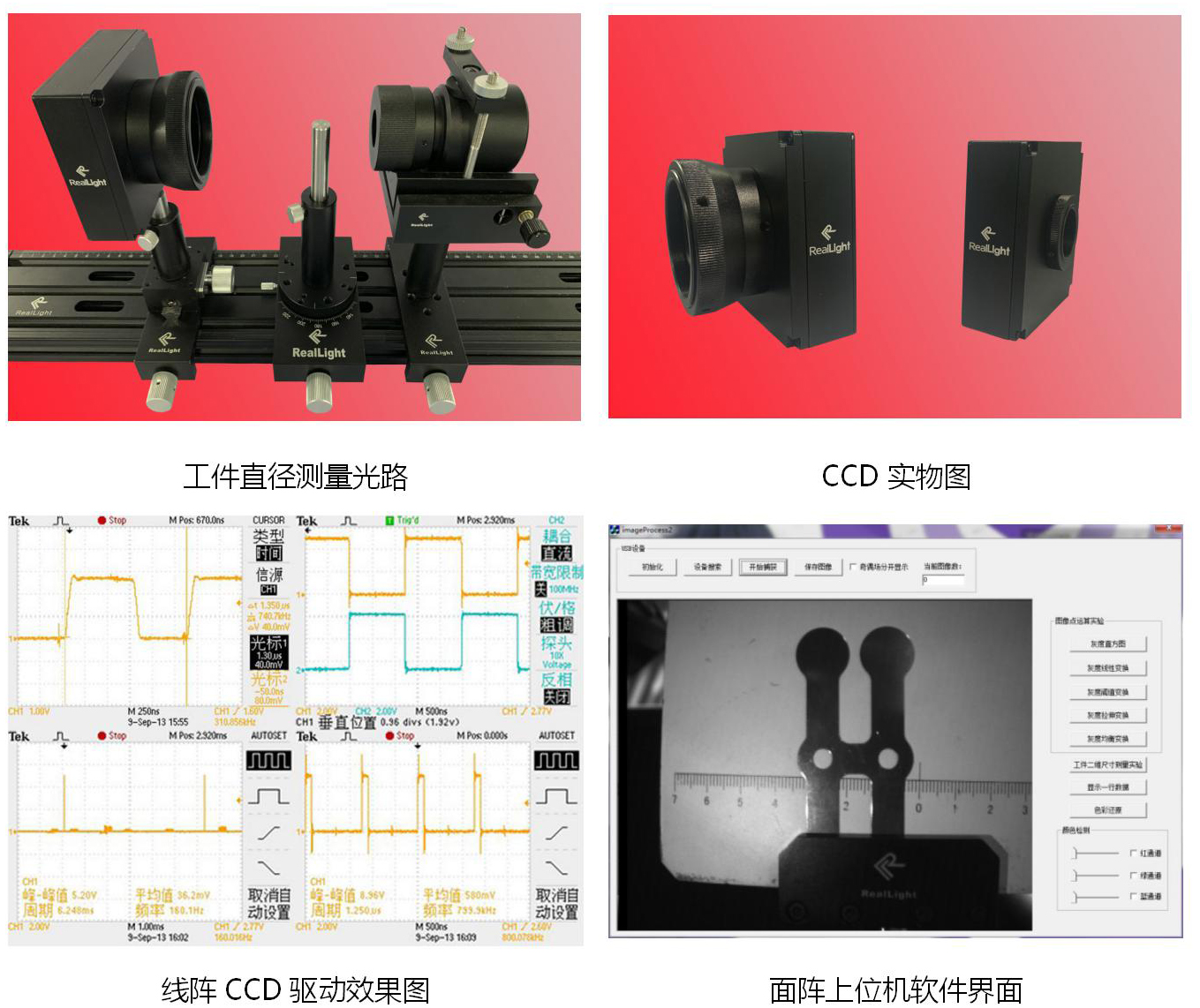

实验效果
实验知识点
CCD基本工作原理、转移效率、转移损失率、工作频 率、光电转移特性、光谱响应、动态范围、暗电流、 分辨率、积分时间、CCD驱动时序、CCD信号处理与
计算机数据采集

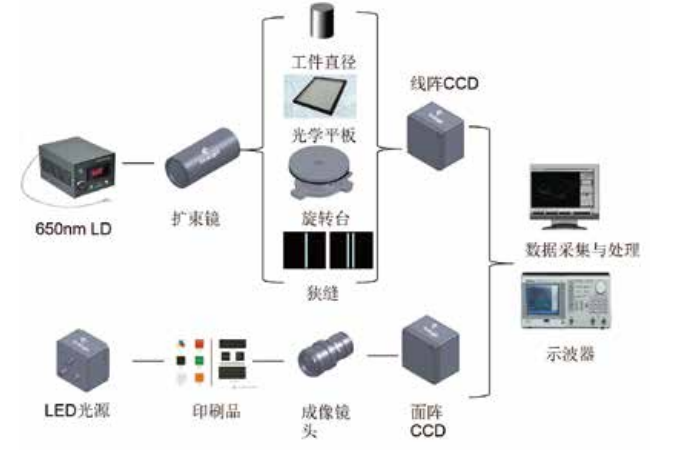

实验原理
设备参数
1.光源组件： 光纤耦合激光器：650nm，P>1.5mW，单模光纤，芯径4μm，TEM00，光纤保护套，光纤接头FC/PC，光纤长度≥70cm;LED光源：白光LED，P＞1W，亮度连续可调。
2.光学组件： 成像镜头：f=16mm，F1.4；光纤准直镜：通光孔径Φ20mm，接口FC/PC，用于光纤耦合激光器的光束准直；狭缝：玻璃镀铬精密光刻，尺寸Φ25×1.5，缝宽200μm，缝长20mm。
3.探测器组件：线阵CCD：二相线阵CCD，工作电压5V，像素单元2160×1，像素单元大小14×14μm，USB数字接口及信号测试接口；面阵CCD：彩色面阵CCD，工作电压5V，
有效像素单元752×582，像素单元大小6.50μm（H）×6.25μm（V），USB数字接口及信号测试接口。
4.机械组件：旋转台：360°，读数精度2°；高精度调节镜架：稳定性＜2′。
5.测试组件：电气面包板：12芯数据接口，驱动脉冲测试端，二值化信号测试端，CCD模 拟信号测试端，电压调节端，光源调节旋钮。
6.软件组件：USB驱动程序，信号采集及显示模块，系统参数标定模块，直径测量模块，角位置测量模块，印刷品颜色检测模块，图像点运算模块 （图像反色、灰度线性变换、直方图）。

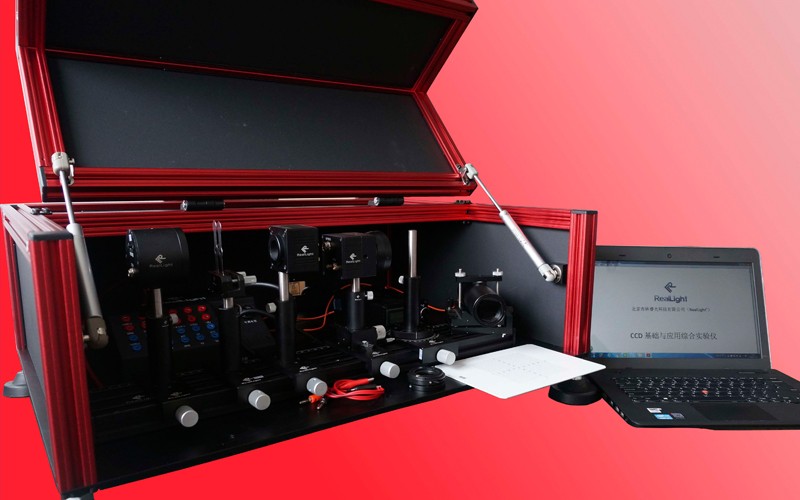

7.实验仪器外壳：外形尺寸：820×480×350mm，上开盖气动支杆连接，展开角度130°，10mm厚铝制面包板，外部紫色烤漆处理，内部黑色无光漆面处理，单块铝合金底座安装，
可配套安装平板电脑支架；五孔专业排插，工业防雷防浪涌，三级防雷抗电涌；电源支架可放置多款配套电源，并可做器件收纳用途。
8.实验手册及保修卡
