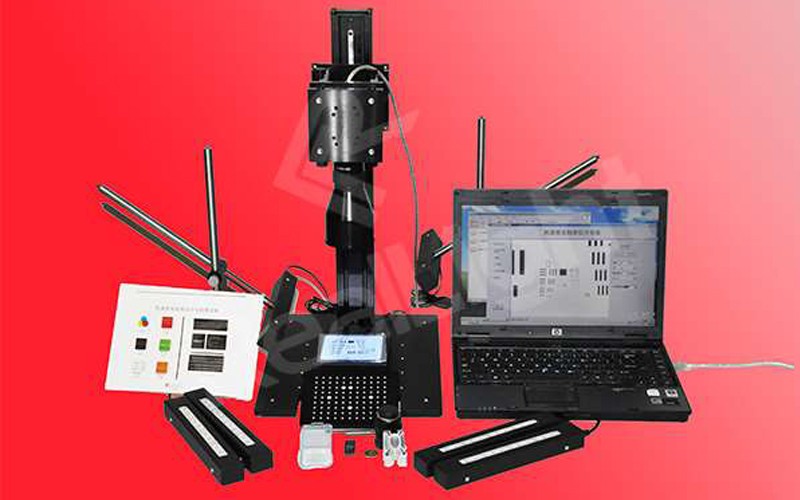

【杏林睿光】机器视觉测量综合实验
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
实验内容
1、普通镜头相机标定实验；
2、物方远心镜头相机标定实验；
3、光学系统的分辨率测量实验；
4、光源照明实验；
5、机器视觉光源特性实验；
6、二维码检测与识别实验；
7、数字与字母识别实验；
8、工件特征尺寸测量实验
实验知识点
相机标定、分辨率测量、光学系统成像质量、边缘提取、二 值化、二维条形码、OCR、远心光路、模式识别、光源照 明技术

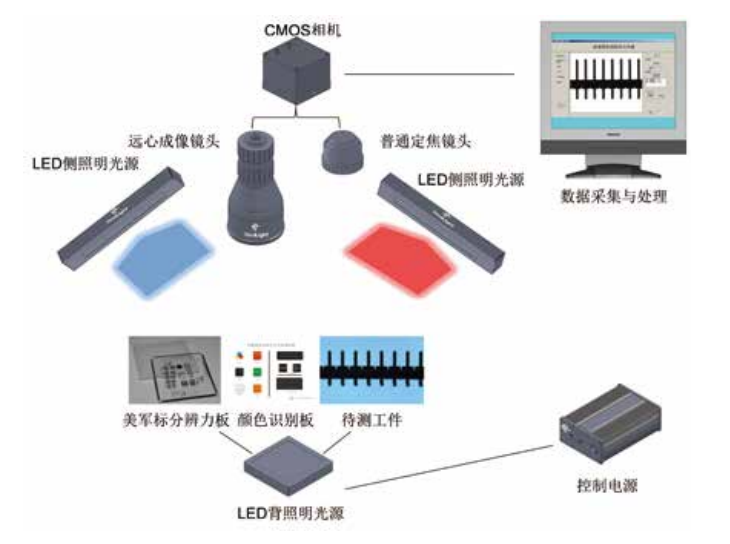

实验原理
设备参数
1.光源组件： 面光源：白、蓝、红光源，发光面积100mm×100mm，输入电压12V，光强可调大尺寸三色匀光照
明，亮度可精密连续调控；条光源：白、蓝、红光源，发光面积222mm×25mm，输入电压12V，亮度可精密连续调控，高度及角度可调。
2.镜头组件：远心成像镜头：工作波长：450-650nm，物方工作距110mm，倍率：-0.3X，像面2/3"，
MTF>50%@60Lp/mm； 变焦镜头：1/2″，4-10mm，F1.6。
3.探测器组件： CMOS相机：130万像素，分辨率1280×1024，黑白，逐行扫描，1/1.8″，像素大小5.2μm×5.2μm。
4.机械组件： 机器视觉测试平台：Z轴竖向调节：±150mm，X轴横向调节：>100mm，移动精度0.1mm。
5.测试组件： 标定板：点阵，玻璃镀铬，点直径0.45mm，点间距1.5mm，图案精度±0.5μm； 颜色测试板：
多特征颜色图案，可订制；测量板：由多组横竖图案排布构成，同一组图案内条纹间距相等，精度±0.5μm；
双目视觉测量标定板：外形140×110mm；11×9阵列，10mm间距，点直径Ф3mm/Ф6mm；金属板。

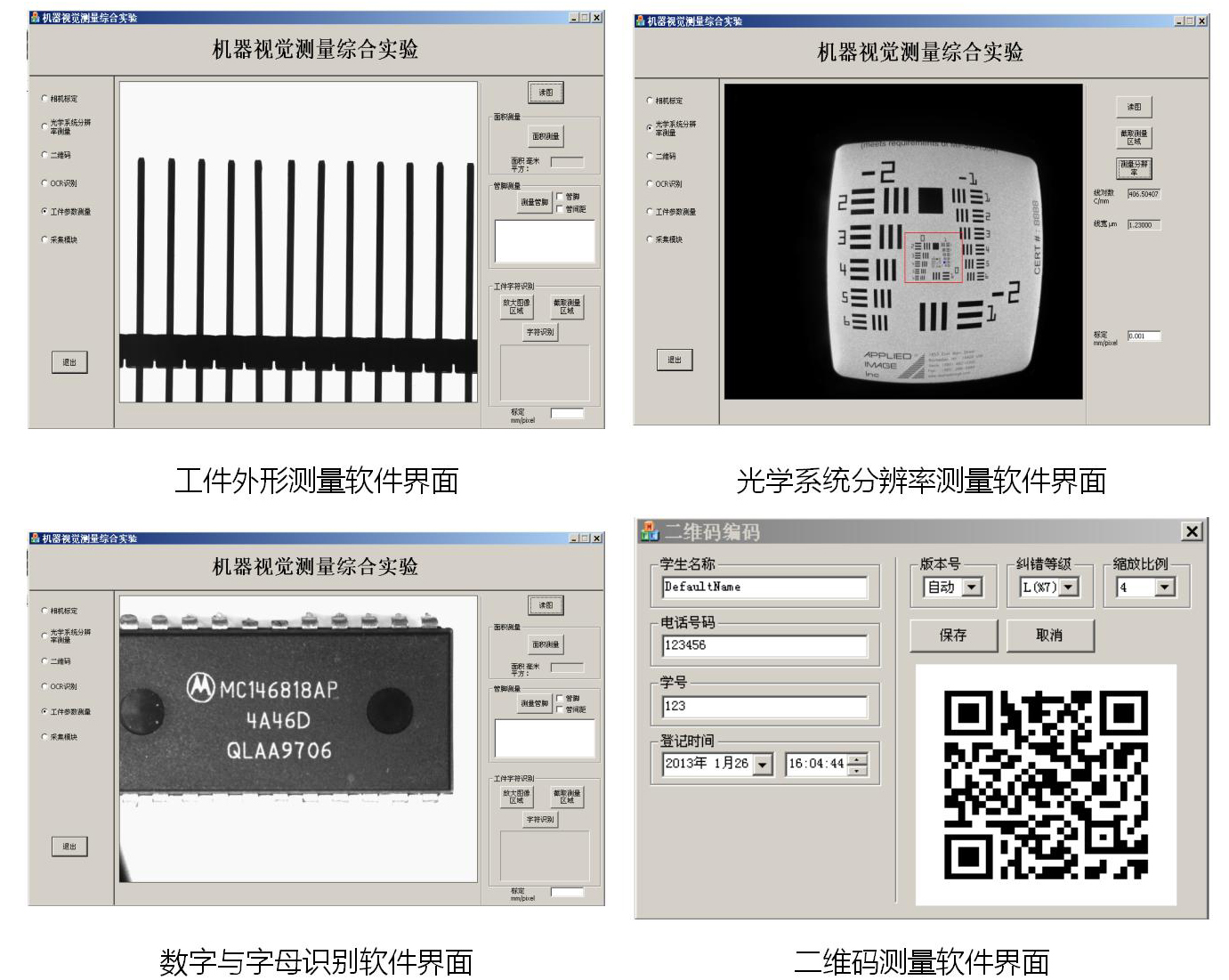

6.软件组件： 目标图像采集模块，系统参数标定模块，光学系统分辨率测量模块，二维码生成和采集模块，OCR
文字识别模块，工件参数测量模块，USB2.0软件锁。
7.实验手册及保修卡
