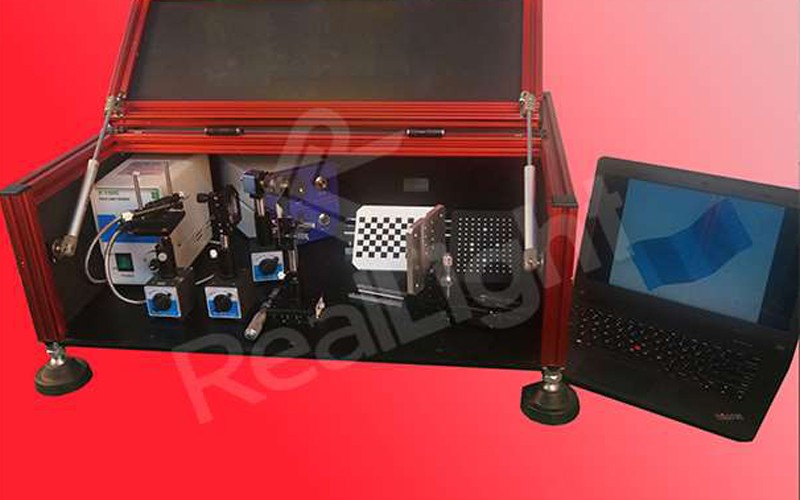

【杏林睿光】光学三维传感面型测量综合实验
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
实验内容
1、激光线扫描三维测量系统搭建实验；
2、激光线扫描三维测量系统标定实验；
3、激光三角法测量原理实验；
4、线结构光测量物体三维面型实验；
5、光栅面结构光三维测量系统搭建实验；
6、光栅面结构光三维测量系统标定实验；
7、相位轮廓术原理实验；
8、光栅面结构光测量物体三维面型实验。

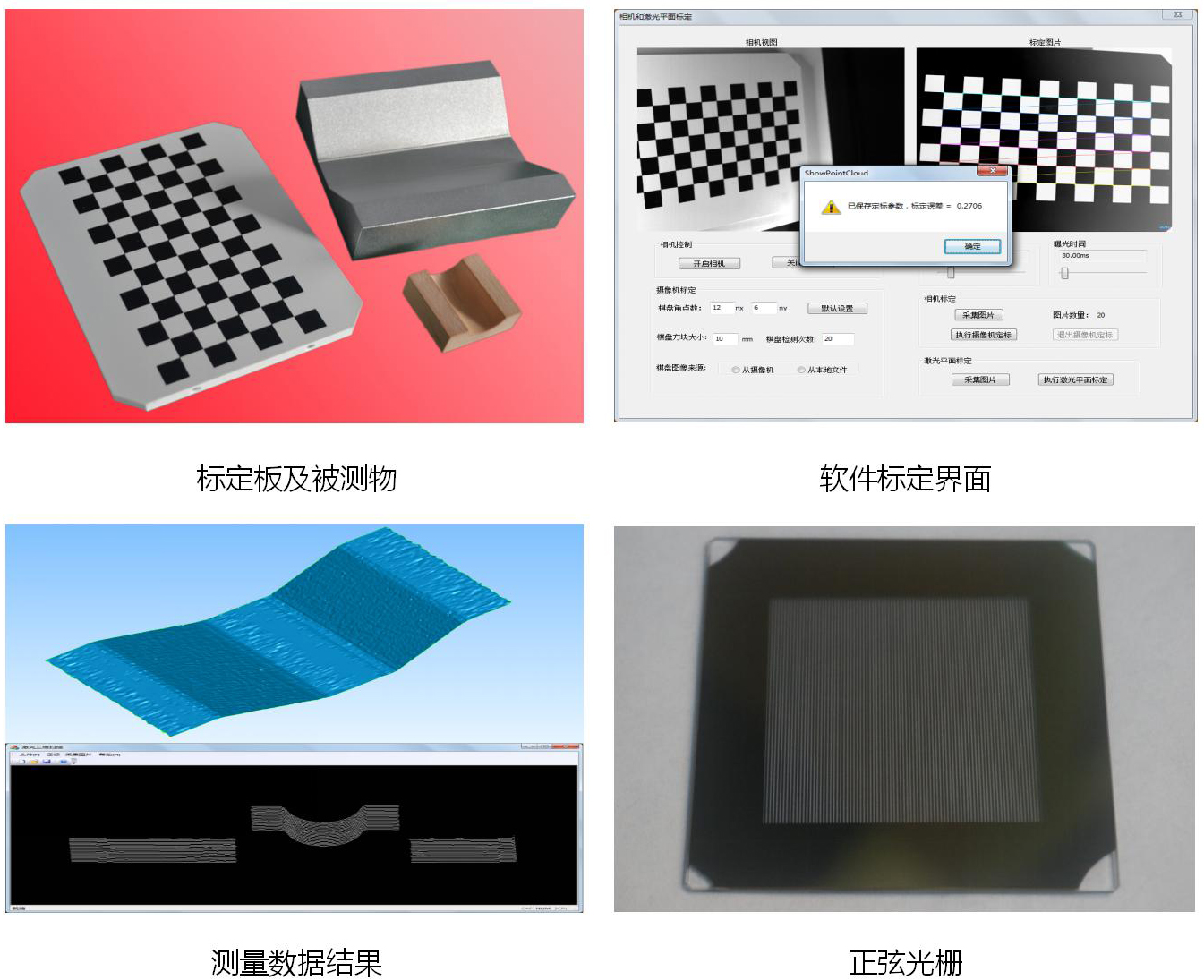

实验效果
实验知识点
主动三维传感，相机标定，激光线扫描，激光三角法，相位 轮廓术，同名点匹配。

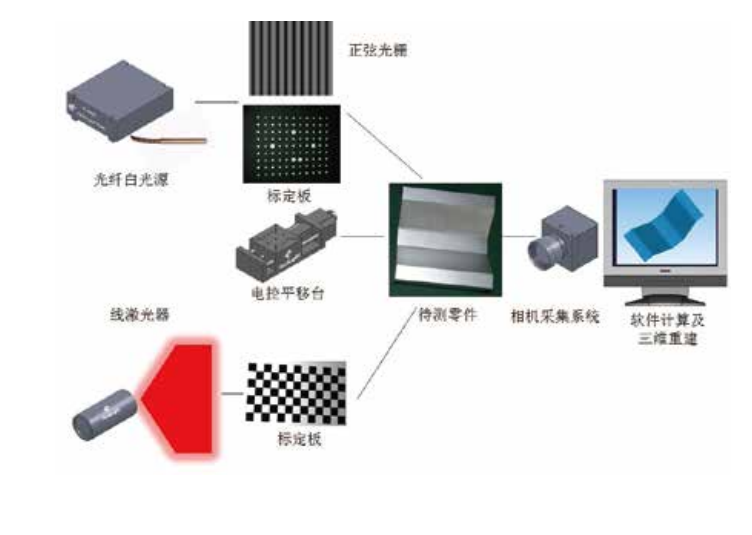

实验原理
设备参数
1.白光光源： 色温3200k，功能：可连续调光，冷却方式：风冷，工作噪音：≤33dB，输出光强：120000lx，尺寸：长×宽×
高：110×170×200mm。
2.线激光器：650nm，2mW，线长200mm，线宽0.5mm，焦距150mm。
3.控制器： 两相步进电机控制器，最高输出频率5KHz，AC220V输入，运动模式：连续模式与单步模式可切换，驱动电流
最大3A，细分数最大64，通讯方式USB转RS232，显示方式：2行液晶，工作环境温度-10~+45℃，环境相对湿度45-85%RH，带上位机软件以及SDK。
4.电控平移台：行程100mm，台面60×60mm，分辨率0.001mm，重复定位精度<0.005mm，最大承重：3Kg。
5.CMOS相机： 分辨率1280×1024，量化深度10bit，像素大小5.2×5.2μm，miniUSB2.0接口。
6.镜头：f=16mm，F1:1.4
7.光栅：2LP/mm，正弦光栅。
8.光学组件：准直透镜：Φ=25.4mm，f=40mm；Φ=50.8mm，f=400mm。
9.机械调整架：配套调节支座、支杆，高精度调节镜架，稳定性＜2’。
10.实验仪器外壳：外形尺寸：820×480×350mm，上开盖气动支杆连接，展开角度130°，10mm厚铝制面包板，外部紫色烤漆处
理，内部黑色无光漆面处理，单块铝合金底座安装，可配套安装平板电脑支架；五孔专业排插，工业防雷防浪涌，三级防雷抗电涌；
电源支架可放置多款配套电源，并可做器件收纳用途。
11.软件组件： 步进电机控制模块：可控制电机移动，回零位，按设定步长、时间间隔移动三维标定功能模块：用棋盘格标定
板标定视场，精度0.5mm至2mm可调，图像采集模块：可显示图像，可控制相机采集时间间隔，与步进电机移动频率匹配，
自动完成图像采集三维数据处理模块：可显示三维点云数据，可保存数据成三维处理软件通用格式，三维图像重现模块。
12.实验手册及保修卡
