【杏林睿光】数字阿贝综合实验
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系

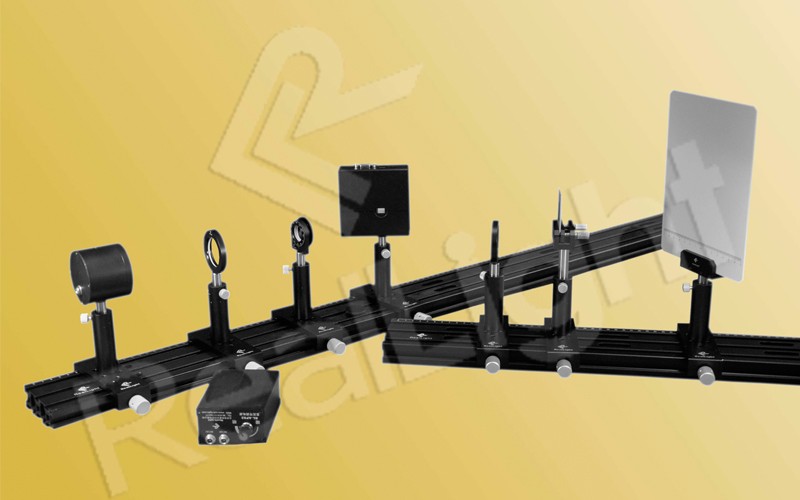

- 产品概述
- 配置选型
实验内容
1、典型图案的傅里叶变换实验；
2、阿贝成像与空间滤波实验；
3、θ调制与伪彩色编码实验；
4、彩色数字编码实验
5、光学解码图像还原实验

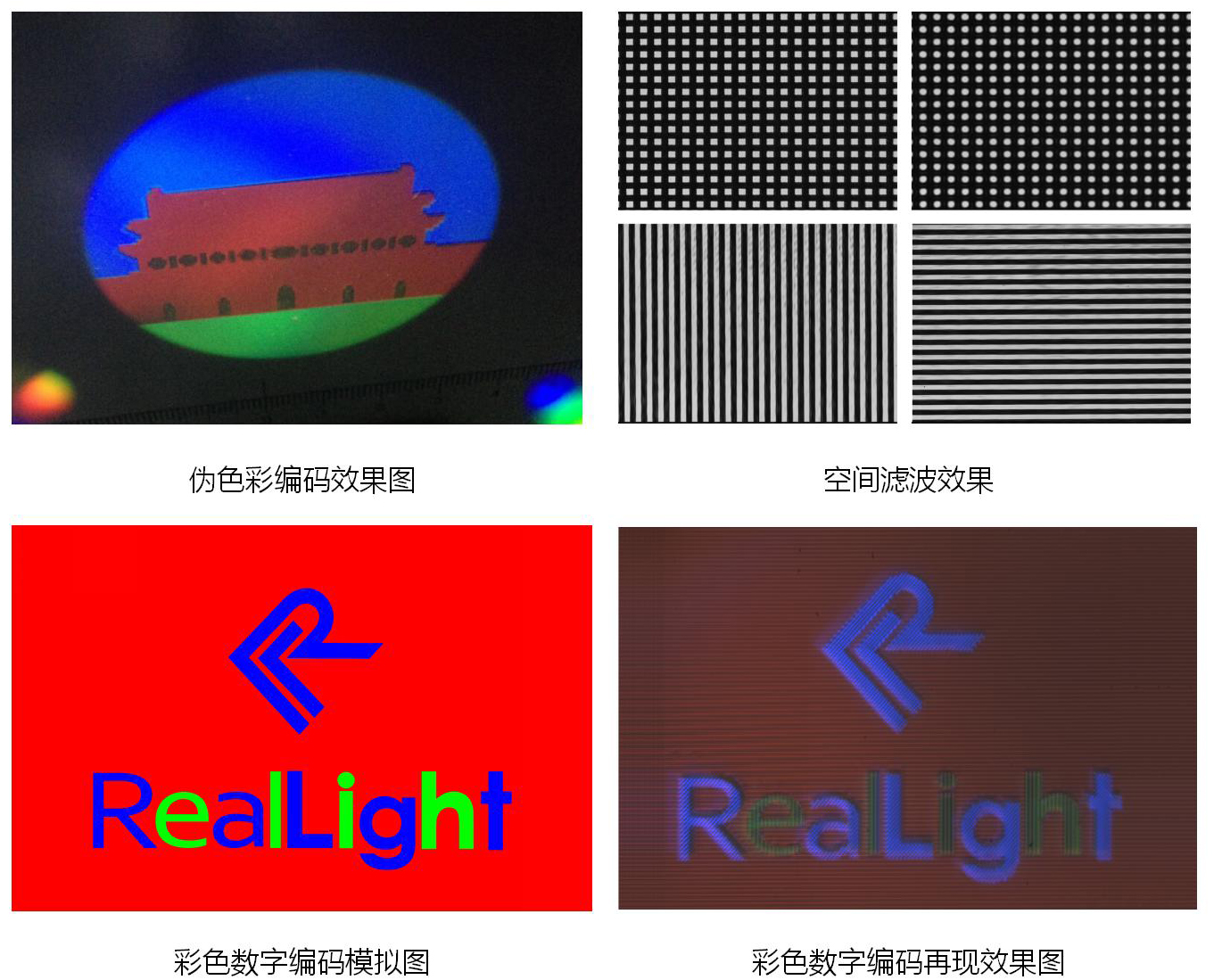

实验效果
实验知识点
傅里叶变换、空间滤波、光信息处理、阿贝成像、4F系统、频谱、彩色编码

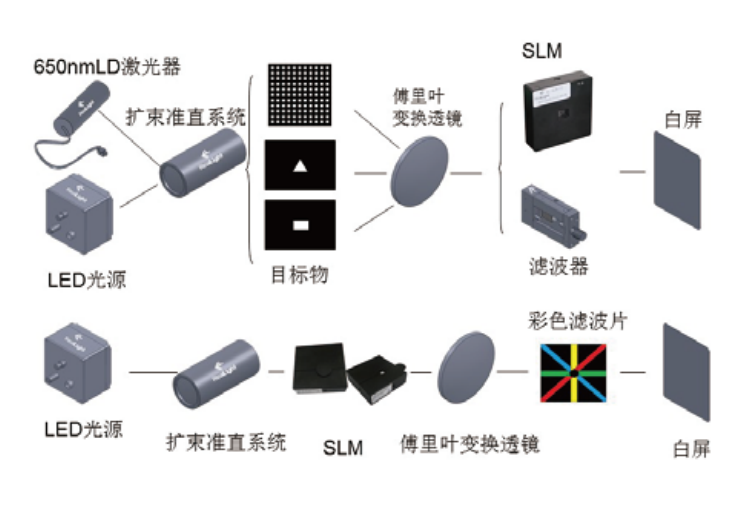

实验原理
设备参数
1.光源组件： 光源：白光LED，P>1W，亮度可精密连续调节；光纤耦合激光器：650nm，P>1.5mW，单模光纤，芯径4μm，TEM00，3mmPVC光纤保护套，
光纤接头FC/PC,光纤长度≥750cm。
2.空间光调制器组件：液晶类型LCD，相位调制能力﹥1.2Pi@633nm,靶面尺寸0.63inch，像素尺寸12.5μm，填充因子﹥ 77%，分辨率1024×768，
刷新频率60Hz/75Hz/85Hz，工作波段400～700nm，灰度阶数8位、256阶，外形尺寸：82×82×23.2mm，中心开口11.5x14.5mm，
集成一体化设计，便于光路搭建与调整，机械材料：LY12-CZ，表面处理为喷砂氧化黑。
3.相机采集组件： 彩色面阵CMOS图像传感器，分辨率：752×480，标准USB2.0接口，支持热插拔，支持32bit/64bitWindows/Linux系统。
4.机械组件：精密光学导轨L×W=1200mm×90mm，配套滑块、一维平移滑块、调节支座、支杆、高精度调节镜架。
5.光学组件：傅里叶透镜：Ф40mm，f=150mm；天安门光栅：100C/mm，三方向光栅；正交光栅：6C/mm；衍射图案板：多边形图案，精度±0.4μm。
6. 软件组件：夫琅禾费衍射模拟模块，图像伪彩色编码模块，图像采集模块、USB2.0软件锁。
7.实验手册及保修卡。
