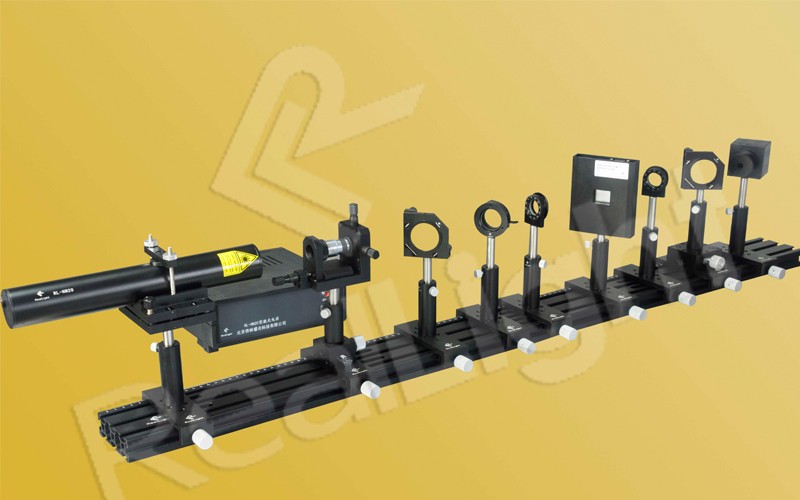

【杏林睿光】傅里叶变换相关图像识别实验
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
实验内容
1、二维线性系统傅里叶分析实验；
2、基于傅里叶变换的光学相关器实验；
3、傅里叶光学在光学图像加密的应用实验；
4、光学相关器信息提取实验。

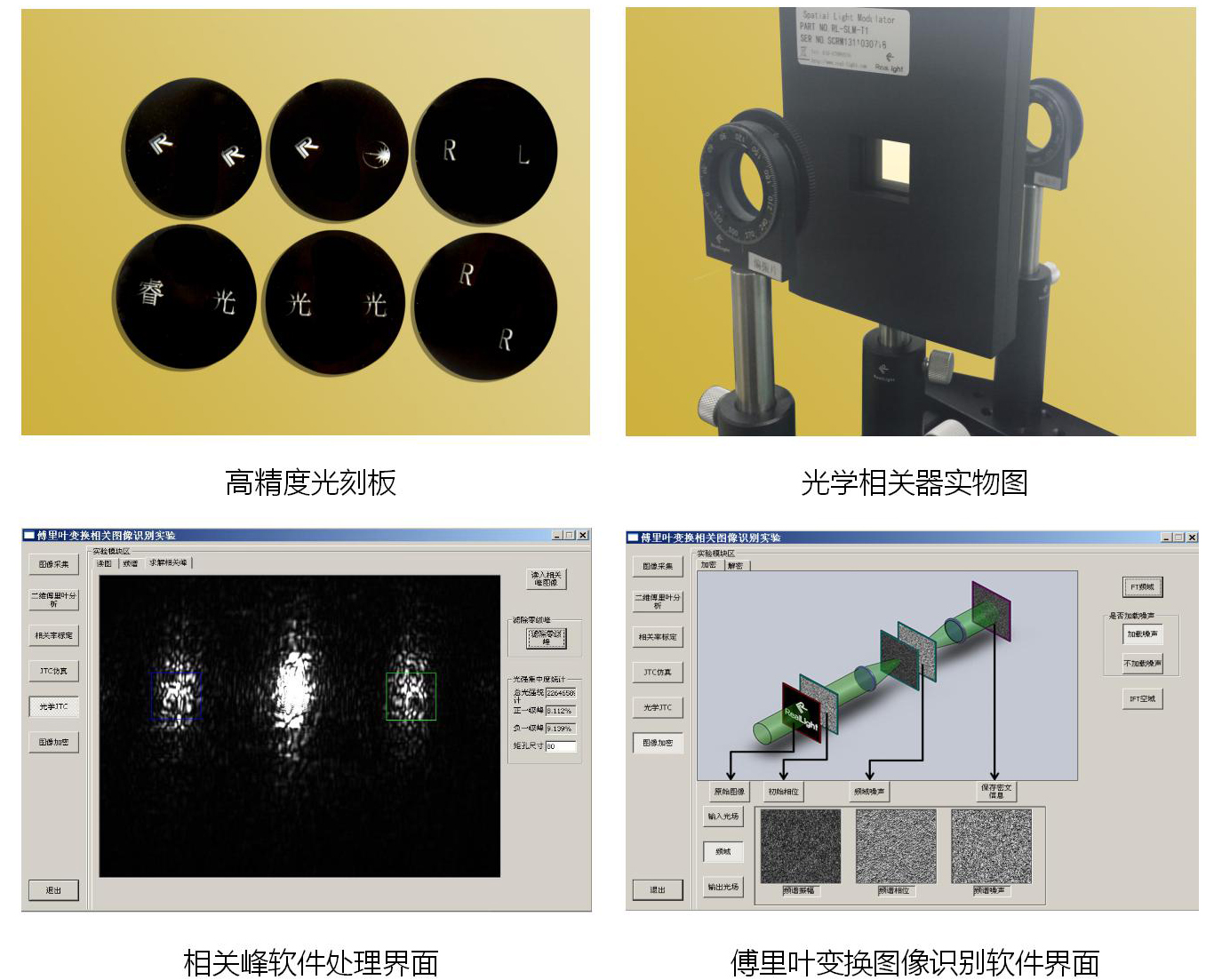

实验效果
实验知识点
傅里叶变换、4F系统、光学图像加密、联合相关器、自相关、互相关、特征识别、空间光调制器、功率谱。

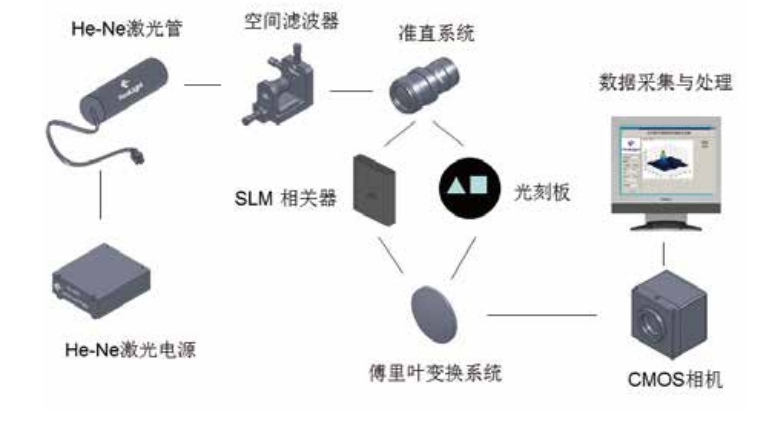

实验原理
设备参数
1.光源组件： 氦氖激光器：波长632.8nm，P>1.5mW，TEM00，全保护安全高压插头，双开关设计（安全钥匙、
按键）符合CE要求。
2.空间光调制器组件： 液晶类型LCD，相位调制能力>1.2Pi@633nm, 靶面尺寸0.63inch，像素尺寸 12.5μm，填充因子 >77%，
分辨率1024×768，刷新频率60Hz/75Hz/85Hz，工作波段400～700nm，灰度阶数8位、256 阶，外形尺寸：82×82×23.2mm，
中心开口 11.5x14.5mm，集成一体化设计，便于光路搭建与调整，机械材料：LY12-CZ，表面处理为喷砂氧化黑。
3.探测器组件： CMOS相机：130万像素，分辨率1280×1024，黑白，逐行扫描，1/1.8″，像素大小5.2μm×5.2μm。
4.光学组件： 双胶合透镜：Φ50.8mm，f=400mm； 准直镜：Φ40mm，AR@400nm～700nm； 偏振片：Φ25.4mm，K9玻璃窗口，
AR@400nm～700nm，消光比>400:1。
5.机械组件： 精密光学导轨L×W=1200mm×90mm，配套滑块、一维移动滑块、调节支座，支杆；高精度调节镜
架，稳定性<2′。
6.空间滤波器组件： 40×显微物镜，25μm针孔，精密三维调整机构，微调精度0.002mm。
7.测试组件： 目标物：玻璃镀铬，“RR”、“RL”、“睿光”、“光光”目标物，D20，字高2.7-3.5mm，字间距10mm，
负片，图案精度1μm。
8.软件组件： 图像信息采集模块，功率谱相关系数处理模块，图像信息加密模块，USB2.0软件锁。
9.实验手册及保修卡
