【杏林睿光】液晶空间光调制器及微光学研究实验
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
实验内容
1、液晶结构认知与像素尺寸测量；

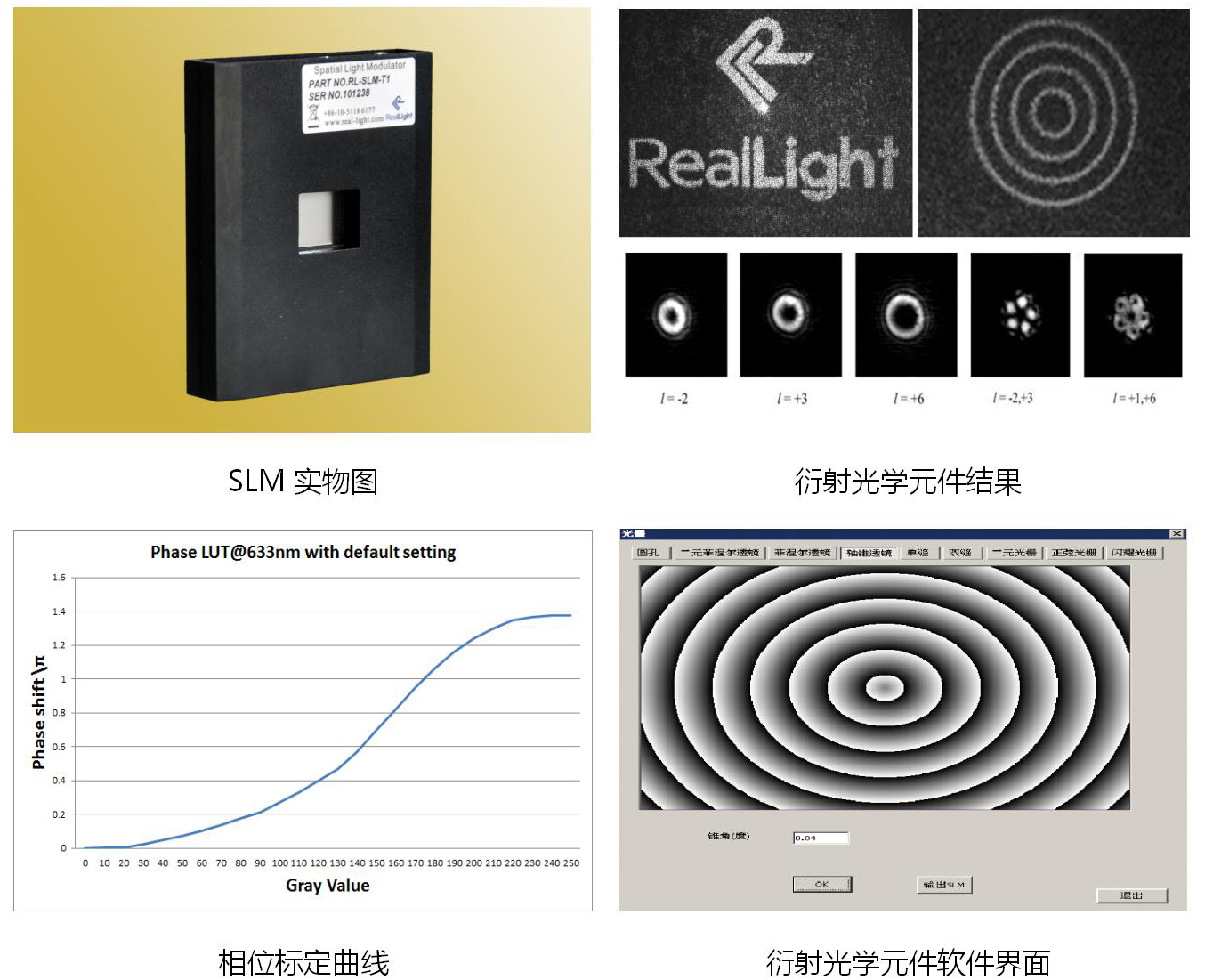

实验效果
实验知识点
电寻址液晶空间光调制器（SLM）、振幅调制、相位调制、光的衍射现象（夫琅禾费、菲涅尔）、常用光学元件库、黑栅效应、二元光学元件（DOE）、平顶光束、拉盖尔光束、涡轮透镜、衍射级效率。

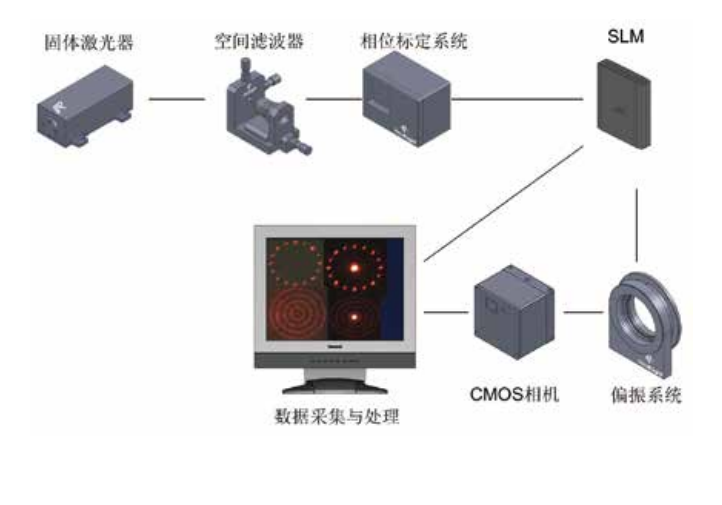

实验原理
设备参数
1.光源组件： 固体激光器：输出功率0~20mW，中心波长532±1nm，TEM00，M ≤1.2，光斑1mm，功率稳定性±1%，连续输出，带TEC制冷。
2.空间光调制器组件： 液晶类型LCD，相位调制能力﹥ 1.2Pi@532nm, 靶面尺寸0.63inch，像素尺寸 12.5μm，填充因子﹥77%，分辨率1024×768，
刷新频率60Hz/75Hz/85Hz，工作波段400～700nm，灰度阶数8位、256 阶，外形尺寸：82×82×23.2mm，中心开口 11.5x14.5mm，集成一体化设计，
便于光路搭建与调整，机械材料：LY12-CZ，表面处理为喷砂氧化黑。
3.探测器组件： 可编程功率计：显示屏显示内容为测量波长、自动/手动量程模式、衰减窗口状态、当前功率测量档位；测量精度0.1μW，分辨率0.1μW，
支持六挡量程；测量波长范围 380nm~1100nm，功率测量范围0~200mW；提供实时功率显示，长期功率检测，并显示测量时长、
测量时间内的功率变化曲线，提供最大值、最小值显示，可导出excel数据；USB2.0操作通讯接口。 CMOS相机：130万像素，分辨率1280×1024，黑白，
逐行扫描，1/1.8″，像素大小5.2μm×5.2μm。
4.光学组件： 偏振片：Φ25.4mm，K9玻璃窗口，AR@400nm～700nm，消光比>400:1；石英波片：Φ25.4mm，石英晶体，低多级设计，光洁度III级，平行度：<30"；
成像透镜：Φ40mm，f=150mm；分光棱镜：25.4mm×25.4mm×25.4mm，AR@400～700nm；加强铝反射镜：Φ40mm；可调衰减器：Φ50mm，光密度OD：0～3.0。
5.机械组件：精密光学导轨：L×W=1200mm×90mm，配套滑块、一维移动滑块，调节支座、支杆；高精度调节镜架，稳定性<2′。
6.空间滤波器组件：40×显微物镜，25μm针孔，精密三维调整机构，微调精度0.002mm。
7.软件组件：常用衍射光学元件库，微光学元件设计模块，黑栅效应抑制模块（线性补偿、数字菲涅耳补偿），USB2.0软件锁。
8.实验手册及保修卡
