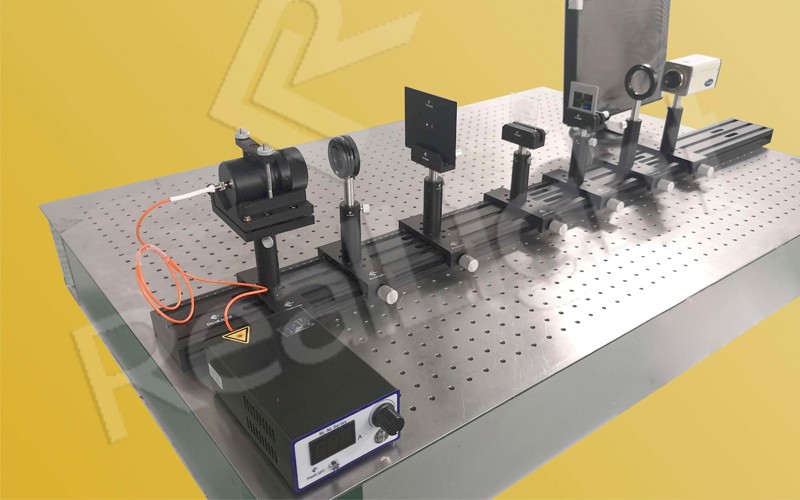

【杏林睿光】傅里叶基础与光学图像处理综合实验
点击索取报价，选择产品以及所需配件，发送索价申请后，将有专人与您联系
- 产品概述
- 配置选型
实验内容
1、典型图案的傅里叶变换实验；
2、阿贝成像与空间滤波实验；
3、θ 调制与伪彩色编码实验；
4、泰伯效应的应用实验；
5、光学图像相加减实验；
6、基于复合光栅的光学微分处理实验。

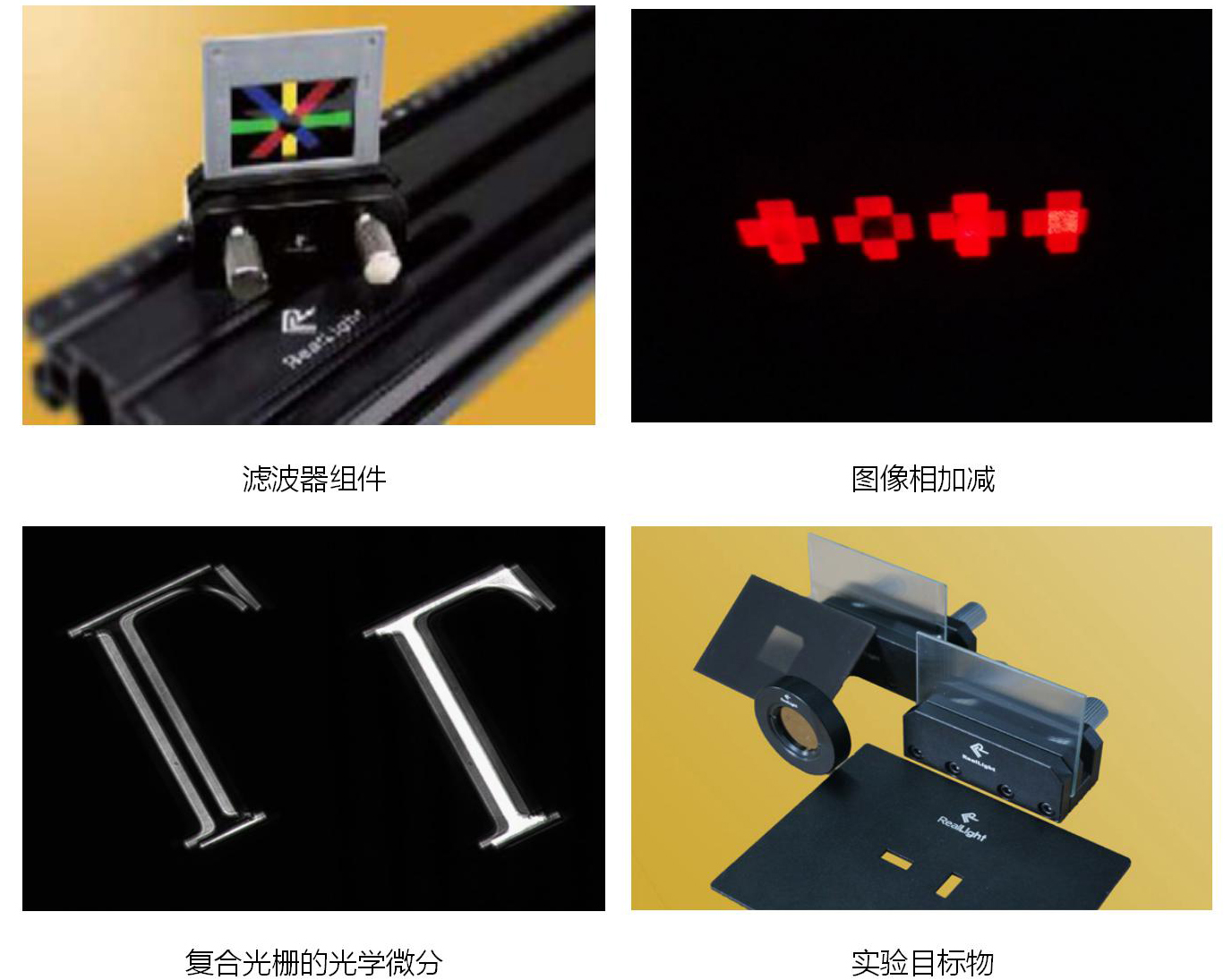

实验效果
实验知识点
傅里叶变换、夫琅禾费衍射、阿贝成像原理、伪彩色编码、泰伯距离、泰伯效应、 4F 系统、空间滤波、傅里叶变换、图像加减、图像微分

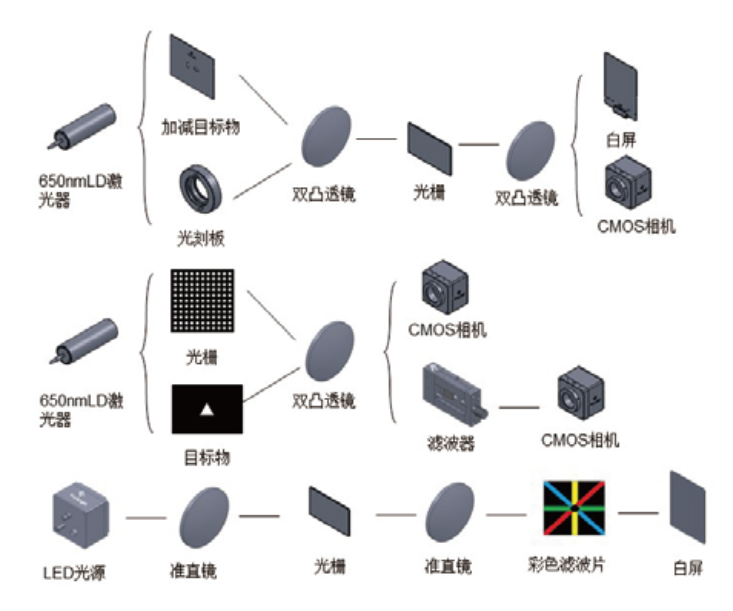

实验原理
设备参数
1.光源组件： 光纤耦合激光器：650nm，P>1.5mW，单模光纤，芯径 4μm，TEM00，3mmPVC 光纤保护套，光纤接头 FC/PC，光纤长度≥70cm；
光纤准直镜：通光口径 Φ20mm，接口 FC/PC，用于光纤耦合激光器的光束准直；白光 LED：P>1W，亮度连续可调。
2.光学器件： 一维光栅：6 线 /mm、50 线 /mm，45×60mm；复合光栅：100/102 线 /mm，Δv=2L/mm，45×60mm; 天安门光栅：100 线 /mm；
正交光栅：6 线 /mm；衍射图案版：多边形图案，精度 1μm； 双凸透镜：Φ40mm，f=150mm。
3.机械组件： 精密光学导轨：L×W=1200×90mm，配套滑块、一维移动滑块、调节支座、支杆； 精密侧推平移台：65×65mm 台面，二维侧推，
行程 ±12.5mm，读数精度 0.01mm。图像加减目标物：80×100mm。
4.探测器组件： 图像采集模块：CCD 相机，靶面尺寸：1/3 英寸，分辨率 537×597，工作温度：-20℃~+55℃， BNC 接口； 图像显示模块：
分辨率 800×600，供电 12V，3A，BNC 接口，屏幕比率 4:3，屏幕尺寸：12 寸。
5.傅里叶光学基础教学软件： 夫琅禾费衍射模拟模块、图像伪彩色编码模块、泰伯效应模拟模块、光学图像加减模拟模块、图像微分模拟模块等。
6.实验手册及保修卡
