几何光学综合实验
实验内容
1、薄透镜的成像规律实验；
2、自准直法测量薄透镜焦距实验；
3、二次成像法测量薄透镜焦距实验；
4、光学系统基点（焦点、主点、节点）测量实验；
5、平行光管使用及透镜焦距测量实验；
6、光学系统景深测量实验；
7、望远系统的搭建与孔径光阑和视场光阑测量实验；
8、显微系统的搭建与特性参数测量实验。
实验知识点
透镜成像、视场角倍率、垂轴放大倍率、焦距测量、自准直法、二次成像
法、焦点、主点、节点、珀罗板、光路计算与近轴光学系统、孔径光阑、
光学系统景深、显微镜系统、望远镜系统、光学系统分辨率测量。
设备参数
1.光源组件： 白光LED，P>1W，亮度连续可调；
白光面光源：发光面积100×100mm，输入电压12V，光强可调，大尺寸匀光照明，亮度可精密连续调控。

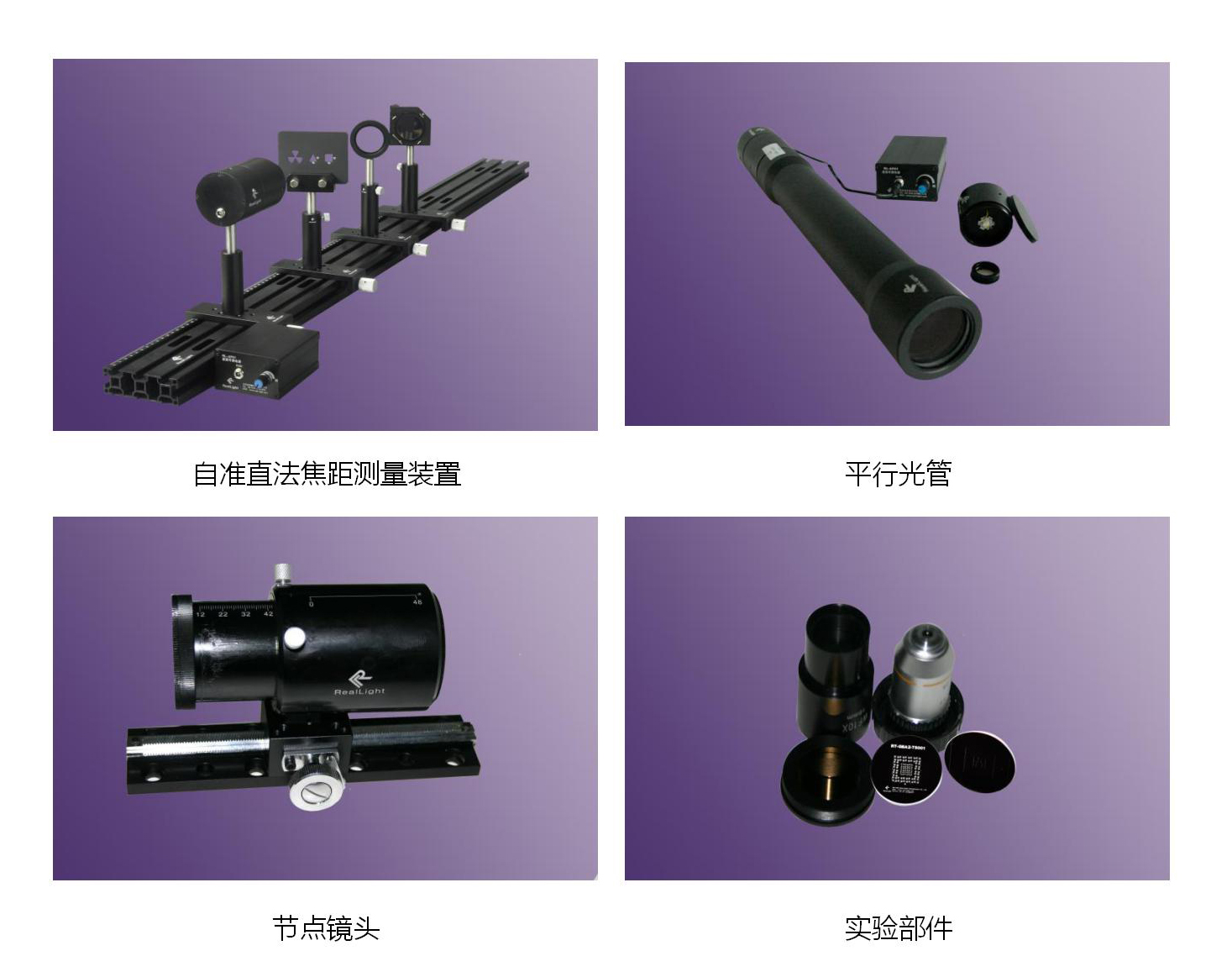

2.平行光管组件：
平行光管：外形尺寸D65X470mm，带端盖；内部采用毛玻璃匀光，装配双胶合透镜，f=400mm，通光口径Φ
50mm，光洁度IV级；分划板安装于Φ25mm光学元件专用镜座，可拆卸。
3.光学组件：
光学分划板：分辨率板，外形Φ25mm，25~100LP/mm，正片，符合JB/T9328-1999标准珀罗板，精度1μm；
成像透镜：Φ20～40mm，f=150mm；
显微目镜：10×，最小刻度0.1mm；
显微物镜：10×，L35mm；
加强铝反射镜：Φ40mm；
节点镜头：平凸透镜组，Φ40mm，f=200mm；Φ40mm，f=350mm，光洁度IV级、K9材料。两透镜可移动距离为
60～110mm，用于测量焦点、主点、节点实验。
4.机械组件： 精密光学导轨：L×W=1200×90mm，配套滑块、一维移动滑块、调节支座、支杆；
高精度调节镜架：稳定性<2′；可调光阑：Φ2～28mm； 物屏目标板：正方形、三角形三瓣梅图案；
白屏：外形210×150×2mm，单面一维刻度。
5.侧推平移台：
65×65mm台面，一维侧推，行程±12.5mm，读数精度0.01mm。
