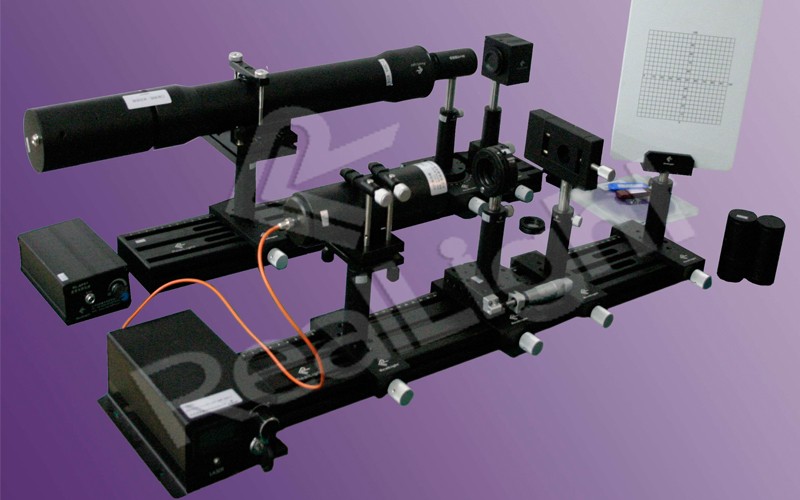

光学系统像差传函焦距测量综合实验
实验内容
1、光学系统像差的计算机模拟；
2、平行光管的调整及使用方法；
3、光学系统位置色差测量实验；
4、光学系统垂轴色差测量实验；
5、光学系统球差观测实验；
6、光学系统彗差观测实验；
7、光学系统像散观测实验；
8、光学系统场曲观测实验；
9、光学系统桶形及枕形畸变测量实验；
10、刀口仪阴影法原理及阴影法测量光学系统像差实验；
11、分辨力板直读法测量光学系统分辨率；
12、利用变频朗奇光栅测量光学系统MTF值实验；
13、基于线扩散函数测量光学系统MTF值实验；
14、正透镜焦距测量实验；
15、负透镜焦距测量实验。

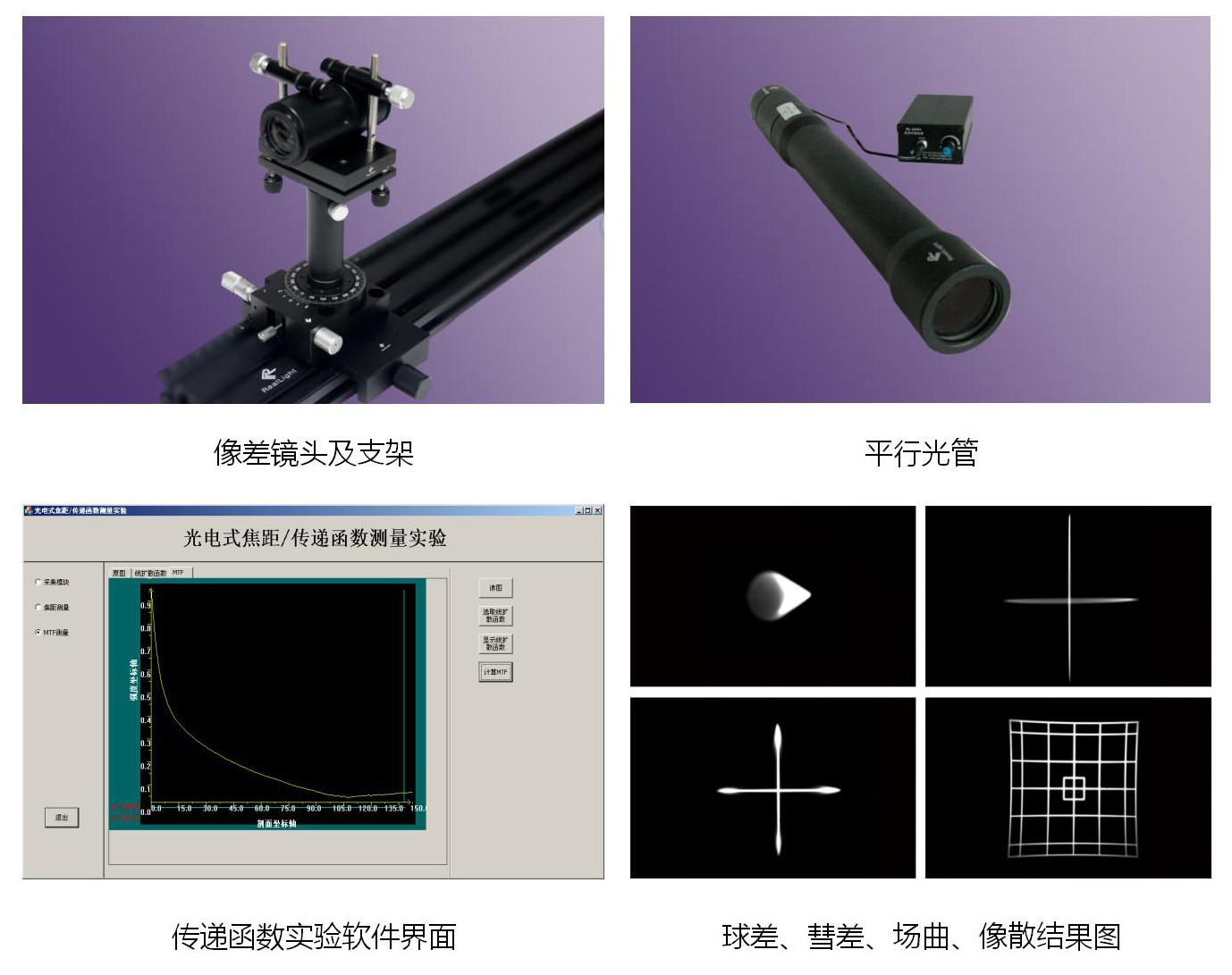

实验效果
实验知识点
光学系统的球差、彗差、场曲、像散、色差、分辨率、瑞利判据、调制传递函数 （MTF）、线扩散函数、国标分辨力板。

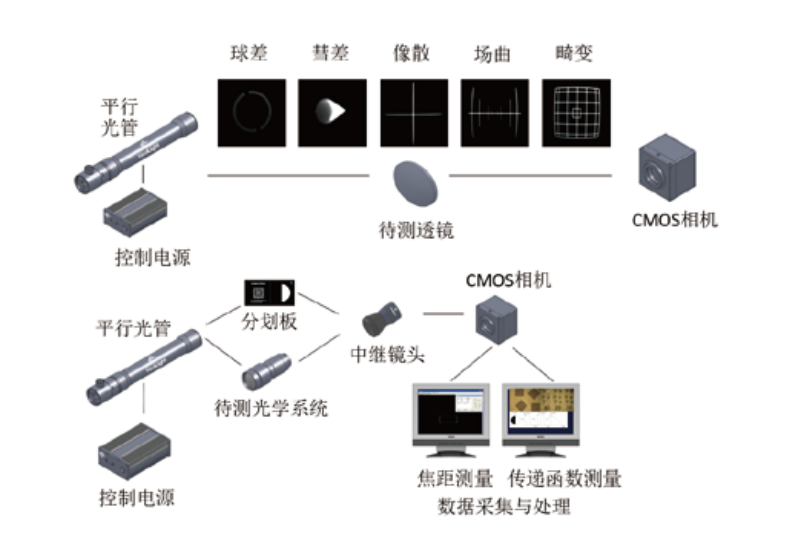

实验原理
1.光源组件： 光纤耦合激光器：650nm，P>1.5mW，单模光纤，芯径4μm，TEM00 ，3mmPVC光纤保护套，光纤接头 FC/PC，光纤长度≥70cm。
2.平行光管组件： 光源：白光/三色LED，P>1W，亮度连续可调； 平行光管：外形尺寸D65X470mm，带端盖；内部采用毛玻璃匀光，装配双胶合透镜，f=400mm，通光口径 Φ50mm，光洁度IV级；分划板安装于Φ25mm光学元件专用镜座，可拆卸； 星点孔：Φ200μm，精度±0.5μm； 朗奇光栅：外形63.5×31.8mm，5~80 LP/mm，负片； 狭缝：外形Ф25，20μm×20mm，负片； 十字缝：外形Φ25mm，缝宽200μm，缝长22，厚度：0.1；负片； 多缝板：外形Φ25mm，四种线对间距：2mm，4mm，10mm，15mm，符合JB/T 9328-1999标准玻罗板，负 片； 网格板 形Ф25，边长12×12mm，缝宽100μm，负片。
3.光学透镜、光阑及镜头组件： 待测镜片一批：Φ25mm～40mm（包含正透镜和负透镜）； 环带光阑一组：孔径10mm、20mm、30mm； 彗差镜头：通光口径为Φ23mm，外径Φ36mm，L=68mm，f=90mm，光洁度IV级，K9材料，镀宽带增透 400～700nm； 变焦成像镜头：f=4mm～10mm，F1.6；
4.探测器组件： CMOS相机：分辨率1280×1024，量化深度10bit，像素大小5.2μm×5.2μm，USB2.0接口。
5.刀口仪组件： 尺寸L×W=95mm×55mm，行程L=30mm，允许焦点大小<Φ12mm，微调分辨率0.01mm。
6.机械组件： 精密光学导轨：L×W=1200mm×90mm，配套滑块、一维移动滑块、调节支座、支杆；高精度调节镜架：稳 定性<2′；侧推平移台：65×65mm台面，一维侧推，行程±12.5mm，读数精度0.01mm。
7.光纤准直镜： 通光孔径Φ20mm，接口FC/PC，用于光纤耦合激光器的光束准直。 8.软件组件： 像差计算仿真软件，三维计算结果演示，传递函数测量模块，图像采集，USB2.0软件锁。 9.实验手册及保修卡。 设备参数 01 0
